Современное проектирование радиоэлектронных устройств требует комплексного подхода к механической фиксации печатных плат, так как от надежности крепления напрямую зависит виброустойчивость, теплоотвод и долговечность изделия. Выбор конкретного метода определяется габаритами устройства, условиями эксплуатации и требованиями к ремонтопригодности.
Наиболее распространенным способом фиксации плат внутри корпуса остается использование винтовых соединений через металлические или пластиковые стойки (ссылка на дополнительную информацию). Этот метод обеспечивает высокую жесткость конструкции и надежный электрический контакт между «земляным» полигоном платы и металлическим шасси устройства. Стойки могут иметь внутреннюю или внешнюю резьбу, а также самозащелкивающиеся механизмы для быстрой сборки. Применение винтов позволяет многократно демонтировать плату, что критически важно для устройств, требующих периодического обслуживания.
В компактных и портативных устройствах часто применяются направляющие пазы, отформованные непосредственно в пластиковом корпусе. Плата вставляется в эти пазы, что исключает необходимость использования дополнительного крепежа. Для предотвращения люфта и вибраций в таких конструкциях часто добавляют упругие элементы или фиксаторы-защелки, которые удерживают плату в заданном положении. Этот способ значительно ускоряет процесс сборки на конвейере, однако требует высокой точности литья корпуса.
Для обеспечения теплоотвода в мощных электронных узлах используются прижимные планки или теплопроводящие прокладки, которые одновременно выполняют функцию крепежа. Плата прижимается к массивному радиатору или металлическому основанию корпуса через слой эластичного термоинтерфейса. Такое решение не только фиксирует плату, но и эффективно отводит тепло от наиболее нагревающихся компонентов, распределяя его по всей площади корпуса.

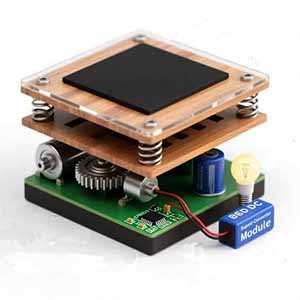

В случаях, когда требуется соединение нескольких печатных плат между собой, часто применяются межплатные разъемы типа «мезонин». Они позволяют располагать платы параллельно друг другу, обеспечивая передачу сигналов и питания без использования громоздких шлейфов. Для дополнительной механической прочности такие сборки дополняются угловыми кронштейнами или длинными резьбовыми шпильками, проходящими через обе платы, что создает жесткий «сэндвич», устойчивый к механическим нагрузкам.

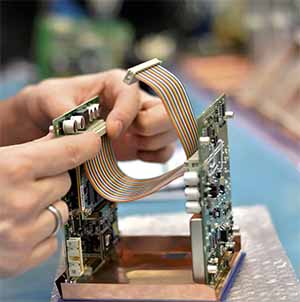

Альтернативным методом соединения плат является использование гибких шлейфов или гибко-жестких печатных плат. В таких конструкциях жесткие участки плат крепятся к корпусу стандартными способами, а гибкие переходы позволяют размещать платы под произвольными углами друг к другу. Это решение незаменимо в устройствах сложной геометрической формы, где невозможно разместить все компоненты на одной плоскости.
Для изделий, работающих в условиях экстремальных вибраций, применяются методы вклейки или заливки компаундом. Плата устанавливается в корпус, после чего места сопряжения или вся конструкция целиком фиксируются специальными адгезивами. Этот способ обеспечивает максимальную защиту от внешних воздействий, но делает устройство практически неремонтопригодным, поэтому он чаще всего встречается в герметичных модулях или одноразовой электронике.
Выбор конкретного способа крепления всегда является компромиссом между стоимостью сборки, необходимостью доступа к компонентам и требованиями к механической прочности. Современные тенденции направлены на минимизацию количества крепежных элементов и использование интегрированных в корпус конструктивных особенностей, что позволяет снизить вес и габариты конечного изделия.
