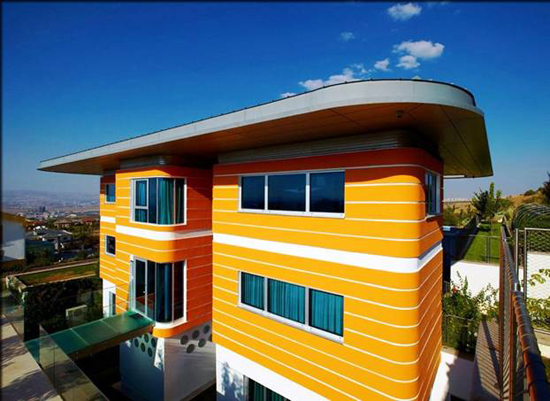

Для защиты фасадов зданий от агрессивного воздействия неблагоприятных погодных условий для многих типов зданий, как небольшой этажности, так и высотных, применяются различные защитные системы. Для защиты дома от огня применяются огнестойкие фасадные панели, выполненные из негорючих материалов.

Фасадные огнестойкие панели разрабатываются на основе фиброцементных плит, а также цементно-стружечных плит, покрываются акриловыми красками наружного применения, обладающими высокой износоустойчивостью. Такие панели применяют при облицовке офисных помещений, различных жилых построек, магазинов, зданий невысокой этажности. Негорючие фасадные системы могут состоять из панелей, имитирующих любое изображение: кирпич, камень, керамику и многое другое.

Фиброцементные плиты могут устанавливаться при строительстве и при реконструкции зданий, они крепятся с помощью системы кронштейнов заклёпочным методом. Фактура, цвет и размеры таких плит различны, можно выбрать подходящие по дизайну изделия.

Хорошими изоляционными свойствами обладают силикатно-кальциевые листы, не поддающиеся возгоранию. Такие панели наиболее экологичны, в их состав входят кремниевые элементы, известь и кварцевый песок.

Для обеспечения пожаробезопасности высотных домов применяют облицовочные огнестойкие панели неплавкие и не выделяющие токсических веществ при нагреве. Современные огнестойкие панели выглядят эстетично и обеспечивают хорошую вентиляцию навесных защитных фасадов высотных зданий, к которым, как и к общественным зданиям, предъявляются повышенные требования по обеспечению пожаробезопасности. Большим преимуществом огнестойких панелей для высотных зданий следует считать низкий вес получающегося покрытия, что позволяет снизить нагрузку на фундамент, на каркас здания.

К низкогорючим материалам также относятся керамогранитные панели, только их монтаж несколько сложнее. Негорючие стекломагниевые листы установить значительно проще, благодаря применению таких материалов можно значительно улучшить внешний вид здания и обеспечить пожаростойкость. Для оформления зданий с высокими требованиями безопасности применяются огнестойкие алюминиевые композитные панели с минеральным и антипиреновым наполнителем среднего слоя с низким коэффициентом горючести и воспламеняемости.
