От редакции сайта "Ее Величество Лампа": статья содержит популярное изложение теории
клиппинга и одновременно является примером необоснованной критики. Об уместности такого сочетания судить Вам.
|
|
Ограничение сигнала усилителем (клиппинг) – это такая ситуация, когда от усилителя пытаются получить напряжение на нагрузке больше, чем тот может обеспечить.
В нормальном рабочем диапазоне входных напряжений, зависимость выходного напряжения от входного практически линейная (на самом деле не совсем, и эта небольшая нелинейность порождает искажения, которые призван оценить коэффициент гармоник Кг, или THD, и это отклонение от прямой составляет 0,001...0,1%), и форма выходного сигнала совпадает с формой входного – усилитель сигнал просто усиливает не искажая, то есть работает правильно.
Если же входное напряжение все повышать и повышать, то выходное напряжение уже не будет по форме повторять входное: оно дойдет до какого-то предела, определяемого источником питания и схемотехникой усилителя, а потом перестанет изменяться. Форма сигнала при этом начинает отличаться от исходной, причем тем сильнее, чем сильнее клиппинг. В спектре сигнала появляется много таких составляющих, которых там сроду не было, причем спектр этих помех меняется динамически вместе с сигналом. Звук кардинально ухудшается. Нелинейность амплитудной характеристики при этом колоссальная и искажений соответственно намного больше.

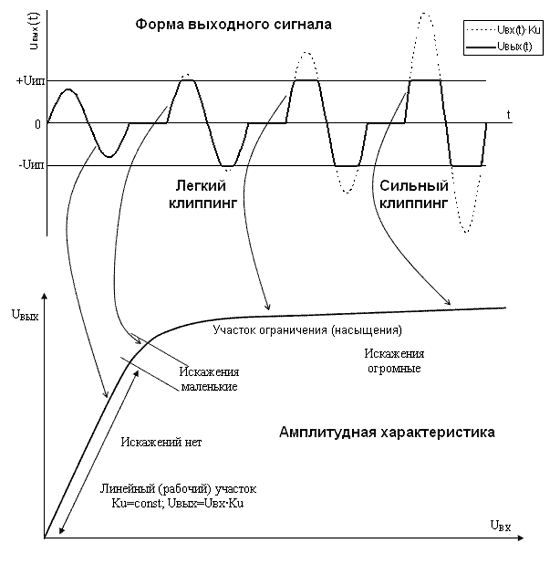

На рисунке вверху: пунктиром - то, что мы пытаемся получить, сплошной линией - то, что реально получаем.
Кроме того, в спектре сигнала появляется много высокочастотных составляющих, которые могут перегрузить ВЧ динамик колонки (ВЧ динамики на самом деле рассчитаны на гораздо меньшую мощность, нежели на них написано, см. например, программа для расчета соотношения мощностей динамиков и даже сжечь его!
Клиппинг (по-нашему он называется ограничением сигнала) - очень вредная для аналоговых усилителей вещь. В этой ситуации элементы усилителя не работают нормально. Их режимы могут быть неправильными (иногда транзистор просто неуправляем, и какое на нем будет напряжение/ток предсказать вообще невозможно). Обратная связь при этом тоже не работает, поэтому она не в состоянии скомпенсировать это безобразие.
Почему же бытует мнение (поддерживаемое аудиожурналами), что клиппинг – это совсем не страшно, даже совсем и не плохо, и в нем очень даже можно работать, особенно ламповой технике? Тут нужно окунуться в историю.
Лет 30-40 назад, когда почти вся техника была ламповой, выходная мощность аппаратуры была на уровне 0,5-1,5 Вт. 5 Вт – это было очень громко, а 20 Вт – уже для дискотеки.
Потом появились транзисторы, для которых не то, что 20, а 50-100 Вт не мощность, также как и широкий (20-20000) диапазон частот. Внимание конструкторов переключилось на динамики. Были созданы динамики с гораздо более гладкой АЧХ, большей линейностью, более широким частотным диапазоном. Но за все нужно платить – за лучшее качество расплатились КПД, который стал меньше в 10-20 раз. Сегодняшние динамики при подводимой громкости 10-20 Вт звучат также громко, как и старые при 1 ватте. Но большая мощность не проблема, не так ли?
А потом появились аудиофилы с их однотактными в классе А ламповыми усилителями. И опять в обиход вошли маленькие мощности: Hi - End усилитель фирмы ХХХ имеет выходную мощность 4,5 Вт при цене 50 000$; а фирмы ZZZ имеет 9 Вт при цене 120 000$. Если к такому усилителю подключить современные колонки, нужно будет хорошо прислушиваться, чтобы что-то услышать. А старых динамиков нет и выпускать их никто не собирается. Как быть?
Причем это еще не все. Ведь у музыки пик-фактор равен числу
«пи» (до недавнего времени считалось, что «пи»/2, и даже советские стандарты на
это ориентировались). Поэтому, чтобы пики сигнала оставались в линейной области
амплитудной характеристики, общий уровень напряжения приходится уменьшать в 3
раза, а значит выходную мощность почти в 10 раз! Что там осталось от громкости?
0,45…0,9 Вт?
При таких ценах и таких мощностях проблема привлечения клиентов стоит очень остро. Мощность увеличивать трудно технически, а применить другую схемотехнику нельзя – уже везде рекламой раструбили, что однотактник в классе А – это
усилитель, а все остальное – полный отстой. Отсюда и цены такие ломят. И тут кому-то пришла в голову светлая мысль: если увеличить громкость в 1,4 раза, то выходная мощность увеличится вдвое. Правда при этом кратковременные пики сигнала попадут в область насыщения, и их форма уже будет искажена.
А вот это оказалось и не так страшно – излом амплитудной характеристики лампового
усилителя гораздо более пологий, чем транзистора (особенно, если ламповый
усилитель или совсем без общей ООС, либо с очень слабой). И эти искажения не порождают такой жуткий спектр гармоник и комбинационных частот, как у транзисторных
усилителей. На самом деле, это уже халтура – искажения, хоть и сравнительно небольшие, уже появляются, напрочь убивая тем самым все преимущества сверхлинейного лампового усиления. Но фокус в том, что услышать это могут немногие люди. А подобные усилители покупают люди не столько с соответствующим слухом, сколько с соответствующим кошельком.
Поэтому идея оказалась очень кстати, только нужно было как-то ее легализовать. Ну и пошла гулять по «аудиомурзилкам» деза о том, что клиппинг – это и не страшно вовсе. Когда к этому попривыкли, пошли дальше – убедили население, что в клиппинге вообще можно работать. Общественное мнение сформировали, и после этого «подняли» уровень воспроизведения ламповых
усилителей до максимума. То, что в таком режиме он играет хуже, чем хороший транзисторный усилитель – про это все молчат (кто знает), а сравнить – ну кто же будет сравнивать суперэлитный ламповый
усилитель с каким-то «каменным»?!
Зато громкость сразу получилась намного выше, и теперь, обрабатывая клиента купить усилитель вдвое дороже его «Мерседеса», можно не бояться упрека в том, что он тихо играет. А что касается качества… А качество – его и по ценнику хорошо видно, а те, кто сомневается – жлобы из глубокой провинции, ничего в аудиофильстве не понимающие!
Вот наглядная демонстрация такого подхода при помощи инфографики. Сразу оговорюсь - это цифровые сигналы. В них происходит самый страшный на свете клиппинг. Потому что в них действует только математика - четкое сравнение амплитуд: если больше нормы, то сигнал режется. В транзисторных усилителях ограничение несколько более мягкое, а в ламповых еще мягче. Но не настолько, чтобы этот пример потерял актуальность, потому что принцип - он есть везде.

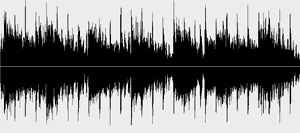

Итак, исходный сигнал. Амплитуда максимальна. Хорошо видны всплески амплитуды. Масштаб по оси времени: 1 деление = 1 секунда, поэтому видно, что всплески редкие.
Кстати, психоакустика учит нас, что если эти редкие всплески обрезать, то сознание этого не заметит, то есть мы не будем слышать явных искажений. Но с субьективной стороны при прослушивании мы будем ощущать, что "что-то не то" - отсутствует легкость, воздушность, естественность и прочие "эзотерические" явления. Именно для того, чтобы показать способность усилителя воспроизвести эти редкие короткие всплески, придумали мощность РМРО - кратковременную мгновенную, которая должна быть раз в 10 больше номинальной. И именно ее взяли за основу "китайской" мощности - уж очень цифры внушительные получаются!

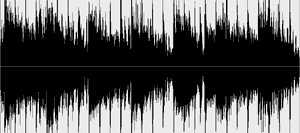

Далее, увеличиваем сигнал на 3 дБ (в 1,4142... раз). Хорошо видно, что весь сигнал стал "громче". Но
максимальная амплитуда не изменилась - ведь больше максимума не бывает! Поэтому относительная высота пиков уменьшилась.
А теперь внимание, правильный вопрос! Как можно говорить о нюансах правильности и
волшебной чистоты лампового звука при таких огромнейших, заметных даже на глаз искажениях? Вы этим словам верите? Я - нет.

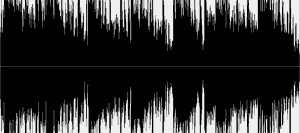

Если исходный сигнал увеличить в 2 раза, то мне не хватает печатных слов, чтобы прокомментировать результат. Поищите-ка здесь знакомые импульсы-пики! И нас пытаются убедить в том, что
такое можно слушать?! Можно. Только я лично вместо такого варианта
лучше выберу этот противный транзисторный усилитель, только чтобы в нем был
сигнал, как на первом рисунке.
PS . На самом деле это довольно сложная проблема – сделать соответствующие подходящие колонки с очень высокой отдачей, чтобы обеспечить громкое звучание без клиппинга
усилителя. Но на самом деле, в мире довольно мало людей, которые отличат звучание хорошего лампового усилителя от хорошего транзисторного (я имею в виду, что усилитель считается хорошим не потому, что так написано на его этикетке, или в модном журнале; я имею в виду по-настоящему хороший усилитель, без всяких подтасовок). Причем здесь важен весь комплект аппаратуры, носитель и сама запись, помещение для прослушивания, и даже психологическое состояние слушателя.
Поэтому, если у вас немного не хватает денег на покупку
лампового усилителя за 50 000$, то не расстраивайтесь – купите хороший
транзисторный и не пожалеете! Только берите его с нормальным запасом по
мощности, чтобы никакого клиппинга и близко не было, и да пребудет с вами сила!
Опубликовано по материалам
http://www.electroclub.info/article/clipping.htm
|
