Описание лампового фонокорректора Т24

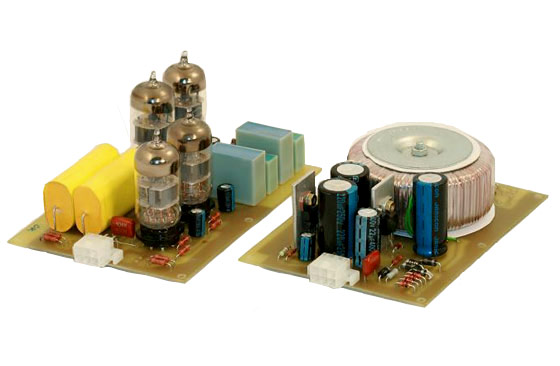

Версия КIT - предназначена для самостоятельного изготовления из деталей, укомплектованных в состав конструктора (T24-KIT).
Комплектация конструктора состоит из всех радиоэлементов, фурнитуры и корпуса, после сборки Вы получаете законченное изделие.

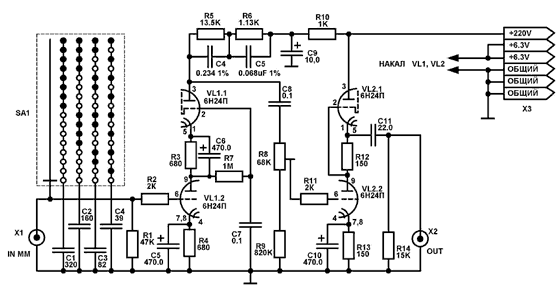

Принципиальная схема усилителя:
Фонокорректор построен на одинаковых радиолампах 6Н24П. Выбор этого типа радиолампы обусловлен
тем, что эта лампа является каскодной версией хорошо зарекомендовавшей себя радиолампы 6Н23П. Еще одним преимуществом этого типа радиолампы является
то, что микрофонный эффект у нее слабовыражен.
Фонокорректор является двухкаскадным усилителем без межкаскадных обратных связей.
Первый каскад фонокорректора обеспечивает основное усиление и построен по каскодной схеме, второй каскад
по схеме каскодной схеме с динамической нагрузкой.
Каскодная схема первого каскада имеет высокое внутреннее сопротивление (в нашем случае прим.

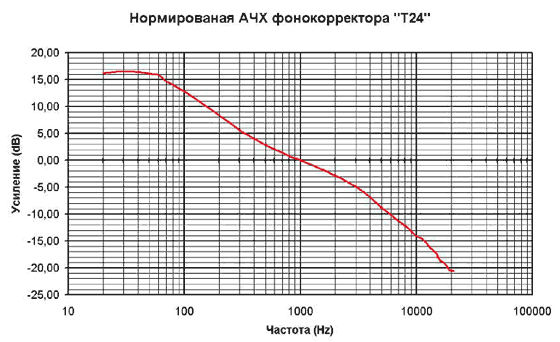

100 кОм), что позволило формировать АЧХ по стандарту RIAA-78 в анодной цепи первой лампы. Формирование АЧХ в первом каскаде
позволяет значительно увеличить перегрузочную способность усилителя.
Постоянная времени 75 µS формируется узлом R6IIC5, а постоянная времени 3180 µS -узлом R5IIC4
Усиление первого каскада на нулевой частоте (по постоянному напряжению) составляет примерно 1000
Для предотвращения появления сеточных токов смещение на верхний триод подается не с фиксированного
делителя напряжения, как у обычного каскодного усилителя, а используется схема автоматического смещения, по переменному току сетка триода имеет
нулевой потенциал. Такая схема позволяет заменять радиолампы без риска серьезных изменений режимов.
Параллельно входной цепи первого каскада при помощи двоично-шестнадцатеричного переключателя могут
быть подключены конденсаторы. Диапазон изменения емкости составляет от 0 до 601 pF с шагом в 39 pF (без учета емкости
монтажа и емкости соединительного кабеля).
Усиленный первым каскадом сигнал подается на вход второго каскада через регулировочный резистор R8,
которым можно подстроить и выровнять усиление правого и левого каналов.
Второй каскад выполнен по типовой схеме усилителя с динамической нагрузкой и имеет высокую линейность, высокую перегрузочную
способность, а также низкое выходное сопротивление, что позволяет сопрягать фонокорректор практически с любой стандартной нагрузкой
и соединять практически любыми соединительным кабелем.
Усиление второго каскада в рабочем диапазоне частот составляет 16-18.
|
