Прибор для измерения напряжения накала высоковольтных кенотронов

Одной из основных причин выхода из строя кенотронов 1Ц1С и 1Ц11П является значительное (30% и более) превышение напряжения накала в процессе настройки и эксплуатации оборудования.

Контроль напряжения накала кенотронов затрудняется тем, что это напряжение получается от трансформатора и имеет форму, резко отличную от синусоидальной, что исключает применение измерительных приборов, градуированных в эффективных значениях синусоидального напряжения.

Описываемый прибор служит для измерения действующего значения напряжения накала кенотронов 1Ц1С, 1Ц1П в аппаратуре, в которой накал этих кенотронов питается напряжением произвольной формы.

Принцип действия. В приборе используется свойство термисторов преобразовывать переменное напряжение произвольной формы в постоянное напряжение, пропорциональное действующему значению переменного. Схема прибора (рис. 1) — мостовая. В его двух плечах включены активные сопротивления R₃ и R₄ (рис. 1), а в других — термисторы косвенного подогрева типа ТКП-300. Один из термисторов служит переменным сопротивлением, величина которого изменяется пропорционально напряжению на подогревателе термистора. Показание прибора П пропорционально этому изменению сопротивления рабочего тела термистора, т. е. напряжению на подогревателе, поэтому шкалу прибора П можно отградуировать в действующих значениях переменного напряжения, поданного на подогреватель термистора. Второй термистор служит для устранения температурных влияний на баланс моста и при изготовлении дешевого прибора может быть заменен активным сопротивлением. При этом в процессе измерений необходимо чаще проверять нуль прибора.

Рис. 1. Схема прибора

Конструктивное оформление. Прибор имеет малые габариты, прост и удобен в обращении и может быть легко изготовлен в условиях лаборатории или мастерской. При подключении прибора к накалу высоковольтного кенотрона все элементы прибора оказываются под высоким напряжением (8—14 кВ), поэтому все детали его необходимо монтировать на изолирующем материале, ручки всех потенциометров и переключателей удлинить изолирующими надставками, а корпус прибора выполнить из гетинакса или органического стекла.

Внешнее оформление прибора может быть самым разнообразным. Действующая модель его была оформлена в корпусе от прибора ТТ-2.

Практическая схема действующего прибора для измерения напряжения накала кенотронов 1Ц1С, 1Ц11П и 1Ц7С показана на рис. 2. Т₁ и Т₂—термисторы косвенного подогрева типа ТКП-300, R₄ — потенциометр для установки нуля, R₆ — переменное сопротивление для установки необходимого напряжения питания, Вк₁ — выключатель напряжения, Вк₂ —переключатель шкал прибора (1,2 и 1,8 В), Вк₃ — переключатель прибора для контроля напряжения на мосту (положение 1) и включение прибора на измерение (положение 2), Е — батарея от карманного фонаря на 4— 4,5 е, П — прибор типа М-24 на 100 мкА.

Градуировка прибора осуществляется синусоидальным напряжением при помощи лампового вольтметра переменного напряжения и звукового генератора. Можно использовать также напряжение сети, но от звукового генератора легче получить необходимое малое напряжение. Градуировка прибора сохраняется в широком диапазоне частот (50—25 000 Гц).

Порядок измерения с помощью этого прибора следующий. Выключателем Вк₁, включают питание, устанавливают Вк₂ на соответствующую шкалу, включают Вк₃ в положение «Контроль» и ручкой R₆ устанавливают по прибору необходимое напряжение, при котором производилась градуировка прибора. Затем переключают Вк₃ в положение «Измерение» и устанавливают ручкой R₄ нулевое показание прибора. При выключенном приборе подсоединяют входные зажимы прибора к накальным выводам кенотрона, и по показанию прибора и градуировочному графику отсчитывают значение действующего напряжения накала кенотрона. Следует отметить, что прибор из-за наличия термисторов имеет заметную инерционность, поэтому правильное показание прибора устанавливается через 20—30 секунд после начала отклонения стрелки прибора П.

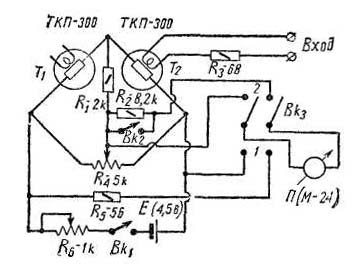

Рис. 2. Практическая схема действующего прибора для измерения напряжения накала кенотронов

Точность измерений. Так как входное сопротивление прибора имеет величину 60—100 Ом, подключение его к цени накала кенотрона будет вносить определенную ошибку в измерение напряжения. Эта ошибка не превосходит 1%, если в цепи накала кенотронов нет гасящих сопротивлений. Если же эти сопротивления включены, то при подключении прибора непосредственно к лепесткам накала на панельке кенотрона ошибка в измерении может достигать 2—3%. Учитывая еще погрешности градуировки, нелинейность шкалы прибора и другие суммарные погрешности, точность измерения будет не хуже 5%, если применить прибор типа М-24 на 100 мкА, во входную цепь прибора включить сопротивление порядка 100 Ом, а градуировку производить с помощью лампового вольтметра класса 1,5.

Испытания прибора показали, что прибор вполне пригоден для эксплуатации.

Прибор можно рекомендовать для разработчиков аппаратуры, радиолюбителей и другим лицам, имеющим дело с кенотронами 1Ц1С, 1ЦПП и 1Ц7С.

Если работа с большим объемом технической документации оказалась утомительной, Вы можете посмотреть лучшие мультфильмы онлайн, также на сайте есть музыка, сериалы и телевизионные программы.

Е. Сорвин В. Раченко
