Усилитель НЧ с клавишным переключателем



Современные радиовещательные приемники имеют раздельную и плавную регулировку тембра высших и низших звуковых частот, обеспечивающую достаточно глубокое изменение частотной характеристики на краях воспроизводимого усилителем диапазона.

Однако подбирать наилучшее звучание каждой отдельной радиопередачи или грамзаписи с помощью регуляторов тембра радиослушателю зачастую бывает трудно и поэтому в схему усилителя вводят тон-регистры — переключатели тембра, позволяющие простым нажатием кнопки или клавиши устанавливать такую частотную характеристику НЧ тракта, при которой обеспечивается наиболее естественное звучание. Плавные регуляторы тембра в этом случае лишь дополняют тон-регистр, позволяя подбирать тембр звучания приемника уже в более узких пределах.

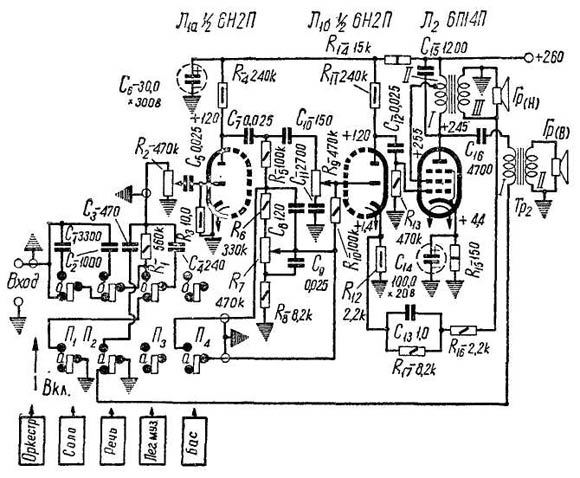

На рис. 1 приведена схема усилителя НЧ с тон-регистром на пять положений: «Оркестр», «Соло», «Речь», «Легкая музыка» и «Бас». Тон-регистр помещен на входе усилителя до регулятора громкости R2.



Схема усилителя НЧ с тон-регистром

Рис. 1 Схема усилителя НЧ с тон-регистром

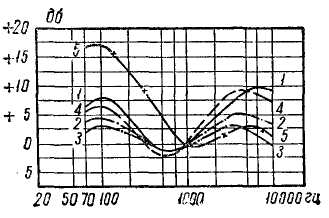

В положении «Оркестр» тон-регистр выключен, усилитель имеет свою обычную характеристику (кривая 1 на рис.2). Клавиша «Оркестр» не имеет контактов, она служит лишь для возврата других клавиш в исходное положение.



Рис. 2 Характеристики усилителя НЧ с тон-регистром



При нажатии клавиши «Соло» во входную цепь усилителя контактами 6 включается конденсатор С1, ослабляющий усиление на низших звуковых частотах. Контакты а включают параллельно сопротивлению R2 конденсатор С4, что приводит к уменьшению усиления на высших частотах. Элементы R1, R2, С1, С4 образуют фильтр, создающий подъем частотной характеристики на частоте 4000 Гц (кривая 2).

В положении «Речь» включаются конденсаторы С2 и С3 что еще более сужает полосу частот усилителя НЧ (кривая 3). Поскольку голос в естественных условиях имеет четко выраженное направление, то при речевых передачах в акустической системе с широкой диаграммой направленности необходимо выключать боковые громкоговорители, что осуществляется контактами а.

При нажатии клавиши «Легкая музыка» во входную цепь включается последовательный фильтр R1С1, что несколько снижает усиление на низших и повышает усиление на высших частотах (кривая 4).

Клавиша «Бас» предназначена для резкого подъема частотной характеристики в области низших звуковых частот (кривая 5), что достигается замыканием конденсатора С8 контактами а. При этом цепь регулировки тембра низших частот превращается в фильтр нижних частот, а регулятор R7, позволяет лишь уменьшать усиление на этих частотах.

Клавиша «Бас» применяется только в сочетании с другим каким-нибудь положением с целью выделить басовый аккомпанемент, поэтому она имеет самостоятельное включение и выключение, не зависящее от положения других клавиш.

Чувствительность со входа 100 мВ. Номинальная выходная мощность 2 ВА при коэффициенте нелинейных искажений не более 2,3%, а максимальная достигает 5,5 ВА.

Усилитель имеет три каскада. Первые два выполняют функции предварительного усиления и работают на лампе Л1 (6Н2П). Между ними помещены плавные регуляторы тембра низших (R7) и высших (R9) частот. Оконечный каскад, выполненный по ультралинейной схеме, работает на пентоде 6П14П (Л3). В его анодную цепь включены трансформатор Тр1 для громкоговорителей низших частот и трансформатор Тр2 для громкоговорителей высших частот, подключенный через разделительный конденсатор С16.

Последние два каскада усилителя НЧ охвачены частотно-зависимой отрицательной обратной связью по напряжению, создающей подъем частотной характеристики в области низших звуковых частот. Напряжение отрицательной обратной связи снимается с обмотки III выходного трансформатора Тр1 и через сопротивления R16, R17 и конденсатор С13 подается на катод лампы Л.

Тон-регистр может быть смонтирован как отдельно, так и на общем шасси приемника или усилителя. Соединительные провода между ним и усилителем должны быть как можно короче. Сопротивление R7 и конденсаторы С1С4 закрепляются на переключателе тон-регистра.

Выходной трансформатор Тр1 выполнен на сердечнике из пластин типа УШ-19. Толщина набора 28 мм. Обмотка I имеет 2000 витков провода ПЭЛ 0,12; обмотка II—600 витков того же провода, а обмотка III—94 витка провода ПЭЛ 0,64. Пластины трансформатора собраны встык с зазором 0,12 мм. Трансформатор Тр2 намотан на сердечнике из пластин типа УШ-12 при толщине набора 12 мм. Обмотка I имеет 2000 витков провода ПЭЛ 0,12, обмотка II —32 витка провода ПЭЛ 0,51. Пластины трансформатора собираются вперекрышку.

В качестве громкоговорителей нижних частот Грн использованы два громкоговорителя типа 2ГД-3, соединенных последовательно. В качестве громкоговорителей верхних частот Грв применены два параллельно включенных громкоговорителя типа 1ГД-9.

Налаживание правильно смонтированного усилителя сводится в основном к подбору величин деталей, определяющих его частотные характеристики, которые должны примерно соответствовать характеристикам, приведенным на рис. 2. Сначала подбирают частотную характеристику усилителя при выключенном тон-регистре (рис. 2, кривая 1). Подбор частотной характеристики тон-регистра в положении «Соло» производится изменением емкостей конденсаторов C1 и С2. В положении тон-регистра «Речь» следует изменять емкости конденсаторов С2 и С3. В положении тон-регистра «Легкая музыка» и «Бас» частотные характеристики должны получаться автоматически.
