Приобретя определенный опыт при повторении рассмотренных ранее простых конструкций одно-, двух- и многоламповых усилителей низкой частоты с использованием отечественных радиоламп, начинающие радиолюбители могут попробовать свои силы в создании более сложной аппаратуры на импортных лампах. Для того чтобы процесс создания многокаскадного и многолампового усилителя НЧ не оказался слишком сложным, как и в случае с УНЧ на отечественных лампах, для начала предлагается собрать простую конструкцию на двух лампах. Принципиальная схема однотактного усилителя, выполненного на импортных лампах типа ЕСС83 и EL34, приведена на рис. 4.21. В зависимости от величины напряжения питания цепей анода данный усилитель может развивать мощность до 20 Вт, в тоже время его номинальная мощность составляет 5 Вт.
    Входной сигнал с разъема Х1 поступает на потенциометр R7, который является регулятором громкости и имеет логарифмическую характеристику (тип В). В верхнем по схеме положении движка переменного резистора R7 на вход первого усилительного каскада проходит максимальный сигнал. Через разделительный конденсатор С1, который позволяет исключить влияние регулятора громкости по постоянному току на входную цепь триодной части лампы VL1, переменное входное напряжение подается на управляющую сетку триода VL1.1, на котором выполнен каскад предварительного усиления. Этот каскад собран на одном из триодов комбинированной лампы типа ЕСС83, являющейся двойным триодом.
    На управляющую сетку триода VL1.1 также поступает постоянное напряжение смещения, которое формируется на резисторе R2. Анодный ток триода VL1.1, протекая через резистор R2, обеспечивает формирование на нем падения напряжения. При этом положительный потенциал оказывается приложенным к катоду, а отрицательный – к шине корпуса. Через резистор утечки R1 отрицательный потенциал приложен и к управляющей сетке триода VL1.1. В качестве нагрузки триода VL1.1 используется резистор R3, который включен в анодную цепь. При поступлении сигнала звуковой частоты на управляющую сетку триода VL1.1 изменяется его анодный ток и, как следствие, на резисторе R3 формируется переменное напряжение, которое через разделительный конденсатор С3 подается на оконечный усилительный каскад.
    Внимательный читатель, без сомнения, заметит, что в рассматриваемой схеме не соблюдается последовательность нумерации некоторых элементов. Однако этому не следует придавать особого значения. Такой подход вызван стремлением избежать путаницы при рассмотрении усовершенствований, о которых будет рассказано далее.
    Через разделительный конденсатор С3, не пропускающий постоянное напряжение с анода триода VL1.1, переменное входное напряжение подается на управляющую сетку пентода VL2, на котором выполнен оконечный усилительный каскад или каскад усиления мощности.
    Экранирующая сетка пентода VL2 в рассматриваемой конструкции подключена к выводу 2 выходного трансформатора Т1. При этом число витков между выводами 2 и 3 составляет примерно 43% от общего числа витков первичной обмотки. К выводам вторичной обмотки трансформатора Т1 через разъем Х2 подключается нагрузка. Особенностью конструкции трансформатора Т1 является то, что величина сопротивления первичной обмотки должна быть равна номинальному сопротивлению нагрузки используемой лампы, точное значение которого можно найти в справочной литературе. Так, например, для лампы типа EL34 величина этого сопротивления составляет примерно 3 кОм.
    Далее...

Акустика отделочных материалов

Акустические свойства помещения – одно из важнейших условий правильного звучания музыки. Даже самая качественная студийная запись, воспроизведенная на прекрасной аппаратуре, теряет большую часть частот в помещении с плохой акустикой.

Отделочные материалы и архитектурные элементы разных типов отвечают акустическим требованиям в большей или меньшей степени. Акустическая эффективность материалов выражается коэффициентом звукопоглощения а, который может изменяться в  интервале от 0 до 1, если коэффициент звукопоглощения а равен 0, то это значит, что поверхность полностью отражает звук, если коэффициент звукопоглощения а равен 1, то это означает, что весь звук попавший на данную поверхность полностью поглощается.  Соответственно, те или иные материалы подходят или не подходят для отделки и оснащения помещения для прослушивания музыки.

Распределение звуковой волны в помещении подчиняется физическим законам. Поэтому акустика комнаты зависит как от ее пропорций и размеров, так и от типов отделочных материалов и конструктивных элементов.

Стены

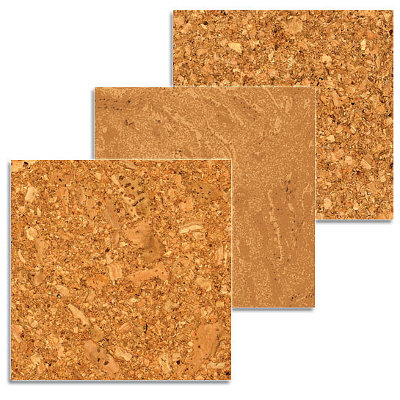

Наилучший материал для отделки стен в плане акустики – пробка. Пробковые панели идеально поглощают звуковую волну, и не только. Пробка имеет удивительное свойство поглощать и ту часть звуковых волн, которая прошла сквозь неё и отражается от стены обратно в помещение. При толщине пробкового покрытия 0,5 мм, достигнутый коэффициент звукопоглощения, определённый стандартом NP670/1974, а=0,1 (измеренный при частоте 1000 Гц), он означает значительное снижение распространения шума, полное исчезновение ревербации (ревербация это время звучание отраженного сигнала, человеческим языком — эхо).

Конечно же, пробка, как любой другой натуральный материал, достаточно дорога. Поэтому существуют альтернативы: некоторые вспененные композитные материалы обладают схожими характеристиками и более лояльной стоимостью. Покрытые звукопоглощающим материалом стены – это хорошо и здорово, но как же быть с окнами и дверьми, потолком, полом?

Окна и двери

Во-первых, установить пластиковые окна. И лучше – с двухкамерными стеклопакетами.  Стеклопакеты в окнах тоже играют немаловажную роль в стандартной комплектации используется двухкамерный стеклопакет шириной 32 мм, с тремя стёклами толщиной 4 мм и расстоянием между стёклами по 10 мм, такой стеклопакет обладает минимально возможными характеристиками по шумоизоляции, т.е. снижает уровень шума на 31-32 дБ. Для максимальной шумоизоляции, рекомендовано использовать двухкамерный стеклопакет 32 или 40 мм, с разной толщиной стёкол и межстекольным расстоянием, наиболее оптимальная формула двухкамерного стеклопакета 32 мм: стекло 6 мм — межстекольное расстояние 8 мм и далее два стекла по 4 мм с 10 мм расстоянием между  ними. Для двухкамерного стеклопакета 40 мм: первое стекло 6 или 8 мм, далее камера 12 или 10 мм и также два стекла по 4 мм и расстоянием между ними по 10 мм. Стеклопакеты с первым стеклом 6 или 8 мм, относятся к классу шумоизоляционных и позволяют снизить уровень шума на 32-36 дБ.

Дистанционная рамка (она устанавливается между стёклами в стеклопакете) — спейсер, также играет немаловажную роль, стандартный вариант спейсера — это алюминиевая дистанционная рамка, она долговечна, не подвержена коррозии, но в нашем случае не применима из-за того, что при прохождении и преломлении звуковой волны через первое стекло в стеклопакете, в 99% случае, создаёт эффект резонанса и при прослушивании музыки   мы получим посторонний металлический звон от стёкол и спейсера. Для установки в таких помещениях идеально использовать, так называемый тёплый спейсер из полиамида и других составляющих, опустим теплотехнические характеристики такого стеклопакета, для нас они имеют второстепенное значение,  основное его преимущество в том, что практически отсутствует антирезонансный эффект, так как не используется алюминиевая дистанционная рамка. Более толстое стекло, в нашем случае, ставится внутрь помещения. Поскольку гладкая поверхность лучше отражает звуковую волну, стоит по возможности завесить окна шторами. Желательно – максимально плотными, льняными, шерстяными или даже байковыми. Чем плотнее и толще материал, тем лучше он поглощает звук.

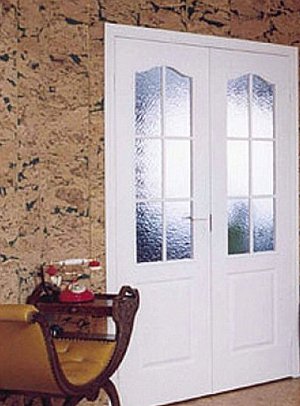

Двери – немалая проблема и слабое место с точки зрения акустики помещения. Потери качества здесь практически неизбежны. Но свести к минимуму эти потери все-таки можно. Стоит выбирать двери с шероховатой поверхностью и по возможности более плотным наполнителем, чем воздух или сотовый картон. Самый лучший вариант использовать двери изготовленные из ПВХ профиля, аналогичного пластиковым окнам, только более силовой конструкции, тогда с применением различных видов стеклопакетов и ПВХ заполнения можно добиться эффекта аналогичного окнам. Из ПВХ профиля выпускаются межкомнатные и входные двери различной цветовой гаммы и конфигурации. Единственное но, такие двери кроме шумоизоляции обладают хорошей герметичностью и нужно будет продумать систему вентиляции воздуха в помещении. Дополнительно можно завесить дверной проем тяжёлой плотной шторой, если это допускает дизайн помещения.

Потолок

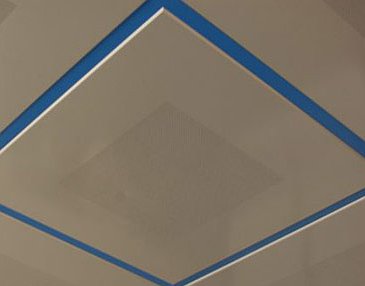

Пробковые потолки – нонсенс, даже в случае, если вы решили сражаться за чистоту звучания до конца. Отделывать потолок пробкой, увы, не принято. Но принято, и даже очень модно, устанавливать подвесные потолки – лёгкие конструкции из алюминиевого профиля, удерживающего панели из прессованной минеральной ваты, материала, звукопоглощающие свойства которого не фатально уступают пробке. По крайней мере, учитывая, что звуковая волна распространяется больше в стороны, подвесной потолок весьма эффективно способствует улучшению акустики помещения. Чем более шероховата поверхность панелей  такого потолка – тем, кстати, лучше. Многие европейские компании для этих целей наладили выпуск специальных акустических потолков, одна из таких компаний Rockfon (Дания), при толщине панели 15 мм они удовлетворяют классу звукоизоляции С и имеют коэффициент звукопоглощения 0,6.

Пространство между основным и подвесным потолками лучше не оставлять пустым, а заполнить его утеплителем. Традиционно для этой цели используется базальтовая вата или маты. Основные характеристики базальтовых матов таковы, что при толщине мата 50 мм, нормальный коэффициент шумопоглощения при диапазоне частот  от 100 до 250 ГЦ (низкочастотный) равен от 0,08 до 0,46, в диапазоне частот от 250 до 1000 ГЦ (среднечастотный) равняется от 0,46 до 0,73, в диапазоне от 1000 до 2000 ГЦ (высокочастотный) соответствует от 0,37 до 0,86.

Но в последнее время на рынке появился пеноизол – жидкая альтернатива пенополистирола, материал, прекрасно поглощающий звук. Смесь пеноизола и угольного порошка используется спецслужбами многих стран для усиления стен комнат секретной связи, зачищенных от любого прослушивания.  Акустические свойства пеноизола таковы, что, благодаря его структуре, наиболее интенсивное поглощения звука наблюдается при  800-3200 Гц, максимальное при 1000 Гц, лучше всего делать комбинированную звукоизоляцию пенопласт 5 сантиметров плюс пеноизол, при этом шумопоглощающий эффект будет максимальным.

Пол

При выборе материала для напольного покрытия стоит вернуться к пробке. Получится дорого, но безупречно. Расчётные характеристики такого пола, положенного в один слой в соответствии со стандартом ASTM C 423-90a имеют класс звукопоглощения 0,05, т.е. средне арифметическое значение для коэффициентов звукопоглощения в четырёх диапазонах 250, 500, 1000 и 2000 Гц. В профессиональных студиях (и в квартирах эконом класса в подмосковье особо продвинутых аудиофилов) используются два слоя пробки разной толщины с прослойкой из тонкого алюминиевого листа. Понятно, что стоимость такого пола вряд ли получится скромной.

В условиях обычной городской квартиры или загородного дома заменить пробковые полы может мягкий линолеум на вспененной основе, а вместо алюминиевого листа и второго звукопоглощающего слоя можно использовать специальную подложку с алюминиевой фольгой.  Если акустическому помещению суждено пережить капитальный ремонт, стоит последовать примеру профессиональных студий звукозаписи и добавить в цементную стяжку вспушенную целлюлозу или любые волокнистые наполнители. Это снизит резонанс и сведёт отражение звуковой волны к минимуму.

Все приведенные в статье материалы и технологии могут быть использованы, когда проводится ремонт квартир в Санкт-Петербурге или коттеджей и загородных домов в Ленинградской области.
