ЧАСТЬ 10
Автор схемы этого усилителя занимается конструированием
высококачественной звуковоспроизводящей аппаратуры с 1963 года. По моему
мнению, он немало преуспел в этом. Конструкции его имеют отличное
звучание, легко повторяемы и имеют заслуженный успех даже у начинающих.
Я лишь (с разрешения автора) изложу особенности его работы.
Вниманию читателей предлагается простая оригинальная схема усилителя
мощности в двух вариантах. Первый - бюджетный, с автоматическим
смещением выходной лампы. Второй - с фиксированным смещением от
отдельной обмотки силового трансформатора.
По мнению автора схемы, вариант с фиксированным смещением отличается
более глубоким и красивым звуком, хотя и вариант с автоматическим
смещением вас не разочарует, позволив всем его повторившим, не узнать
звучание своих любимых записей.

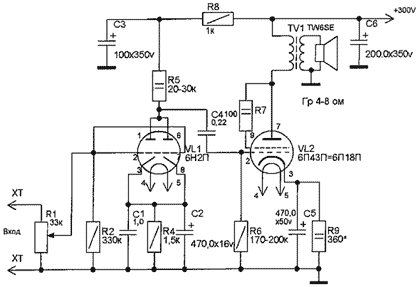

 Схема усилителя в варианте с автосмещением выходной лампы приведена на
рис.1 Входной сигнал после регулятора громкости подается на управляющую
сетку двойного триода 6Н2П.Лампа эта имеет высокий коэффициент усиления
и высокое внутреннее сопротивление, что в данном случае не очень хорошо.
В подробности этого я вдаваться не буду, так как об этом можно прочитать
в любой радиотехнической литературе.
Основной особенностью включения лампы предварительного каскада является
параллельное включение двух триодов, находящихся внутри одного баллона
лампы 6Н2П. Этим достигается уменьшение внутреннего сопротивления лампы,
что влечет за собой улучшение нагрузочной способности и соотношение
сигнал/шум. Сопротивление нагрузки выбрано не случайно, при этом
достигается компенсация коэффициента нелинейных искажений выходного
каскада и высокая динамика сигнала. Конденсатор 470 мкф, шунтирующий
резистор катода, позволяет устранить влияние обратной связи, уменьшающей
усиление первого каскада.
Конденсатор 0,22мкф является разделительным и от его качества очень
сильно зависит звук усилителя в целом. Можно применить ФТ, К71, К78 ,при
желании получить более "теплое" звучание К40У-2, К40У-9, К42У-2. Не
рекомендуется БМ, МБМ ввиду их утечки. Нежелательно применять К73 из-за
их менее естественного звучания. Еще одно. При применении выходного
трансформатора ТВЗ 1-9,емкость этого конденсатора следует уменьшить до
0,047-0,068 мкф. Дело в том, что ламповый однотактник при внешней
простоте -конструкция сложная, например, емкость этого конденсатора
входит в расчет амплитудно-частотной характеристики выходного каскада.
Теперь о выходном каскаде. Лампа 6П43П была выбрана не случайно. После
прослушивания многих экземпляров ламп 6П14П,6П18П,6П43П было отдано
предпочтение именно последней. Конструкция лампы характеризуется
правильной геометрией внутренних частей, что само по себе говорит о
высоком классе этого пентода. Поставьте именно эту лампу. Вы будете
вознаграждены сочным и ярким звучанием, прекрасной детализацией звука и
его оттенками.
Емкость конденсатора в цепи автоматического смещения можно увеличить до
1000 мкф (сравните звук), а резистором, включенным параллельно этому
конденсатору, выставляется ток катода выходной лампы в пределах 50 ма (в
варианте с автосмещением).
Автор использовал выходной трансформатор ТВЗ 1-9 от лампового телевизора,
перебранный и "сваренный" в парафине заново, заменив бумагу в зазоре на
чертежную кальку, я же использовал трансформатор TW6SE московской фирмы
"Аудиоинструмент".
По моему мнению, отличному, например, от мнения Симулкина, схема
усилителя которого приведена в журнале "Радиохобби" №2 за 2003год
(стр.57), никакой другой режим, кроме триодного, использовать не нужно.
Рассуждения Станислава на странице 58 о пентодном включении выходной
лампы для рок-музыки,ультралинейного для шансона и реггей, а триодного
для классической музыки мне кажутся спорными. Эклектикой можно
заниматься, но к звуку это никакого отношения не имеет. Основы
построения высококачественных усилителей неизменны в течение многих
десятилетий. Это:
- Кратчайший, с наименьшими потерями, путь сигнала.
- Высококачественные комплектующие.
- Триодный режим выходного каскада.
- Щелкать переключателем, да еще в анодной цепи, нелогично и
нецелесообразно. С этим к сурдологу.

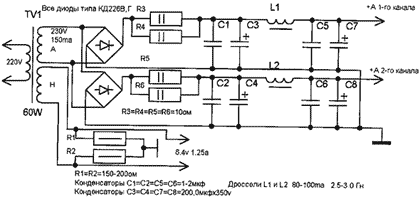

 Вариант блока питания приведен на рисунке 2. Схема БП не отличается от
описанных многократно и в комментариях не нуждается. Питать накал
постоянным током не нужно, это приведет к ухудшению микродинамики.

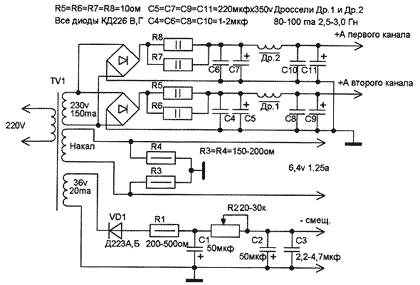

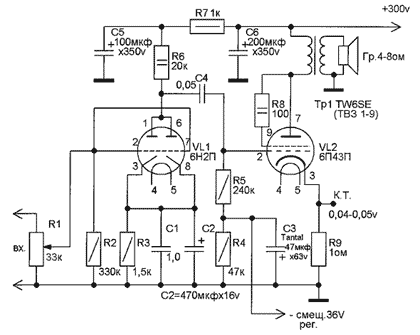

Для варианта усилителя с фиксированным смещением выходной лампы, схема
которого приведена на рис. З, в блок питания добавляется дополнительный
источник напряжения смещения, схема которого дана на рис.4. Подстроечным
резистором R2 выставляется напряжение 0,04-0,05 вольт в контрольной
точке К.Т. на схеме усилителя рис.3.
 В заключении привожу параметры усилителя при фиксированном смещении,
измеренные А. Манаковым.
Р вых =2,5вт при КНИ=2-3% на частоте 1000 гц. При Рвых=2,2вт КНИ=0,8-1%
При использовании ТВЗ 1-9 частотный диапазон с 35-40Гц до 18 - 19кГц при
неравномерности 1,5 - 2,0 Дб. (Зависит от качества исполнения ТВЗ 1-9).
При использовании TW6SE фирмы "Аудиоинструмент",диапазон частот еще шире.
Более подробно об изделиях этой фирмы можно узнать по ссылке на сайте
моего хорошего друга Михаила Торопкина www.metaleater.narod.ru
 Пусть вас не пугает невысокая выходная мощность - в комплекте с
акустикой, чувствительностью от 90 Дб, 2-Звт вполне достаточно.
В дальнейшем предполагается ознакомить читателей со многими схемами
А.Манакова, отличающимися простотой и оригинальностью, а так же
прекрасным звуком.
Часть [1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
[10]
В. В. Пузанов, г. Брянск
