ЧАСТЬ 1

ЭЛЕМЕНТАРНАЯ ТЕОРИЯ ТРИОДА

Устройство и принцип действия триода

Основная схема включения триода показана на рис. 9.2. Анод имеет положительный относительно катода потенциал, а сетка — от­рицательный или положительный. Резуль­тирующее поле у катода в этой лампе сла­гается из ускоряющего поля анода, тор­мозящего или ускоряющего поля сетки. Как и в диоде, у катода под действием объемного заряда образуется минимум потенциала, определяющий катод­ный ток в соответствии с соотношением (8.6):

I_к=I_еexpζφ_min(9.1)

Но этот минимум зависит также от напряжения сетки. При отри­цательном напряжении сетки ее поле тормозит вылетающие из катода электроны, объемный заряд у катода возрастает и минимум потенциа­ла увеличивается, благодаря чему уменьшается поток электронов, про­ходящих через этот минимум на анод.

Возможность управления анодным током путем изменения напря­жения сетки является основной особенностью триода. Важное пре­имущество триода заключается в том, что управление током в этой лам­пе происходит практически безынерционно вплоть до очень высоких частот. Последнее объясняется тем, что электроны, имеющие малую массу, приобретают под действием электрического поля в лампе боль­шую скорость и преодолевают междуэлектродное пространство за очень короткое время, благодаря чему изменения тока почти без за­держки следуют за изменениями сеточного напряжения.

Мощность, затрачиваемая в сеточной цепи на управление анодным током, обычно значительно меньше мощности переменной составляю­щей тока в анодной цепи, следовательно, триод обладает способностью усиливать колебания.

Эти качества триода и обусловили его широкое применение.

Электрическое поле в триоде.

Чтобы изучить процесс управления анодным током в триоде, не­обходимо иметь данные об электрическом поле, определяющем харак­тер движения электронного потока в лампе.

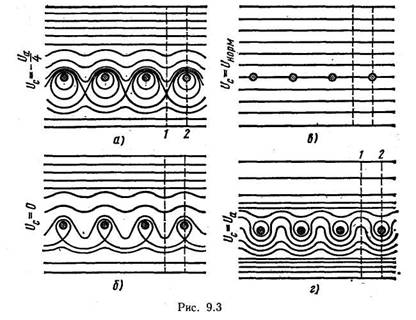

На рис. 9.3 показаны эквипотенциальные линии электрического поля в триоде плоскопараллельной конструкции при различных на­пряжениях сетки и постоянном напряжении анода, полученные для случая, когда в лампе отсутствует объемный заряд (катод не накален).

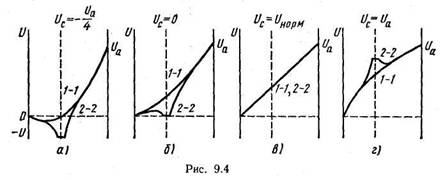

На рис. 9.4 приведены соответствующие графики распределения по­тенциала в сечении 1—1 от катода к аноду, проходящем посередине между витками сетки, и в сечении 2—2, проходящем через виток сетки. Из этих рисунков следует, что электрическое поле в области сетки является неоднородным. Его структура определяется формой ячеек сетки и зависит от потенциалов электродов. По мере удаления от витков неоднородность поля быстро ослабевает и в непосредственной бли­зости от катода и анода поле практически однородно при всех значе­ниях напряжения сетки — от положительного до запирающего. Одна­ко однородное поле у катода может быть получено лишь при достаточ­но густой сетке: шаг витков сетки не должен превышать удвоенного

расстояния сетка—катод. На практике стремятся получить именно та­кую конфигурацию поля у катода, потому что она обеспечивает рав­номерный отбор тока от катода и резкое запирание лампы, но в совре­менных лампах, имеющих очень малое расстояние сетка—катод, сделать сетку достаточно густой не всегда удается и поле у катода оказывается неоднородным.

Напряженность электрического поля у катода, определяющая ве­личину катодного тока, существенно зависит от потенциала сетки. При большом отрицательном напряжении сетки (рис. 9.3, а и 9.4, а) у катода создается тормозящее поле. При нулевом напряжении (рис. 9.3, б и 9.4, б) поле катода является ускоряющим. При положительных напряжениях сетки (рис. 9.3, в, г и 9.4, в, г) ускоряющее поле у катода возрастает еще больше.

Если витки сетки достаточно тонкие, а форма поверхности, обра­зованной ими, совпадает с формой эквипотенциальных поверхностей поля в диоде, полученном путем удаления сетки из триода, то при определенном значении потенциала сетки картина поля в триоде имеет такой же вид, как и при отсутствии сетки (рис. 9.3, в и 9.4, в). Это зна­чение потенциала сетки называют нормальным потенциалом.

В плоскопараллельном диоде при отсутствии объемного заряда по­тенциал в междуэлектродном пространстве изменяется по линейному закону U=ax. Исходя из этого, можно найти, что нормальный потен­циал сетки

где d_ck — расстояние сетка—катод; d_ak — расстояние анод—катод. В общем случае можно написать, что нормальный потенциал сетки

U_норм= U_а / ξ(9.3)

где ξ—коэффициент, зависящий от конструкции лампы. В частности, для плоскопараллельной конструкции ξ = d_ck / d_ak.

Рассмотренные примеры электрического поля в плоскопараллель­ном триоде соответствуют случаю, когда объемный заряд в лампе от­сутствует (катод не накален). При наличии объемного заряда распре­деление потенциала в лампе изменяется: у катода появляется минимум потенциа­ла, так же как в диоде; распределение потенциала становится нелинейным, по­тенциал всюду снижается (рис. 9.5).

Приравнивая выражения (8.10) и (8.11), найдем, что в плоскопараллель­ном диоде в режиме объемного заряда потенциал в междуэлектродном прост­ранстве изменяется по закону.

U = U_а(х/d_ак)^4/3(9.4)

U_норм = U_а(d_ск/d_ак)^4/3(9.5)

Отсюда нормальный потенциал сетки в триоде.

Сравнивая выражения (9.5) и (9.2), видим, что объемный заряд уменьшает нормальный потенциал сетки и в данном случае коэффициент ξ выражается отношением

ξ = (d_ак/d_ск)^4/3(9.6)

Действующее напряжение.

Как было установлено, электрическое поле у катода в триоде практически однородно. Поэтому можно полагать, что оно создается не совместным действием анода и сетки, а действием одного сплошного электрода, расположенного в плоскости сетки. Иначе говоря, для расчета катодного тока триод можно заменить эквивалентным диодом. Анодное напряжение эквивалентного диода, при котором катод­ные токи ламп равны, называют действующим напряжением.

Для нахождения величины действующего напряжения используем го обстоятельство, что при равных токах напряженность электричес­кого поля у катода в эквивалентном диоде и в триоде должна быть одинаковой, а при равных напряженностях должны быть равны и за­ряды на электродах.

Заряд на катоде триода

q_т =C_скU_с+C_акU_а(9.7)

q_д=CU_д(9.8)

где С — емкость анод—катод эквивалентного диода.

где С_ск — емкость сетка — катод; С_ак — емкость анод - катод. Емкости выводов в величины С_ск и С_ак здесь не входят. Заряд на катоде эквивалентного диода

Так как, по условию, q_д=q_т, то

CU_д=C_скU_с+C_акU_а(9.9)

Для определения емкости С рассмотрим случай, когда потенциал сетки равен нормальному потенциалу: U_с=U_норм=U_а/ξ. При этом действующее напряжение U_д=U_с=U>_а/ξ Отсюда

С = С_ск+ξС_ак(9.10)

Хотя соотношение между емкостью эквивалентного диода С и ем­костями триода С_ск и С_ак найдено для частного случая, когда U_c = U_норм оно остается справедливым и при любых других значениях на­пряжения, так как емкости при отсутствии объемного заряда не зави­сят от напряжений.

Подставив соотношение (9.10) в (9.9), найдем

Введя обозначение

D = C_ак/С_ск(9.12)

получим выражение для действующего напряжения:

Величина D называется проницаемостью сетки. Она определяет соотношение составляющих электрического поля у катода, создавае­мых анодом и сеткой. Проницаемость зависит от экранирующего дей­ствия сетки, т. е. от ее густоты. Так, например, в плоскопараллельном триоде с сеткой из тонкой проволоки (диаметр витков δ<0,1h) прони­цаемость сетки определяется выражением

из которого видно, что проницаемость снижается при уменьшении шага витков сетки h и увеличении диаметра ее витков δ, т. е. густоты сетки. Проницаемость уменьшается и при увеличении расстояния от анода до сетки d_ac. Практически проницаемость сетки D имеет величину по­рядка 0,01—0,1.

Батушев В. А. Электронные приборы. М.: Высшая школа, 1980
