Много людей любит говорить о качестве, однако никто не получают больше чем запудривания мозгов особенно в специализированном HI-END аудио*.
     Заслуживающее качество ламповых усилителей продаваемых на рынке сегодня получено в результате использования старых схем и старой литературы. Некоторые из пользующихся спросом современных полупроводниковых усилителей имеющиеся в настоящее время на рынке спроектированы слишком сложно, с применением интегральных схем, а также скомплектованы посредственными по качеству трансформаторами. При этом средства массовой информации, другие издания массового аудио бизнеса не рекламируют воистину высококачественные изделия.
     Целью статьи является опубликование схемы, которая бы произвела самое жесткое соревнование с любой другой опубликованной схемой. Короче говоря, этот проект усилителя  без компромиссов.
     В декабре 1955 года в Radio Electronics magazine - радиоэлектронном журнале, авторитетным Дэвидом Хафлером (David Hafler) сотрудником компании Dynaco, был опубликован вариант схемы усилителя Уильямсона (D.T.N.Williamson) с выходным каскадом, выполненным на лучевых тетродах 6550 фирмы Tung-Sol.
     В то время для воплощения в жизнь принципов высокой верности звучания (HI-FI) стали появляться новые типы акустических систем с так называемым акустическим подвесом, обладающих низкой чувствительностью, например модель AR-1, фирмы Acoustic Research, и ранние модели фирмы KLH. Для возбуждения таких акустических систем требовалось не менее 30 ВАр. Появление же на рынке лучевых тетродов 6550 фирмы Tung-Sol было очень своевременным, так как они позволяли получить от двух тетродов более 40 Ватт с низким искажением и без излишней установки дополнительных ламп.
     Лучевой тетрод 6550 фирмы Tung-Sol предназначался именно для аудио применения и был первым вариантом лучевого тетрода с усиленным анодом. Расчетные значения выходной мощности тетродов 6550 фирмы Tung-Sol в двухтактной схеме и триодном включении позволяли достичь 28 Вт. И 100 ватт в тетродном включении при питании анодов напряжением в 600 В.
     В схеме Уильямсона опубликованной в статье 1955 года, впервые было предложено применить этот новый тетрод, используя для раскачки выходных ламп драйвер, составленный из двух 6SN7s (6Н8С)**, с кенотроном 5U4GB (5Ц3С)** в качестве выпрямителя. Также в статье 1955 года было рекомендовано использовать лучшие из доступных на то время выходные аудио трансформаторы A–430 фирмы Dynaco (Raa=4300 Ом)** или ещё лучший на тот момент суперсолидный Acrosound ТО–330 (Raa=3800 Ом)** производства Acro Products Company.
     Так как очевидно, что схемы двухтактных ламповых усилителей в значительной мере сформировались под влиянием схемы Уильямсона, и уже явно, что двухтактные усилители, сколько ни будь значительно, не улучшились с тех пор, то соответственно эта новая реплика схемы Уильямсона, версии XXI века относиться к лучшим классическим стандартам двухтактных усилителей. Лучший из доступных выходных трансформаторов для данной реплики был выбран, Plitron 4142. Он не только имеет практически идеальную в нашем случае нагрузку между анодами (Raa) равную 3960 Ом**, но и позволяет применять ультралинейное подключение лучевых тетродов (34%)**, которое, и использовано в этой схеме нами специально.

      После достаточно длительных испытаний и исследований, стало ясно, что этот выходной тороидальный трансформатор фирмы Plitron равен по качеству дорогостоящему и дефицитному трансформатору ТО–330 фирмы Acro, а то и лучше. Возможно некоторые любители старины, некие «ретро снобы» не согласятся со мной, но они не будут иметь никаких фактических обстоятельств, чтобы базировать на них, и аргументировано возражать.
Частотный диапазон в малосигнальном режиме трансформатора Plitron легко превышает 100 кГц, при этом оригинальные ТО–330 фирмы Acro только иногда приближаются к такому частотному диапазону, и то далеко не всегда!
     В новой реплике схемы Уильямсона, применены тетроды производства НПО «Светлана» KT88SV по простой причине - они лучшие лучевые тетроды, в настоящее время из доступных. В отличие от других современных 6550 или KT88, мы заметили, что никакие значения напряжений смещение тетродов KT88SV производства НПО «Светлана» не вызывает дрейфа тока анода, в то же время они мало отличаются от спецификации оригинальных KT88.
     Также в этой новой реплике схемы Уильямсона не используются ни одного электролитического конденсатора, и исключительно только высококачественные заполненные маслом или полимерные пленочные. Если схема достаточно консервативна, а данная схема именно такая, то анодное напряжение выходных каскадов в этом случае уже вполне достаточно эффективно отфильтровано. Электронная стабилизация анодного напряжения здесь не нужна, и только добавляет недостатки и неудобства, снижает надежность. Правда, как всегда опять найдутся снобы, которые будут требовать электронной стабилизации анодного напряжения.

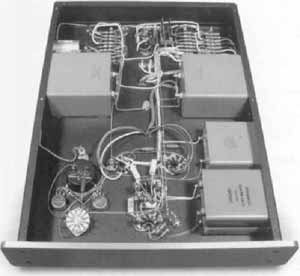

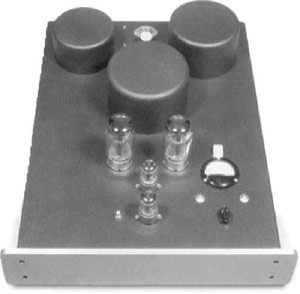

     Эта реплика схемы Уильямсона, была собрана на массивном алюминиевом шасси со встроенным амперметром для измерения тока катодов выходных тетродов. Анодное напряжение KT88SV - 515 Вольт, ток покоя каждого тетрода 45 мA, с возможностью индивидуальной корректировки и установки напряжения смещения у каждой лампы.
Вместо того чтобы приклоняться причудливой практике применения переходных конденсаторов огромных емкостей, мы применили конденсаторы с емкостью 0.22 мкФ, но высокого качества (Конденсаторы производства Штата Иллинойс ICMWR), потому что емкости в 0.22 мкФ – вполне достаточно, и вряд ли вызовет инфронизкочастотные автоколебания в усилителе. Первоклассное заземление достигнуто с применением твердых серебряных шин.

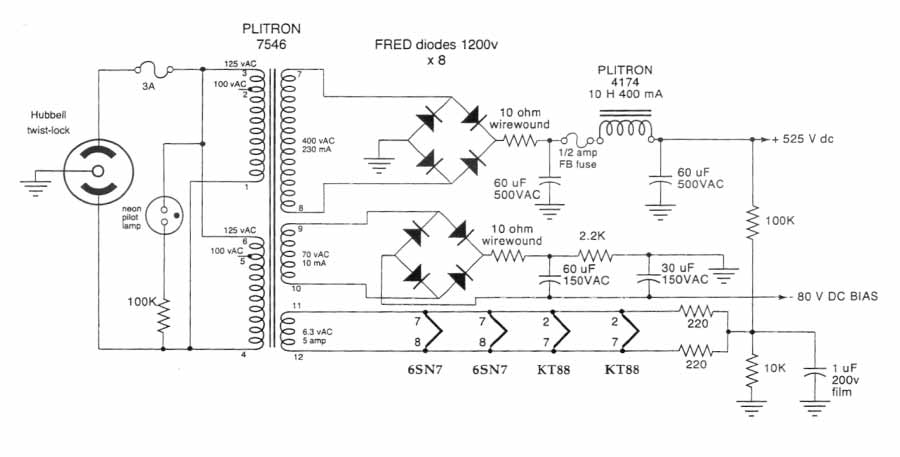

     Выпрямитель собран по мостовой схеме нормированный на 11А, 1200 Вольт, потому что мостовую схему трудно выполнить на кенотронах, а современные мостовые выпрямители все-таки лучше выполняют свои функции по сравнению с кенотронами.

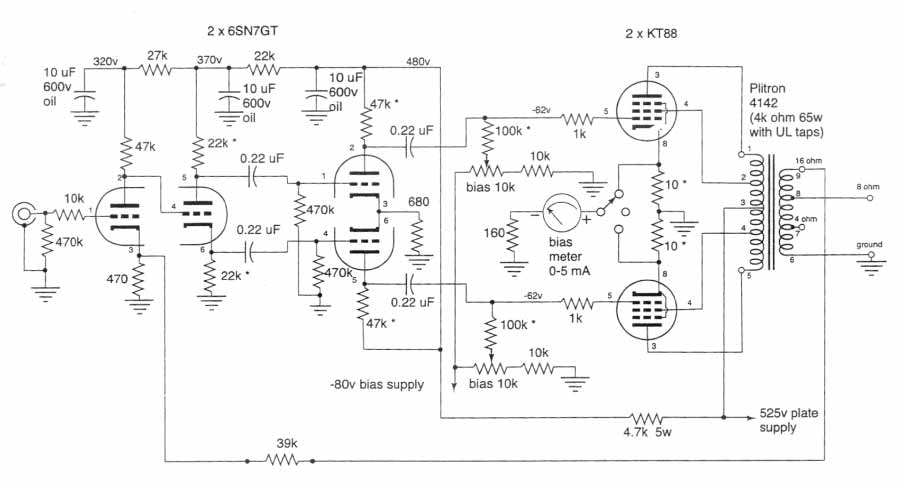

     Драйвер с разделенной нагрузкой это классика. Интуитивно ощущаю, что сложные фазоинверсные схемы, часто применяемые в современных ламповых УМЗЧ здесь не нужны, поскольку тут применены очень линейные триоды типа 6SN7GT (6Н8С)** обладающие благородным звучанием. Собранные по этой схеме усилители легко выдают 50 Ватт выходной мощности в диапазоне от 20 Гц до 20 кГц без заметного клипинга (clipping).

     Как и схема 1955г., с идеей по использованию тетродов 6550, данная реплика воспроизводит чистый сигнал с минимумом «грязи» на сложных фрагментах. Поскольку тетроды 6550 могли обеспечить высокую выходную мощность, то это давало дополнительный запас, для стабильного усиления создавая эффект динамичного звучания с мгновенным восстановлением на резких ударных звуках и одновременно прозрачным, гладким воспроизведением в высокочастотной области частот. Тихие, но быстрые переходные звуки, типа тамбуринов, принимают отличные пространственные позиции, возможно, потому что ранний сдвиг фазы не нарушает гармонический образец комплекса импульсных сигналов*. Полный эффект присутствия, большая естественность, возникающий даже при прослушивании монофонической записи, точно характеризует и эту реплику усилителя Уильямсона.
     Я бы сказал, что эта реплика воспроизводит музыку точно так же как и любой другой высококачественный пушпульный ретро-усилитель, который я когда-либо слышал.

     Джон Экланд 2003

     Статью перевел А.Г.Красильников electrodevice@yandex.ru

     *Дословный перевод      **Комментарии переводчика
