Хрестоматия радиолюбителя, 1963г.

ТРИОДЫ

Электронные лампы приобрели свои исклю­чительно ценные свойства лишь после того, как в диод был введен третий электрод — сетка. Это открыло перед электронной лампой огром­ные возможности. Сетка помещается между ка­тодом и анодом.

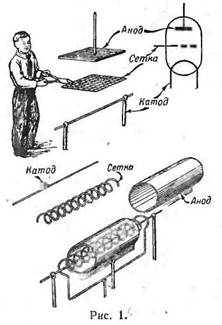

Название «сетка» объясняется тем, что в пер­вых конструкциях ламп она действительно пред­ставляла собой сетку или решетку (рис. 1 и 2). В дальнейшем сетку начали делать в виде прово­лочной спирали, окружающей катод, но перво­начальное название «сетка» удержалось за этим электродом до настоящего времени.

Какую же роль выполняет сетка?

Работа триода, как всякой электронной лампы, основана на существовании электронного потока между катодом и анодом. Сетка находится между этими электродами, поэтому электроны, устрем­ляющиеся от катода к аноду, встречают ее на своем пути и сетка управляет количеством элек­тронов, летящих к аноду.

Разумеется, сетку нельзя рассматривать как механическое препятствие для электронов. Про­межутки между витками сетки, как бы густа она ни была, всегда будут огромны по сравнению с размерами электронов. Если, например, пред­ставить себе электрон в виде футбольного мяча, то расстояния между витками сетки в том же масштабе будут равны расстояниям между пла­нетами нашей вселенной.

Сетка, как и другие электроды, имеет вывод наружу. Посмотрим, изменится ли что-либо в работе лампы, если вывод сетки присоединить к катоду (рис. 3). При таком соединении сетка приобретает потенциал катода. Между сеткой и катодом не будет никакого электрического поля, поэтому витки сетки окажут очень слабое действие на электроны, летящие от катода к аноду. Возможно, что отдельные электроны, столкнувшиеся с витками сетки, застрянут на них. Но в этом случае сетка зарядится отрица­тельно по отношению к катоду, и излишние элек­троны немедленно стекут с нее на катод по соеди­нительному проводнику, выравнивая таким образом потенциалы сетки и катода.

Положение резко изменится, если сообщить сетке какой-либо потенциал относительно ка­тода. Осуществить это можно, включив; напри­мер, между катодом и сеткой батарею.

Если батарея окажется включенной так, что сетка зарядится отрицательно (рис. 4), то по­следняя начнет отталкивать электроны обратно к катоду. Если в анодную цепь лампы включен измерительный прибор, то он зарегистрирует уменьшение анодного тока. Прорываться к аноду сквозь сетку смогут лишь те электроны, которые обладают достаточно большой скоростью.

При значительном отрицательном потенциале сетки даже те электроны, которые обладают наибольшей скоростью, не смогут преодолеть ее отталкивающее действие. Анодный ток прекра­тится. Лампа, как говорят, будет заперта. Если батарею (которую мы назовем сеточной) присоеди­нить так, чтобы сетка была заряжена положи­тельно относительно катода (рис. 5), то возник­шее между катодом и сеткой электрическое поле станет ускорять движение электронов. В этом случае прибор в цепи анода покажет увеличение анодного тока. Теперь смогут достигать анода и те электроны, которые при вылете из катода обладали малой скоростью и без помощи сетки не смогли бы преодолеть путь до анода.

Чем выше положительный потенциал сетки, тем больше она способствует увеличению ско­рости электронов, излучаемых катодом. В соот­ветствии с этим возрастает и анодный ток. При этом, разумеется, некоторая часть электронов притягивается и к сетке, но при правильной кон­струкции лампы количество этих электронов невелико по сравнению с общей эмиссией катода. Подавляющее число электронов вследствие притяжения сеткой получает столь большое ускоре­ние, что они. проскакивают через промежутки между ее витками и устремляются к аноду, притяжение которого еще больше ускоряет их. Лишь те электроны, которые на своем пути сталки­ваются непосредственно с витками сетки или оказываются в непосредственной близости от них, притянутся к сетке и создадут в ее цепи ток, получивший название сеточного тока.

В дальнейшем разность потенциалов между сеткой и катодом будем называть напряжением на сетке. Если потенциал сетки положителен по отношению к катоду, это напряжение тоже считается положительным, а если потенциал сетки по отношению к катоду отрицателен, то и напряжение на сетке имеет отрицательный знак. По мере увеличения положительного напряжения на сетке количество притягиваемых ею электронов увеличивается и при большом напряжении сеточный ток может стать очень большим.

Процессы, происходящие в цепях анода и сетки трехэлектродной лампы, можно наглядно показать при помощи графика (рис. 6). По горизонтальной оси графика откладывают напряжение на сетке в вольтах, а по вертикальной — величину анодного тока в миллиамперах. Точка пересечения осей, т. е. начало координат, соответствует нулевому потенциалу сетки. Вправо от нее откладывается положительное напряжение на сетке, влево — отрицательное.

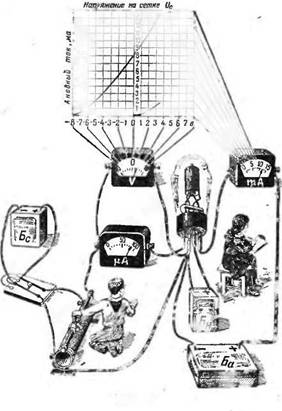

Для получения данных, нужных для построения графика, соберем схему, которая даст возможность изменять по желанию напряжение на сетке при неизменном напряжении на аноде и, разумеется, при неизменном напряжении накала. Отложив на графике величины анодного тока, соответствующие различным значениям напряжения на сетке, в виде кривой, мы получим так называемую анодно-сеточную, или входную, характеристику триода, показывающую зави­симость анодного тока лампы от величины и знака напряжения на сетке.

При некотором отрицательном напряжении на сетке анодный ток прекращается — становится равным нулю. Эта точка считается нача­лом характеристики, так как достаточно самого малого уменьшения отрицательного напряжения на сетке, чтобы анодный ток возник. На приве­денном для иллюстрации графике этой точке соответствует напряжение на сетке, равное 8 в.

На графике внизу изображена и характери­стика сеточного тока. Он начинается примерно при нулевом напряжении сетки и возрастает по мере увеличения положительного напряжения на ней. Влево от нуля, в области отрицательных напряжений на сетке, ток в ее цепи отсутствует. Однако анодный ток в этой области имеется, и величина его зависит от значения отрицатель­ного потенциала сетки. При отрицательном по­тенциале на сетке она управляет величиной анодного тока, не потребляя никакого тока, т. е. не потребляя энергии. Она ведет себя как элек­трическая заслонка, регулирующая доступ элек­тронов к аноду лампы, но не расходующая энер­гии на свою работу. Это обстоятельство вместе с уже отмеченным ранее мгновенным изменением величины анодного тока при изменениях напря­жения на сетке представляет замечательную особенность электронных ламп с сеткой, обеспе­чивающую им самые разнообразные применения.

На использовании управляющего действия сетки и основана способность лампы усиливать подводимое к ней напряжение. Увеличивая или уменьшая отрицательное напряжение на сетке, мы тем самым заставляем анодный ток соответственно ослабляться или возрастать. Если в анодную цепь лампы включить резистор (сопро­тивление) R (рис. 7), то анодный ток, проходя по нему, будет создавать на нем падение напря­жения. Любое увеличение или уменьшение анод­ного тока приведет к изменению величины паде­ния напряжения на резисторе. Кривая, по кото­рой изменяется анодный ток, имеет такую же форму, как и переменное напряжение на сетке; поэтому и форма изменения напряжения на ре­зисторе будет такой же. Однако при этом из­менения напряжения на резисторе будут во много раз больше по величине, потому что малые изменения напряжения на сетке создают боль­шие изменения величины анодного тока даже при условии, что резистор в анодной цепи лампы имеет достаточно большое сопротивле­ние.

Колебания напряжения на резисторе будут представлять собой как бы увеличенную фото­графию колебаний напряжения на сетке.

Наклон характеристики у различных ламп неодинаков. У одних характеристика идет круче, у других — более полого. Чем круче поднима­ется характеристика, тем сильнее будут сказы­ваться изменения сеточного напряжения на величине анодного тока и, следовательно, тем больше будет усиление лампы.

Из этого можно сделать вывод, что чем круче характеристика лампы, тем большими усили­тельными способностями она обладает. У нас выпускались раньше и выпускаются в послед­нее время разные типы триодов. Широко при­менялись триоды 6С5С и 6С4С; теперь выпуска­ются триоды 6С1П, 6С2П, 6СЗП, 6СЗБ, 6С6Б, 6С7Б и др.

ПАРАМЕТРЫ ТРИОДОВ

Для оценки ламп и для их сравнения пользуются специальными числовыми показателями, носящими на­звание параметров.

То свойство лампы, о котором мы только что гово­рили, называется крутизной характеристики или просто крутизной. Этот параметр показывает, насколько круто поднимается анодно-сеточная характеристика лампы, т. е. насколько резко изменяется величина анодного тока при изменениях напряжения на сетке.

Крутизна характеристики обозначается буквой S и выражается в миллиамперах на вольт (ма/в). Физи­чески крутизна характеристики показывает, на сколько миллиампер изменяется анодный ток лампы при изме­нении напряжения на ее сетке на 1 в. Для определения графическим способом крутизны характеристики надо построить на ней прямоугольный треугольник, гипоте­нузой которого служит исследуемый участок характе­ристики, а катетами — линии, параллельные горизон­тальной и вертикальной осям графика (рис. 1).

В таком треугольнике горизонтальный катет пока­зывает величину изменения напряжения на сетке, а вер­тикальный — соответствующее изменение величины анод­ного тока лампы. Обозначим анодный ток символом /_а, а напряжение на сетке — символом U_c. Как принято в физике и технике, греческая буква Δ — дельта, стоя­щая перед обозначением какой-нибудь физической ве­личины, обозначает небольшое увеличение, называемое приращением этой величины.

На нашем рисунке вертикальный катет определяет величину приращения анодного тока, т. е. Δ I_а, а гори­зонтальный катет — соответственно Δ U_с. Взяв отноше­ние Δ I_а/ΔU_с, т. е.

приращение анодного тока (миллиамперы) I приращение напряжения на сетке (вольты)

мы получим значение крутизны характеристики (ма/в). Если, например, изменение напряжения на сетке на 2 в приводит к изменению анодного тока на 3 ма, то кру­тизна характеристики

Если бы характеристика лампы представляла собой прямую линию, то крутизна, измеренная в разных ее точках, была бы одинаковой. В действительности же начальная (нижняя) часть характеристики более полога, чем остальная. Обычно лампа ставится в такие условия работы или, как часто говорят, в такой режим, при котором ее анодный ток изменяется в процессе работы только в пределах прямолинейной части характеристики. Поэтому, как правило, крутизну характеристики опре­деляют именно для прямолинейного участка.

Крутизна характеристики зависит от конструкции лампы: крутизна тем больше, чем ближе сетка к катоду и чем больше эмиссия катода.

Характеристика, которую мы рассмотрели, полу­чена при анодном напряжении U_а = 100 в. Если снять характеристику при более высоком анодном напряжении, например при 150 в, то она расположится на графике выше первой, потому что увеличение анодного напряже­ния приводит к возрастанию анодного тока.

Характеристики одной и той же лампы, снятые при разных анодных напряжениях, идут почти параллельно друг к другу, причем характеристики, снятые при более высоком анодном напряжении, располагаются выше и левее, а снятые при более низком — ниже и правее.

Ряд характеристик, снятых при разных анодных напря­жениях, называют семейством характеристик.

Из характеристик видно, что есть две возможности влиять на величину анодного тока триода: изменяя на­пряжение либо на его аноде, либо на сетке. При этом для одинаковых изменений анодного тока нужны неодинако­вые изменения анодного или сеточного напряжения.

Чтобы уяснить себе связь между этими величинами, сделаем такое построение. Проведем мысленно через семейство характеристик лампы (рис. 2) вертикальную прямую аб, соответствующую отрицательному напряже­нию на сетке —4 в. Точки в, г и д, в которых эта прямая пересечет характеристики, будут указывать величину анодного тока при одном и том же напряжении на сетке, но при разных анодных напряжениях.

Увеличение напряжения на аноде и на сетке, как мы знаем, приводит к увеличению анодного тока. Но анод расположен дальше от катода, чем сетка, поэтому он притягивает электроны слабее. Для увеличения анод­ного тока на одну и ту же величину требуется гораздо меньшее изменение напряжения на сетке, чем на аноде. У лампы, характеристики которой показаны выше, изменение напряжения на сетке на 3 в (с — 4 до — 1.в) вызывает изменение анодного тока на 3 ма. Если же напряжение на сетке оставить неизменным, равным —4 в, то для того чтобы анодный ток возрос на те же 3 ма, потребуется повышение анодного напряжения на 60 в (со 150 до 210 в). Если для увеличения анодного тока на 3 ма потребовалось в 20 раз большее увеличение анод­ного напряжения по сравнению с сеточным (анодное на 60 в, а сеточное на 3 в), то можно сказать, что действие сетки на величину анодного тока в 20 раз сильнее дей­ствия анода.

Число, показывающее, во сколько- раз сетка действует на анодный ток сильнее, чем анод, называется коэффициен­том усиления лампы и обозначается греческой бук­вой µ (мю).

Математически это можно написать так:

Чем гуще сетка, тем сильнее любое изменение ее напряжения будет воздействовать на поток электронов, летящих от катода к аноду, тем больше коэффициент усиления.

Третьим параметром лампы является ее внутреннее сопротивление. Согласно закону Ома:

сопротивление = напряжение / ток

или, пользуясь буквенными обозначениями,

По этой формуле можно по анодному напряжению лампы и соответствующему этому Напряжению анодному току вычислить сопротивление лампы. Но найденная величина будет сопротивлением лампы постоянному току. Электронная лампа чаще всего используется для усиле­ния переменных напряжений. При этом надо знать, как изменяется анодный ток при изменениях анодного напряжения, поскольку именно это определяет величину напряжения на резисторе анодной нагрузки.

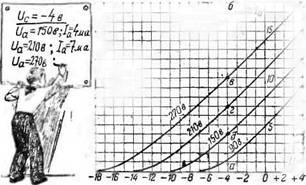

При напряжении на сетке 4 в и анодном напряжении 150 в анодный ток равен 4 ма. При повышении анодного напряжения до 210 в анодный ток возрастает до 7 ма. Следовательно, при изменении анодного напряжения на 60 в произошло изменение анодного тока на 3 ма. Представляет интерес именно величина, показываю­щая соотношение между изменениями анодного напряжения и анодного тока, называемое внутренним сопро­тивлением лампы:

внутреннее сопротивление = изменение анодного напряжения / изменение анодного тока

Если ΔI_a выражено в амперах, а ΔU_a— в вольтах, то R_i будет в Омах; если же ΔI_a выразить в миллиамперах, а ΔU_a опять в вольтах, то R_i получится в Килоомах.

В нашем примере изменение анодного напряжения на 60 в сопровождалось изменением анодного тока на 3 ма, значит, внутреннее сопротивление лампы

Параметры лампы — крутизна характеристики, коэф­фициент усиления и внутреннее сопротивление — яв­ляются исходными для расчетов аппаратуры, в которой применяют электронные лампы.

Между указанными тремя параметрами триода су­ществует легко запоминаемая зависимость:

крутизна характеристики х внутреннее сопротивление / коэффициент усиления = 1.

или

Усилительное действие лампы всегда тем лучше, чем больше крутизна ее характеристики.
