Для иллюстрации вышесказанного привожу данные выходной мощности усилителя и коэффициента второй и третьей гармоники при различных значениях Ra (при 40 вольтах переменного напряжения на входе лампы, токе анода 60 мА и 250 вольтах напряжения на аноде). Эти значения тока и напряжения я привёл в качестве примера совсем не случайно. В учебниках Цыкина и Войшвилло именно такие режимы рекомендуются для достижения наилучшего качества звучания.
Ra=4,0ком, Pвых=2,22Вт, 2-я гармоника 3,1%, 3-я гармоника 0,2%
Ra=3,5ком, Pвых=2,4Вт, 2-я гармоника 3,4%, 3-я гармоника 0,1%
Ra=3,0ком, Pвых=2,54Вт, 2-я гармоника 3,8%, 3-я гармоника 0%
Ra=2,5ком, Pвых=2,7Вт, 2-я гармоника 4,4%, 3-я гармоника 0,1%
Ra=2,0ком, Рвых=2,9Вт, 2я гармоника 5,3%, 3я гармоника 0,3%
Надеюсь, комментарии излишни.
Ток покоя, как всегда, контролируем по падению напряжения на катодных резисторах. Если Вы примените детали, указанные на схеме, то он составит 55-60ма для лампы 6С4С и 5-6ма для лампы 6С5С.
Теперь переходим к случаям, когда входное напряжение усилителя меньше двух вольт или когда в выходном каскаде применяется лампа, требующая большого напряжения раскачки (например, 6С33С). На Рис. 2 приведена схема предварительного усилителя на тетроде 6Э5П в триодном включении, а на Рис. 3 в штатном тетродном включении.
Вы можете спросить, почему 6Э5П? Дело в том, что экспериментируя с различными пентодами (6Ж4, 6Ж52П и т.д.), мне не удавалось получить звучание, которое полностью меня бы удовлетворило. В некоторых случаях пропадала прозрачность, в некоторых появлялась сухость и т.д. и т.п. И только 6Э5П обеспечила необходимое качество звукопередачи. Общее впечатление – звучание очень похожее на триодное, только чуть ярче. Глубокий хорошо артикулированный бас, прозрачный верх и очень детальная середина – признаки звучания 6Э5П. Моя оценка – отлично! В любом случае, выбирать и слушать Вам, а я приведу параметры лампы в триодном и штатном включении.
Триодное включение: Ri=1,2ком; S=30ма/в; Кус=30-35.
Тетродное включение: Ri=8ком; S=30ма/в; Кус=200.
Ну как, впечатляет? Естественно, имея такие параметры, лампа свободно сможет «раскачать» любой триод, будь то 300В, 6С41С, 6С33С, ГМ70 и т.д.
Необходимо отметить, что широкополосные тетроды 6Э5П, 6Э6П с малым внутренним сопротивлением были «oткрыты» для аудио применения А. И. Манаковым. Они успешно применяются многими конструкторами в драйверах (триодный и тетродный режим) и в качестве выходных ламп.
На этих же лампах в конце 2003 года А.И. Манаковым был разработан и резистивный ультралинейный каскад, тоже имеющий очень...
Далее... |
| |
|
|
|
Однотактный ламповый ... |
ЧАСТЬ 8
Эта статья продолжает наш разговор об однотактных усилителях мощности. Как вы видите, схема усилителя почти ничем не отличается от схемы усилителя, опубликованной в моей статье в журнале «Радиолюбитель» №9 за 2003 год.
Автор схемы, А. И. Манаков, detector@surguuttel.ru построил усилитель на двух пальчиковых лампах 6Н2П и 6П43П. Многие радиолюбители, повторившие этот усилитель, были приятно удивлены его мягким естественным звучанием при относительной простоте схемотехники и невысокой стоимости комплектующих элементов. Однако вопросы, поступающие регулярно после публикации, касаются, в основном, двух вещей: выходной мощности и применяемости ламп с октальным цоколем.
Идя навстречу пожеланиям радиолюбителей, и после консультаций с А. И. Манаковым, предлагаю следующий вариант усилителя.

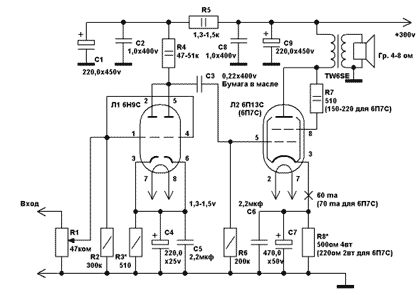

 Схема одного канала усилителя, а также блока питания для обоих каналов, приведена на рисунках.
Основных отличий два, это повышенная выходная мощность, около 4 Вт на канал, и кенотронное питание, благотворно влияющее на звучание.
Входной сигнал поступает на сдвоенный переменный резистор, являющийся регулятором громкости. Я применил ALPS, но ввиду его высокой стоимости можно применить любой, желательно проволочный резистор, группы «В» (логарифмическая зависимость). Можно применить два отдельных регулятора громкости, по одному на каждый канал.
 В качестве лампы предварительного каскада выбран один из лучших (с моей точки зрения) отечественных малосигнальных триодов – 6Н9С. Обе половинки лампы включены параллельно. Этим достигается уменьшение внутреннего сопротивления лампы, что влечет за собой улучшение нагрузочной способности и соотношения сигнал/шум. Настройка каскада заключается в установке на катоде лампы 6Н9С напряжения в пределах 1,3-1,5 вольта, подбором резистора R3. Резистор R4 выбран по наилучшему качеству звучания. Если вы захотите применить другой триод, например 6Н8С, то сопротивление резистора R4 будет 20-25 ком, и в этом случае опять придется подбирать резистор R3. Лампа 6Н8С звучит более аналитично, у нее меньший коэффициент усиления (21 против 70 для 6Н9С), но может быть такой звук кому – нибудь понравится больше. Выбор за Вами.
Выходной каскад выполнен на лучевом тетроде 6П13С, включенном триодом. Именно триодное включение наиболее оптимально с точки зрения качества звучания. Выходной каскад особенностей не имеет. Единственное, что придется сделать, это подобрать с помощью резистора R8, ток через лампу в пределах 60-65 ma. Этот резистор можно составить из двух, параллельно соединенных резисторов, например по 1 кОм 2 Вт. Если есть желание, можно применить распространенную лампу 6П3С или 6П7С. Ток покоя выходного каскада в этом случае должен быть в пределах 70-75 mА. Однако хочу заметить, что в этом случае уменьшится мощность до 2х Ватт (при применении 6П3С) и увеличится суммарный коэффициент гармоник усилителя. Я пробовал лампу 6П7С и хочу отметить, что звучит она неплохо. При ее применении резистор в цепи автоматического смещения подбирается в пределах 220-230 Ом 2 Вт, а резистор между второй сеткой и анодом в пределах 150-230 Ом 2 Вт. Ток покоя в этом случае составит около 70 mА. Выходная мощность усилителя в этом случае будет около 3 Вт на канал.
Теперь о деталях. От качества разделительного конденсатора С3 зависит звучание усилителя в целом. Я применил Jensen, а из отечественных можно применить К71, К78, К73, К40У-9, К40У-2, К42У-2 на соответствующее напряжение от 250В.
Конденсаторы постоянной емкости, шунтирующие электролитические, в цепях автоматического смещения ламп - пленочные. Шунтирование электролитов конденсаторами постоянной емкости улучшает звукопередачу в области высоких частот.
Емкость этих конденсаторов может быть на один- два порядка меньше емкости электролитического. Конденсаторы, шунтирующие электролитические в цепях питания, можно применять К73; К77, а сами электролиты в фильтрах блока питания – Teapo, Samsung и т.д. В цепях автоматического смещения ламп, электролитические конденсаторы старайтесь применять наилучшего качества, например Black Gate. При их применении, можно отказаться от шунтирующих емкостей вообще. Выходной трансформатор TW6 SE московской фирмы «Аудиоинструмент». Зайдя на сайт фирмы по адресу www.audioinstr.h1.ru , вы можете посмотреть и заказать интересующие Вас лампы, трансформаторы, дроссели, ламповые панели и т.д.
Постоянные резисторы Р1-71 с допуском 1-2%. Можно применить ВС, а также и более распространенные типа С2-33Н или МЛТ, соответствующей мощности.
Есть ряд вопросов, касающихся колпачка, надеваемого на анод лампы 6П13С. В радиолюбительской литературе много предложений по этому поводу. Я в своих конструкциях давно и с успехом применяю наконечники свечных проводов от любого легкового автомобиля. За счет конструкции наконечника, контакт получается плотным и надежным, и что немаловажно, можно изменять его внутренний диаметр, так как для разных ламп – он разный. Если наконечник плохо паяется, примените флюс для пайки изделий из стали или цветных металлов.

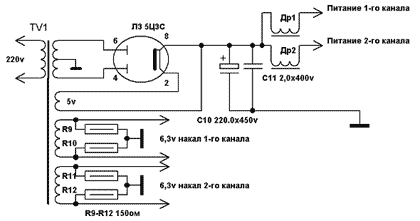

Блок питания выполнен на кенотроне 5Ц3С (5Ц4С,5U4G). Применение кенотронного питания, по сравнению с диодами, делает звучание усилителя более теплым и связным.
Попробуйте, и убедитесь в этом сами. Много статей написано по поводу кенотронного питания, поэтому я не буду вдаваться в подробности. Трансформатор питания имеет четыре вторичных обмотки. Две из них питают накалы ламп первого и второго канала усилителя, одна – питание кенотрона, а анодная, с выводом средней точки, рассчитана на 300 В х 2 при токе 200 mА. В первом приближении, сколько вольт на обмотке трансформатора, столько и на выходе ,после дросселей и конденсаторов питания.
Дроссели можно использовать ДР-2ЛМ, ДР-2,3-0,2 от чёрно-белых телевизоров, унифицированные Д 21, Д 31, данные тех и других находятся на сайте http://igdrassil.tk .
Дроссели, используемые мной в данной схеме, тоже от «Аудиоинструмента». Индуктивность их 5 Гн, рассчитаны они на ток 300 mА.
Монтаж усилителя выполнен навесным способом, максимально использованы выводы самих деталей и контакты ламповых панелек. Земляная шина выполнена медным одножильным проводом диаметром 0,8 мм и имеет контакт с шасси в одной точке, рядом с входом. Провода, идущие к накальным выводам всех ламп, должны быть перевиты между собой. Это нужно для уменьшения фона переменного тока. Для этой же цели служат и резисторы R9- R12. Также нужно перевить провода, идущие от входного разъема к регулятору громкости. В качестве этих проводов я применяю тоже одножильные, диаметром 0,4-0,7мм, каждый из которых (для защиты от короткого замыкания) изолирован шелковой изоляцией (применяется тонкий шнурок для обуви).
В заключении хочу сказать о том, что данный усилитель не просто схема, а реально изготовленный и прекрасно зарекомендовавший себя аппарат. Я его использую уже около трех месяцев и очень доволен его звучанием. Для тех, кто считает что 4 Вт на канал мало, скажу, что в комнате, площадью 16 квадратных метров при использовании акустики KEF Q1 (чувствительность 91 Дб), усилитель развивает звуковое давление, соизмеримое со звуковым давлением, развиваемым транзисторным усилителем, мощностью 40 вт на канал (это результаты субъективной оценки моих друзей – музыкантов). Но звук другой. Усилитель прекрасно чувствует малейшие нюансы звучания инструментов или голоса и как-бы «дышит» (простите меня, если сравнение не очень корректное). Звук его не утомляет, его хочется слушать и слушать.
Часть [1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
[10]
В. В. Пузанов, г. Брянск
Опубликовано по материалам http://www.vegalab.ru
|
|
|
|
|
Это интересно |
Как вы знаете, мир разделен на два противоположных лагеря – с одной стороны поклонники однотактных усилителей, с другой их противники - поклонники двухтактной схемотехники.
Доводы противников однотактных аппаратов основаны на объективных данных. Это маленькая выходная мощность, ограниченный частотный диапазон, высокий уровень искажений и т.д. (более подробно об этом можно прочитать в любой радиолюбительской литературе).
Сторонники однотактников, напротив, указывают на их чисто субъективные качества.
Это музыкальность, прозрачность звучания, мягкость, певучесть и т.д.
Рассмотрим поподробнее основные «за» и «против». Простая логика подсказывает, что мощности чем больше, тем лучше, а искажений соответственно наоборот. Известно, что большая выходная мощность достигается переводом усилителя в режим АВ, а это приводит к росту искажений всех видов. Вы можете мне возразить, и применить отрицательную обратную связь, но хочу сразу сказать, что применение ООС не повысит качества звука (к чему мы в конечном итоге стремимся), а заменит одни искажения другими. Любые посредственные транзисторные усилители легко обеспечивает 50-100 Вт выходной мощности при коэффициенте гармоник порядка 0,003-0,05%, но звучат они плохо. Их звучание лишено окраски, звук плоский, лишенный объема и эмоциональности.
Исследования показали, что акустическая система с чувствительностью 90 ДБ и выше совместно с усилителем мощности 5-10 Вт, способна в маленькой комнате (какими в большинстве случаев являются комнаты в наших квартирах) создать звуковое давление соизмеримое со звуковым давлением, создаваемым симфоническим оркестром в концертном зале. Я не поверю тому, кто скажет, что ему нужно еще больше (тут уже и до травм ушей недалеко).
Теперь самое время поговорить об уровне нелинейных искажений. Психоакустики утверждают, что заметность нелинейных искажений на слух для гармоник разного порядка неодинакова. Эксперты не замечают 1% второй гармоники, а обычные люди начинают чувствовать ее примерно с 4-5%. Нужно обязательно сказать и о том, что заметность на слух какой-нибудь гармоники более высшего порядка, пропорциональна квадрату ее номера. Легко можно подсчитать, что 0,1% десятой гармоники и 2,5% второй гармоники, вызовут соизмеримое ухудшение качества звука. Важно и то, что спектральное сочетание...
