Классификация режимов усиления
    На Рис. 56 можно видеть, как сигнал качается относительно суммарной (результирующей) рабочей точки Q. В режиме-В (96) каждая лампа находится в проводящем (открытом) состоянии ровно 180° (т.е. половину целого периода). Затем обе половины точно складываются на линии пересечения. Прекращение тока через лампу раньше времени приводит к так называемым перекрестным искажениям (97, 98) на малых уровнях, либо к искажениям типа "ступеньки" на больших уровнях мощности (99, 100, 101). Класс-C (угол проводимости лампы меньше 180°) обладает настолько большими искажениями, что он эффективно применяется только в специальных усилителях передатчиков.
    В классе АВ существует перекрытие между полуволнами (Рис. 57) из-за того, что обе лампы открыты больше, чем 180°, но меньше 360° - полного цикла. Это перекрытие необходимо, чтобы "победить" кривизну в нижней части анодных характеристик, в противном случае это привело бы к появлению перекрестных искажений (Рис. 58). Кривизна анодных характеристик в нижней части линии нагрузки представляет собой характерное местоположение точек, где лампа включается в проводящее состояние (102, 103). Как только сигнал проскочит это место еще ниже, то отрицательная половина его отсекается, лампа ток уже не проводит, она закрыта (104).При достаточном перекрытии, т.е. моменте времени, когда обе лампы находятся в открытом состоянии, отсечек не происходит (то, что мы называем "ступенькой"). Ступеньки происходят только в том случае, если присутствуют искажения перекрестного типа (скорее справедливо обратное утверждение, т.к. искажения являются следствием нарушения формы сигнала и количественным определителем - Ред.).
    В классе - А анодный ток через лампу проходит в течение полного периода (т.е. 360°). Чистый - А дает полное перекрытие, когда верхняя и нижняя лампы, не закрываясь, "создают" одинаковые сигналы, только перевернутые относительно друг друга на 180°. При этом не создается нарушений формы и, следовательно, отсутствуют искажения перекрестного и ступенчатого типа. С точки зрения линейности, выходной сигнал является точным воспроизведением входного.
    Кроме создания перекрытия, увеличение тока покоя спрямляет динамическую характеристику передачи. (т.к.это поднимает линию нагрузки при том же наклоне ее,при соответствующем увеличении анодного напряжения, и тем самым отодвигает рабочую область дальше от искривленных анодных характеристик). Ток покоя, т.е. его рост позволяет увеличить скорость нарастания сигнала (Slew rate). Межобмоточные емкости выходного трансформатора являются главной причиной высокочастотных искажений в ламповых усилителях, а увеличение тока покоя позволяет лампе с меньшими усилиями перезаряжать эти емкости.37 Таким образом, работа в классе - А уменьшает искажения не только для сигналов низкого и среднего уровня, но и при усилении высокоскоростных (с крутым фронтом) и с большой амплитудой. Недостатком режима является его низкая эффективность. Выходная мощность должна быть снижена из-за требований контроля над мощностью рассеяния на анодах. Ресурс лампы тоже оставляет желать лучшего 38, так как форсированная эмиссия катода резко снижает долговечность работы.
    Какой бы режим усиления не применялся, увеличение сигнала на входе создаст соответствующее увеличение выходного сигнала, так что удлиняемая часть линии нагрузки упрется в препятствие. На Рис. 55 можно увидеть, что при движении от класса - А к классу - С выходной сигнал может быть явно больше, чем в других режимах. Так как увеличение возможно и по току и по напряжению (Dе, Di), то и результирующая мощность так же будет больше. И это главная выгода от применения режима -АВ вместо -А. На той же линии нагрузки теперь расположится полуволна вместо целой волны. Усиленный режим - АВ не так уж сильно уступает в качестве чистому - А.39
    Однако увеличение амплитуд (е, i) в классе - АВ достигается ценой увеличения искажений. Рис. 42 поясняет, почему они растут пропорционально амплитуде: промежутки на линии нагрузки становятся шире (по крайней мере, для пентодов). И даже линейный режим - А не способен с этим справиться впрямую. Он всего лишь накладывает условия на величину выходного сигнала, когда требуется проводить ток в течение всего периода. И работа происходит на участке, где разница между отрезками еще не так велика.
    Только обратная связь впрямую уменьшает искажения, возникающие из-за неравенства промежутков между характеристиками. Обратная связь действует методом наложения инвертированного сигнала на входной. Как только 1) фазовый угол близок или равен 180°; 2) компенсация обеспечивает критическое затухание (без выбросов на фронтах) и 3) входной каскад имеет достаточный запас по амплитуде (headroom), то обратная связь буквально "меняет" очертания выходного сигнала в сторону большего соответствия входному сигналу. Если характеристики эквивалентной лампы с отрицательной обратной связью отразить на рисунке, то становится ясно, что разница промежутков между ними уже менее заметна (Рис. 59) (105). Сравните пунктирные линии с идеальными на Рис. 40.
    Как мы убедились, чтобы обрести музыкальность звучания, искажения высших порядков должны быть уменьшены ниже порога слышимости. Триоды, так как они создают искажения низких порядков, кроме случая с максимальными амплитудами, есть вполне естественный путь в решении этой задачи. Говоря гипотетически, идеальный усилитель не должен иметь искажений выше порога слышимости, позволяя тем самым уху останавливать внимание лишь на гармониках самой музыки. Двухтактный усилитель может рассматриваться, как конструктивный шаг в эту сторону.
    Однако, из-за некоторой специфики работы двухтактника, могут применяться некоторые схемные ухищрения.
    Один из методов подавления нечетных гармоник состоит в специальном подборе ламп или других активных элементов в соответствии с тем, каково поведение их характеристик (при тщательном подборе возможно ослабление уровня 3-й гармоники на 10 - 12 дБ). Другим методом является введение местной ОС в выходном каскаде - главном источнике искажений.
    Альтернативой может оказаться и умышленное поднятие уровня второй гармоники с помощью разбаланса выходного каскада. В этом случае возможно получить более благозвучный спектр сигнала. Вдобавок, можно вести постоянную составляющую тока в первичную обмотку, с тем, чтобы сдвинуть рабочую точку железа по петле гистерезиса вверх. Изысканность, тонкость звучания SE часто связывают с его "смещенным" трансформатором, отсутствием перекрестных искажений и работой в чистом классе-А. Платой за это становится неспособность выдать большую мощность. Это в свою очередь заставляет...
    Далее.....

Информация

Двухтактные ламповые усилители

Сразу оговорюсь - данная антология никоим образом не претендует на звание пособия по ламповой схемотехнике. Схемы (в том числе исторические) отбирались по сочетанию технических решений, по возможности с "изюминками". А вкусы у всех разные, так что не взыщите, если не угадал... В старых схемах ряд номиналов приведен к стандартным.

Для повышения выходной мощности усилителей кроме "запараллеливания" ламп еще в 30-е годы применяли двухтактные каскады (push-pull). Для возбуждения двухтактного каскада необходимы два противофазных напряжения, которые проще всего получить при помощи трансформатора. Так до сих пор и поступают в самых бескомпромиссных конструкциях, но степень влияния междулампового трансформатора на качество сигнала едва ли не больше, чем выходного. Поэтому в подавляющем большинстве двухтактных усилителей для получения противофазных напряжений используется специальный фазоинверсный каскад.

Основные типы фазоинверсных каскадов

• отдельный инвертирующий каскад в одном из плеч усилителя
• автобалансный фазоинвертор
• фазоинвертор с катодной связью
• фазоинвертор с разделенной нагрузкой

Каждому из решений свойственны достоинства и недостатки. В пору расцвета высококачественных ламповых усилителей наибольшее распространение получили фазоинверторы с разделенной нагрузкой и катодной связью.

Фазоинвертор с катодной связью дает некоторое усиление, но идентичность выходных сигналов зависит от степени связи. Глубокую связь можно получить только при использовании большого сопротивления связи (за это схему назвали long tail - "длиннохвостая") или источников тока в цепи катода (а это тогда вообще не приветствовалось). Кроме того, выходные сопротивления плеч такого фазоинвертора значительно различаются (один триод включен по схеме с общим катодом, второй - с общей сеткой).

Фазоинвертор с разделенной нагрузкой позволяет получить идентичные сигналы, но несколько ослабляют их. Поэтому приходится увеличивать усиление до фазоинвертора (что чревато его перегрузкой) или использовать двухтактный предоконечный каскад. Однако именно этот тип фазоинвертора получил наибольшее распространение в промышленных конструкциях, поскольку обеспечивает хорошую повторяемость при серийном производстве.

Вопрос экономии в те годы был первоочередным. И радиолюбителей, и конструкторов очень смущала лишняя лампа. Поэтому неудивительно, что в начале 50-х годов на страницах радиотехнических изданий появились схемы двухтактных усилителей, не содержащих отдельного фазоинвертора. Выходной каскад таких усилителей был выполнен по схеме с катодной связью и работал в "чистом" классе А. Предлагались как новые схемы, так и переделка существующих однотактных усилителей в двухтактные. По нашу сторону "железного занавеса" этот тип усилителей не прижился в силу малой экономичности, а по ту сторону они были в ходу еще долго.

Предельно простая схема такого усилителя, предназначенная для повторения любителями, приведена ниже (спасибо Клаусу, приславшему схему - без нее картина была неполной). Обратите внимание на дату...

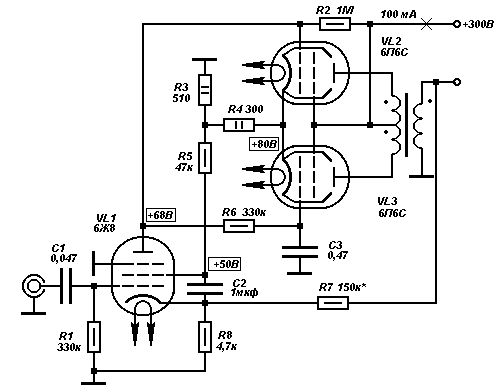

рис.1. Простой двухтактный усилитель Pвых = 6 Вт. Выходной каскад выполнен по схеме с катодной связью. Приведенное сопротивление нагрузки - 8 кОм. Конструктивные данные трансформатора неизвестны. В источнике питания использован двухполупериодный выпрямитель на прямонакальном кенотроне 5Y3GT и LC-фильтр. / Melvin Leibovitz Hi-Fi Power Amplifier (Electronic World, June 1961)

Интересно включение регулятора громкости на входе оконечного каскада и всего один переходной конденсатор. Степень катодной связи невелика, так что характер звучания, скорее всего, будет как у однотактника (с четными гармониками). Общей ООС нет, поскольку запас усиления невелик.

Однако введение ООС в пентодный усилитель крайне желательно - без нее выходное сопротивление очень велико. Это хорошо только для полосы СЧ (ибо снижает интермодуляционные искажения в динамике), а для всех остальных применений противопоказано. Глубокую ООС в усилитель можно ввести только при непосредственной связи каскадов.

рис.2. Двухтактный усилитель класса А. Усилитель выполнен по схеме с непосредственной связью каскадов и охвачен глубокой ООС (~30 дБ). Двухтактный выходной каскад работает в классе А. Он выполнен по схеме с катодной связью и не требует отдельного фазоинверсного каскада. Сетка VL3  заземлена по переменному току. Часть напряжения с катодов выходных ламп подана на экранирующую сетку VL1, что стабилизирует режим по постоянному току.

Налаживание сводится к подбору R1...R3 так, чтобы напряжение на управляющих сетках ламп составило -12 В относительно их катодов.

Выходной трансформатор выполнен на сердечнике Ш-22х50. Первичная обмотка содержит 2х1000 витков провода d=0,18 мм, вторичная - 42 витка провода d=1,25. Обмотки секционированы, вторичная обмотка размещена между слоями первичной. (В. Павлов. Высококачественный усилитель НЧ (Радио, №10/1956, с.44)

Усилители в режиме A обеспечивают высокое качество звучания, однако переход к режиму AB при той же мощности рассеяния на аноде позволяет получить в два-три раза большую выходную мощность. Выходной каскад в режиме AB уже не может работать с катодной связью, поэтому без отдельного фазоинверсного каскада не обойтись.

Желание сократить если не число ламп, то хотя бы число баллонов, привело к появлению схемы усилителя на двух триод-пентодах. Низкочастотные триод-пентоды были в свое время специально разработаны для однотактных усилителей приемников и телевизоров (триодная часть использовалась в драйвере, пентодная - в выходном каскаде). Однако в двухтактном применении они тоже не подкачали. У публикуемой ниже схемы было немало воплощений. Ультралинейный вариант, например, был в самом первом издании книги Гендина "Высококачественные любительские УНЧ" (1968 г.)

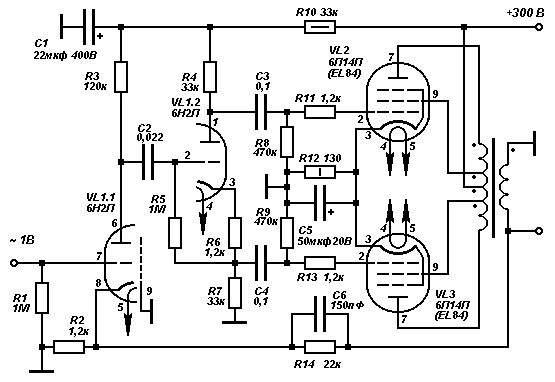

рис.3Двухтактный усилитель на триод-пентодах. Pвых = 10 Вт. Фазоинвертор по схеме с разделенной нагрузкой, связь с первым каскадом непосредственная. Выходной каскад пентодный с фиксированным смещением. Известны также варианты этой схемы с ультралинейным включением выходных ламп, с комбинированным и автоматическим смещением. Конструктивные данные трансформатора неизвестны. Цепь R3C2 обеспечивает устойчивость усилителя с замкнутой петлей ООС.

Кстати, об ультралинейном включении выходных пентодов. В двухтактном варианте у них появляется еще один плюс - дополнительная компенсация гармоник, возникающих в выходном каскаде. Поэтому подавляющее большинство любительских конструкций выполнены именно по ультралинейному варианту. В промышленных конструкциях отечественного изготовления ультралинейные усилители опять-таки не прижились из-за сложности выходного трансформатора. Для получения высоких характеристик необходима полная симметричность конструкции, секционирование обмоток, сложная коммутация. При использовании трансформаторов массового изготовления выигрыш от применения ультралинейной схемы незаметен.

Следующая схема стала классикой и послужила основой для бесчисленного множества конструкций.

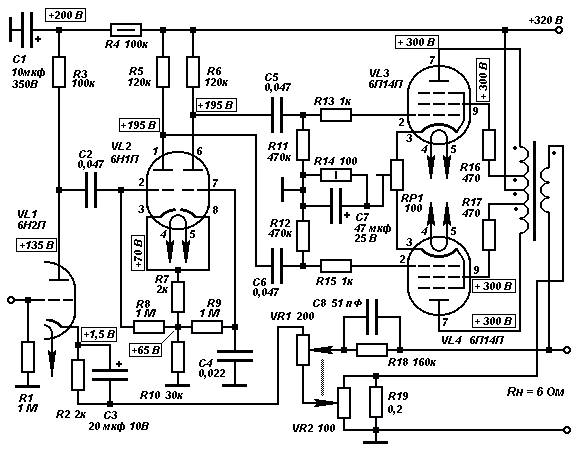

рис.4. Ультралинейный усилитель Pвых = 12 Вт, Кг< 0,5% Выходной трансформатор выполнен на сердечнике Ш 19х30 мм. Первичная обмотка содержит 2х(860+1140) витков проводом d=1,3 мм. Схема практически не нуждается в налаживании, что снискало ей популярность в промышленных и любительских конструкциях. Фазоинвертор выполнен по схеме с разделенной нагрузкой. В. Лабутин - Ультралинейный усилитель (Радио, №11/1958, с.42-44)

Несмотря на высокие характеристики и обычные пентодные, и ультралинейные усилители редко использовались без общей ООС. Применение ООС снижает выходное сопротивление усилителя и улучшает условия работы низкочастотных головок. Но для снижения выходного сопротивления усилителя можно использовать не только отрицательную, но и положительную ОС. В схеме следующего усилителя использована комбинированная обратная связь.

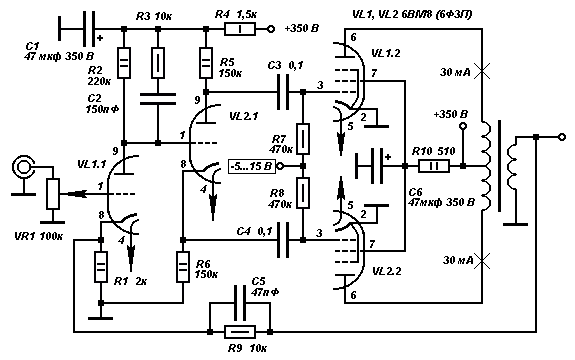

рис.5. Ультралинейный усилитель Основная особенность усилителя - комбинация ООС по напряжению и ПОС по току, улучшающая согласование усилителя с динамической головкой в области основного механического резонанса  Сигнал ПОС снимается с датчика тока (R19), включенного в "земляной" вывод выходного трансформатора. Глубина обеих обратных связей регулируется синхронно, что исключает самовозбуждение усилителя.
Первый каскад-усилитель напряжения. Фазоинвертор выполнен по схеме с катодной связью. Выходной каскад выполнен по типовой ультралинейной схеме и дополнен регулятором балансировки RP1  На втором триоде VL1 выполнен микрофонный усилитель Выходной трансформатор выполнен на сердечнике Ш25х40 Первичная обмотка содержит 2х(1100+400) витков провода d=0 18мм, вторичная - 82 витка провода d=0,86мм (60м) В. Иванов - Усилитель НЧ (Радио №11/1959 с.47-49)

Триодный выходной каскад обладает низкими искажениями и малым выходным сопротивлением даже без общей ООС. Характеристики каскада слабо зависят от приведенного сопротивления нагрузки. Это позволяет снизить индуктивность выходного трансформатора. Далее приведены два варианта схемы усилителя с выходным каскадом на двойном триоде.

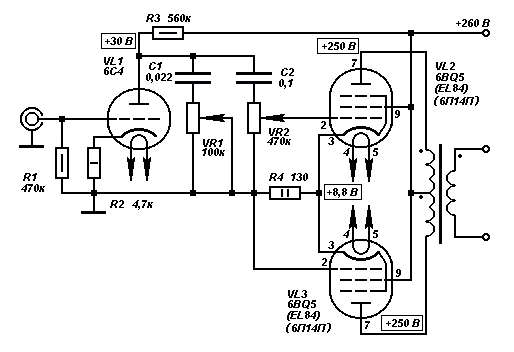

рис.6. Триодный усилитель Рвых=2,5Вт (+250В) Рвых=3,5Вт (+300В) Кг=3% (без ООС)
Первый каскад-усилитель напряжения на пентоде (Kv=280   350). Фазоинвертор с разделенной нагрузкой. Выходной каскад с фиксированным смещением. Для снижения фона на обмотку накала подан потенциал +40В. Выходной трансформатор выполнен на сердечнике Ш12 (окно 12х30мм), толщина набора 20мм. Первичная обмотка 2x2300 витков провода d=0,12мм, вторичная - 74 витка d=0,74мм. Силовой трансформатор выполнен на сердечнике Ш16 (окно 16х40мм), толщина набора 32мм. Сетевая обмотка содержит 2080 витков провода d=0,23мм, анодная - 2040 витков провода d=0,16мм, накальная - 68 витков провода d=0,84мм, обмотка смещения - 97 витков провода d=0,12мм
Е. Зельдин - Триодный усилитель класса В (Радио № 4/1967, с.25-26)

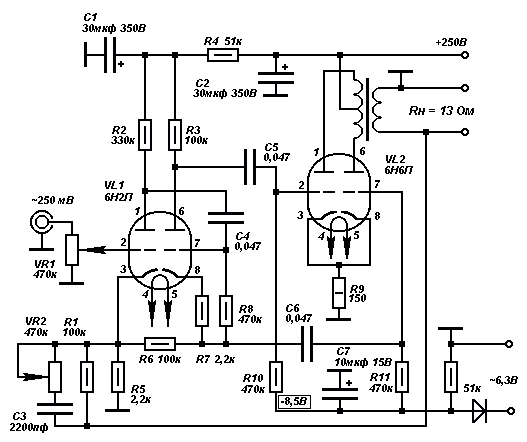

рис.7. Триодный усилитель Рвых = 2,5 Вт, Кг =0,7...1% В выходном каскаде применено комбинированное смещение (использована накальная обмотка). Выходной трансформатор выполнен на сердечнике Ш12 (окно 12х26мм), толщина набора 18мм. Первичная обмотка содержит 2x1800 витков провода d=0,1Змм, вторичная - 95 витков провода d=0,59мм (13 Ом)
Е. Зельдин - Триодный усилитель класса В (Радио № 4/1967, с.25-26)
