Многие наши радиолюбители интересуются адаптеризацией музыкальных инструментов и, в частности, особый интерес вызывает
адаптеризация гитары. В журнале «Радио» приводилось несколько таких конструкций. В чешском журнале «Аматерске Радио» было
опубликовано описание вибратора — дополнения к усилителю для электрической гитары. При использовании этого вибратора звук
гитары приобретает специфическую окраску. Вибратор включается только при тихих пассажах, этим достигается весьма выразительный
эффект. В усилителе воспроизведения можно, смотря по характеру музыки, менять интенсивность и частоту вибрации в пределах
от 2 до 10 Гц (обычно выбирают частоту постоянной, равной 6 Гц).
Все устройство вибратора состоит из генератора колебаний управляющей частоты (в 2—10 Гц) и предварительного каскада
усиления, который управляется этими колебаниями (рис. 1). С этого усилителя напряжение подается на дальнейшие каскады усилителя
воспроизведения. Силовая часть вибратора не рассматривается, он может
питаться от силовой части самого усилителя или подключаться как приставка между датчиком гитары и усилителем воспроизведения.
Особое внимание нужно обращать на хорошую фильтрацию анодного тока. Поэтому вибратор (предварительный усилитель и генератор управляющей частоты) включается
через отдельный фильтр C8R5C9.
Рис. 1 (конец сопротивления R12 должен быть соединен с шасси, а не с R11)
Фазопереворачивающей цепочкой обратной связи генератора является четырехполюсник, составленный из сопротивлений и конденсаторов
(рис. 2, а, б). Данные деталей четырехполюсника подобраны так, что выходное напряжение Uвых
сдвинуто по отношению к входному Uвх на 180°. Постепенный сдвиг фаз иллюстрируется диаграммой в
правой части рис. 2, а.
Рис. 2
Если вместо одного из сопротивлений четырехполюсника, либо его части включить переменное сопротивление, то можно в определенных
пределах плавно менять управляющую частоту.
В фазопереворачивающей цепочке генератора (рис. 1) вместо одного сопротивления 400 кОм использовано сопротивление
RT (500 кОм), шунтированное потенциометром R8 (1 или 2 МОм), сопротивление
которого изменяется по логарифмическому закону. С движка потенциометра напряжение управляющей частоты через разделительное
сопротивление R1 подается на первую сетку лампы 6F31 (Л2). Включение остальных
электродов обычное и не требует подробного пояснения.
Если движок потенциометра R8 находится в верхнем конце дорожки, напряжение управляющей частоты
периодически смещает рабочую точку лампы Л2, вследствие чего
меняется крутизна и тем самым и . усиление. Когда на входные зажимы предварительного усилителя поступает сигнал (гон), на выходных зажимах
амплитуда его меняется в такт со сдвигами
рабочей точки, т. е. в такт с управляющей частотой. Если движок сопротивления R8 смещается к нижнему
концу дорожки, пределы сдвига рабочей точки сближаются и в нижнем положении движка действие вибратора прекращается. В этом
случае лампа Л2 является только усилителем.
Вибраторную приставку можно выполнять практически двумя способами: в первом случае к уже использовавшемуся усилителю
добавляется генераторная лампа, а входные цепи усилительной лампы включаются согласно рис. 1; во втором случае предварительный
усилитель и вибратор собираются на отдельном шасси. Включение и выключение вибратора при игре можно осуществлять ногой. Питание
(накал 6,3 В × 0,6 А; анод от 150 до 250 В) обеспечивается силовой частью уже имевшегося усилителя
воспроизведения. Для соединения приставки с усилителем необходим шнур, сплетенный из одного экранированного и двух обычных
проводов.
Рис. 3
При использовании вибратора нужно обратить внимание на неприятное явление,
которым иногда сопровождается работа его усилителя. Если последующие каскады
выполнены так, что усиливаются и самые низкие звуковые частоты, то управляющая частота проходит до самого громкоговорителя. Звучание
гитары будет тогда сопровождаться неприятным «щелканьем»
или «топаньем». В этом случае нужно между вибратором и последующим усилителем установить фильтр для подавления управляющей
частоты. Для этой цели наиболее подходит двойная Т — ячейка (рис. 3, а). Фильтр работает лучше всего в режиме холостого хода,
т. е. при нагрузке большим сопротивлением. Это условие вполне выполняется в случае подключения на выходе фильтра высокоомного входа усилителя (лампы)
Рис. 4
Однако если в генераторе применяется плавное изменение управляющей частоты, использовать двойной Т-образный фильтр нельзя.
Но практически полное поглощение управляющей частоты можно все-таки получить, используя НЧ фильтр из двух или трех RC ячеек,
схема которого изображена на рис. 3, б, включив этот фильтр опять же между предварительным усилителем вибратора и
дальнейшими каскадами. Граничная частота фильтра f выбирается так, чтобы она была выше управляющей частоты f,
но ниже самой низкой из усиливаемых частот, т. е. в пределах между 10 и 50 Гц.

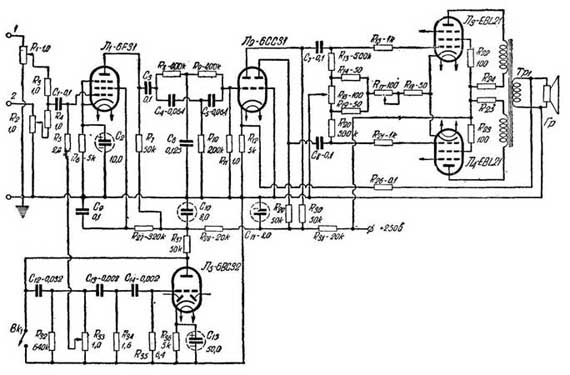

Полная схема усилителя для гитары приведена на рис. 4. Во входном усилителе использована лампа 6F31 (Л1).
Генератор управляющей частоты (6 Гц) собран на лампе 6ВС32 (Л5). Величина управляющего
напряжения регулируется потенциометром R33. Кнопка Bк1 используется для быстрого включения и
выключения вибратора.
Первый каскад усилителя выполнен с двумя входами, на которые подаются напряжения, снимаемые с датчика гитары и микрофона.
Так как при изменении положений движков оба входа до некоторой степени влияют друг на друга, необходимо каждое из входных
напряжений установить достаточным по величине.
Двойной Т-образный фильтр между лампами Л1 и Л2 служит для поглощения управляющей частоты 6 Гц.
Если действие его недостаточно, можно установить две или три RC ячейки (рис. 3, б) Лампа 6СС31 (Л2)
работает в качестве фазоинвертора двухтактного каскада, в котором используются лампы EBL21 (Л3 и
Л4). Анодные токи выходных ламп уравниваются потенциометром R16 и устанавливаются
нужной величины. Измерение тока выходных ламп производится по падению напряжения на сопротивлениях R24
и R25. Эти сопротивления должны быть одинаково стабильные и равные по величине (можно брать их величиной
от 1 до 10 Ом).
Лампу 6F31 можно заменить ее аналогом 6К4П; лампу 6СС31 —отечественной лампой 6Н15П; выходную лампу EBL21 — нашей лампой
6П14П. Что же касается лампы 6ВС32, то наиболее близка по параметрам к ней лампа 6Г7. Вполне возможно, что после замены ламп
величины некоторых деталей придется подобрать экспериментально.
Выходной трансформатор Тр1 собран на сердечнике сечением 6— 8 см2, площадь
окна пластин 10 см2. Первичная обмотка его содержит 1880×2 витков провода диаметром 0,2 мм, вторичная
80 витков провода диаметром 1,2 мм.
