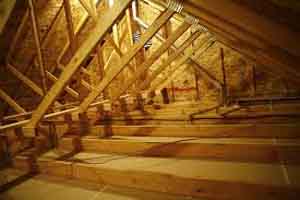

Обустройство жилой мансарды требует дополнительных знаний в области звукоизоляции. Некоторые тонкости и нюансы известны только опытным строителям. В зависимости от расположения мансарды, может потребоваться дополнительная звукоизоляция стен, пола или крыши. В зависимости от вида шума – воздушный, ударный, структурный, меняется технология звукоизоляции жилой мансарды.

Зачем вообще нужна звукоизоляция мансардного этажа? На самом деле смысл в том, чтобы лишние звук и шум не досаждали в других помещениях. Шум любого происхождения, будь то шаги или стуки перегородок, которыми зачастую делят пространство мансард, будут доноситься в других комнатах дома. Кроме того, сегодня мансарды нередко используются в качестве жилых помещений. Соответственно правильный подход к обустройству данного пространства гарантирует комфорт его эксплуатации.

Способы звукоизоляции мансарды

Качественная шумоизоляция разных частей мансарды требует определенных технологических походов с использованием тех, или иных отделочных материалов.

Для ликвидации дискомфорта связанного с доносящимися с улицы звуков, необходимо обеспечить многослойную защиту стен и крыши мансарды. Наружная обшивка ОСП, кровля шифером или черепицей гарантированно справится с задачей отражения воздушных шумов. Перечисленные кровельные материалы гарантируют надежную защиту от ударных звуков, причиной происхождения которых может послужить дождь, или падение веток и других предметов, поднимаемых в воздух сильным ветром во время грозы. Дополнительную звукоизоляцию крыши обеспечивает специальная эластичная подложка.

Внутренняя отделка мансарды должна поглощать звук. Для этих целей идеально подходит минвата, которая также обеспечивает высокий уровень теплоизоляции.

Выбор остекления мансарды играет не менее важную роль в общей картине звукоизоляции. Лучшим вариантом станут стеклопакеты с несколькими камерами.

Структурные шумы возникают из-за наличия погрешностей непосредственно в самой несущей конструкции объекта жилой недвижимости, или таких инженерных коммуникаций, как система отопления, водопровод, канализация.

Ликвидировать подобные звуки поможет отделка стен и потолков гипсокартоном, или деревянной вагонкой.

Звукоизоляцию пола мансарды превосходно обеспечивают такие материалы как минвата, войлок, пенопласт, пенополиэтилен.

Их применение гарантированно обеспечит полную шумоизоляцию расположенных ниже комнат от ударных звуков с мансарды, и воздушных звуков в самой мансарде.
