Силовой трансформатор усилителя собран на сердечнике из пластин УШ-30, толщина набора 60 мм. Расположение обмоток трансформатора показано на рис.67. Выходной трансформатор выполнил на таком же сердечнике, что и силовой. Все слои вторичной обмотки выходного трансформатора соединены параллельно и содержат одинаковое число витков. Намоточные данные трансформаторов приведены в таблице.
    При монтаже усилителя следует выполнить два условия: все заземляемые цени усилителя соединить с шасси в одной точке, лучше всего около первой лампы пли входного гнезда, а отрицательные выводы конденсаторов фильтра подключить к катодным резисторам тех ламп, анодное напряжение которых они фильтруют. Закончив сборку, усилитель можно включить в сеть, предварительно вынув из него все лампы. В первую очередь с помощью вольтметра рекомендуется проверять напряжения питания анодов +510 В, экранирующих сеток +270 В и смещения -80 В выходных ламп. Затем потенциометрами R20 и R23 установить на управляющих сетках 6РЗС напряжение -45 В. После этого можно вставить лампы 6РЗС и резисторами R20 и R23 установить ток катода равным 25 мА. Такому току соответствует падение напряжения 0,25 В на резисторах R31 и R32. Далее вставляют лампы 6Н6П и 6Н1П и проверяют параметры усилителя. Если усилитель возбуждается, следует поменять местами концы вторичной обмотки выходного трансформатора. .
    Далее...

Немного об эквалайзерах

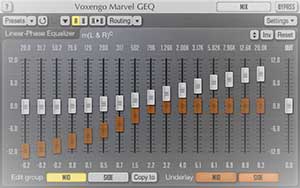

Казалось бы очень простое и давно известное техническое средство - эквалайзер. Однако, не все с ним так просто. Давайте разбираться. Если характеристики аудио сигнала регулируются только в двух диапазонах, чаще ВЧ и НЧ, то такое регулировки, как правило, называют Тембр. Если полос и регулировок больше, то их называют Эквалайзер. Эквалайзеры бывают аппаратные и программные. Аппаратные, в свою очередь, делятся на построенные на аналоговой элементной базе, сейчас это большая редкость, и на цифровой базе. Программных эквалайзеров придумали много, и большая их часть может быть загружена здесь ekvalajzer.ru.

Теперь о сути применения. Если бы со звуком все было хорошо, то никакое дополнительное аппаратное устройство или программный модуль никто не стал бы использовать. Только когда при воспроизведении чего-то явно не хватает, начинаются попытки улучшить звук и здесь эквалайзер является одним из решений. В основе причин использования дополнительных устройств или программ лежит экономия средств на основной аудио тракт. Поддержание равномерного воспроизведения во всей воспринимаемой ухом полосе частот стоит дорого. Любая экономия оборачивается, в первую очередь, завалами АЧХ в области нижних и верхних частот и общей ее неравномерностью. Именно поэтому так востребованы недорогие многоканальные эквалайзеры. Они пытаются хоть как-то исправить то, что было безнадежно испорчено аппаратной частью. Если с точки зрения восстановления приемлемой АЧХ это удается сделать, то можно считать цель достигнутой. Как правило, такого звука будет достаточно для игр и прослушивания незамысловатых композиций поп-исполнителей в автомобилях. Все прочие характеристики при этом будут безнадежно испорчены.

В первую очередь это относится к ФЧХ. Именно фаза сигнала наряду с его амплитудой позволяет осуществлять пространственное распределение источников звука в стерео записях. Звукоинженеры тратят много сил, чтобы правильно записать и совместить многочисленные звуки. Эквалайзер превращает их труд в ничто. Ни о каком английском, американском или японском звучании записей, пропущенных через эквалайзер, не может быть и речи. На выходе будет нечто, которое пригодно только для ознакомительного прослушивания.

Однозначно рекомендовать эквалайзер можно для систем, в которых источник аудио это файлы mp3, в качестве усилителя используется встроенная аудио карта, а на выходе подключены наушники или динамики, встроенные куда-то внутрь монитора. Здесь от эквалайзера будет реальная польза.

Статьи

Ламповый звук Тайны лампового звука Волшебство лампового звука [1] [2] Когда лампа лучше, чем транзистор [1] [2] Почему вакуумный триод звучит музыкально Схемотехника ламповых усилителей Лампы или транзисторы? Лампы! Однотактный ламповый усилитель для начинающих Двухтактные ламповые усилители Оконечный пушпульный усилитель - схема Уильямсона-Хафлера-Кероеса Рекомендации по повторению реплики схемы Уильямсона-Хафлера-Кероеса Однотактный усилитель с непосредственной связью. Схема Loftin-White [1] [2] Трехламповый усилитель Губина Однотактник на 300В Усилители низкой частоты Расчет каскада с нагрузкой в аноде Однотактный усилитель на лампе 807 [1] [2] Циклотрон. Мощный усилитель с выходными лампами ГУ-50 SE на RB300 Однотактный усилитель мощности на 300В. Модель WE91 для 90-х годов [1] [2] Как улучшить звучание HI-FI системы [1] [2] [3] [4] [5] [6] Лампы и звук: назад, в будущее [1] [2] [3] [4] [5] Однотактный ламповый ... [1] [2] [3] [4] [5] [6] [7] [8] [9] [10] Апгрейд усилителя XD845MKIII [1] [2] "Усилитель" для наушников на SRPP [1] [2] [3] [4] [5] [6] Ламповый High-End [1] [2] [3] [4] [5] [6] [7] [8] [9] [10] [11] [12] [13] [14] [15] [...] Обзор журнала Glass Audio за 1998 год [1] [2] Обзор журнала Glass Audio за 1999 год Корректор для винила Усилитель НЧ Даешь ONGAKU! Tubesaurus Rex Усилитель НЧ с комбинированной обратной связью Прибор для измерения напряжения накала высоковольтных кенотронов George Ohm живет в Харькове Ревизия однотактного усилителя с межкаскадным трансформатором Усилитель мощности НЧ с высоким КПД Двухканальный усилитель НЧ Усилитель НЧ с клавишным переключателем Радиотрансляционные установки ТУ-50 и ТУ-100 Портативный проигрыватель Усилитель НЧ Усилитель без выходного трансформатора Усилители без выходного трансформатора Лампово-полупроводниковый УМЗЧ Акустика Бытовые акустические системы [1] [2] [3] [4] [5] [6] [7] [8] [9] [10] [11] [12] [13] Там, где живут басы [1] [2] [3] [4] [5] [6] The Onken Enclosure Категории слухового восприятия [1] [2] Три взгляда на акустику помещений [1] [2] Акустика в которой мы живем [1] [2] Акустика офисов Мифы звукоизоляции Акустика отделочных материалов Акустический агрегат с объемным звучанием Акустические линзы для громкоговорителей Акустические измерения в практике радиолюбителя Акустический фазоинвертор Акустика студий [1] [2] Полезные советы разработчиков Hi-End Триод против пентода. Что выбрать? [1] [2] SINGLE-ENDED VS PUSH-PULL [1] [2] [3] [4] [5] [6] [7] Одноламповые усилители низкой частоты Как пользоваться характеристиками электронных ламп Многоламповые усилители НЧ на импортных лампах Контактно-резисторный коммутатор входов Как проверять аппаратуру в салоне Что лучше: 4 или 8 Ом акустика? Выходной трансформатор для однотактника. Быть или не быть линейным Простая и быстрая проверка трансформаторов Десять способов усовершенствовать вашу аудиокомнату Испытатель ламп Понижение уровня фона в усилителях Evolution Пять правил рационального питания Трансформаторы в однотактных усилителях Выходные трансформаторы Измерение характеристик выходного трансформатора [1] [2] Однотактный «Magnum» Какая лампа нам нужна Какая лампа нам нужна и будет ли она? Улучшенная конфигурация листов трансформаторной стали Должен ли УМЗЧ иметь малое выходное сопротивление? [1] [2] Звук: интересные наблюдения Вся правда об акустике ProAc Немного теории лампового звука О заметности искажений История лампы 300B Краткая история возникновения Hi-Fi Возможен ли "виниловый ренессанс?" [1] [2] [3] Hi-End: Мифы и реальность [1] [2] Как не заблудиться в кабельных джунглях? Побалуйте свои уши! [1] [2] Ограничение сигнала усилителем – можно ли работать в клиппинге? "Хай-Энд" умер, да здравствует "Хай-Энд"! [1] [2] Блестящие звукозаписи [1] [2] [3] Семь слов об ошибках аудиоэкспертизы Частотные, нелинейные и фазовые искажения Внешние факторы, влияющие на восприятие звука Многоканальный окружающий звук [1] [2] [3] [4] Магнитная запись: мифы и реальность Теория схемотехники и звукотехники Для начинающих. Как работает усилитель [1] [2] Принципы схемотехники электронных ламп [1] [2] [3] [4] [5] [6] [7] [8] Хрестоматия радиолюбителя, 1963г. [1] [2] [3] [4] [5] Конструктивный расчет входных и выходных трансформаторов [1] [2] Как работают звуковые трансформаторы Элементарная теория схем с обратной связью [1] [2] [3] Теория звукотехники Двухтактно-параллельный усилитель НЧ Особенности стандартов, описывающих мощность в звукотехнике Отрицательная обратная связь в усилителях Классы усилителей мощности Элементарная теория триода [1] [2] [3] [4] [5] [6] [7] [8] [9] Как работает лучевой тетрод О мощности, ваттах, децибелах... [1] [2] Теория звука [1] [2] [3] [4] Звук и цифровые технологии [1] [2] [3] [4] [5] [6] Проектирование абсолютно устойчивых усилителей [1] [2] [3] [4] [5] [6] [7] [8] [9] [10] Звуковые форматы Описание стандарта MP3 Правильная мощность Начинающим. Радиолампа Высококачественный усилитель низкой частоты Объемный звук [1] [2] [3] Парадоксы электрона Вибратор к гитаре Ламповый авометр Старая и популярная 12АХ7/ЕСС83 Принцип устройства и работы электро-вакуумных приборов Двухэлектродные лампы Трехэлектродные лампы Рабочий режим триода Многоэлектродные и специальные лампы Электронно-лучевые трубки Газоразрядные и индикаторные приборы Фотоэлектронные приборы Собственные шумы электронных ламп Особенности работы электронных ламп на СВЧ Специальные электронные приборы для СВЧ Надежность и испытание электровакуумных приборов Основы схемотехники ламповых усилителей Искажения в усилителях, их измерение, меры по снижению искажений Основные сведения о радиокомпонентах Источники питания Каскады усиления мощности Каскады предварительного усиления Широкополосные усилители Усилительный каскад с катодной нагрузкой [1] [2] Life in Vacuum. EL34 Life in Vacuum. 6H8C, 6H9C Life in Vacuum. SV572 SV6550 6C5C 6C3П/6C4П Двойной триод 6Н3П Пентод 6Ж5П 6П42С / 6П45С Лучевой тетрод 6П1П Пентод 6П14П в оконечном каскаде Двойной триод 6Н14П Кенотрон 1Ц11П Демпферный диод 6Ц10П Что и как мы слышим

Это интересно

Только аудиоэкспертиза способна направить усилия разработчиков аудиоаппаратуры в нужную сторону. Все их блуждания, частые заходы в тупики, а также возвраты к отвергнутым ранее идеям происходят, прежде всего, из-за просчетов аудиоэкспертизы. Будучи в большинстве случаев несостоятельной, аудиоэкспертиза лишила конструкторов аудиоаппаратуры правильных ориентиров, а поэтому их творческая деятельность так напоминает блуждание путников в лесу без компаса.
    Те, кто верит в возможность сделать без аудиоэкспертизы совершенную технику, только улучшая ее параметры, наверное, не догадываются, что эти характеристики были установлены в результате оценки слушателями заметности тех или иных искажений звучания, то есть опять же аудиоэкспертизой.
    Как нам ни обидно, но приходится признать, что объективные параметры аудиоаппаратуры вторичны по отношению к данным, добытым, как оказалось, недостоверной аудиоэкспертизой. Именно из-за этого, аудиоэкспертиза в конце концов оказалась в центре гордиева узла всех проблем аудиоиндустрии.
    В сложившейся ситуации многоопытные фирмы-производители, отчаявшись поймать “Жар-птицу” качества звучания все свои силы решили потратить на достижение комфортности звучания. То есть пошли по пути искоренения слышимых и даже “видимых” недостатков аудиоаппаратуры, справедливо полагая, что ее достоинства проще провозгласить в рекламе, чем получить в действительности. Примерно так, к счастью, пока еще за пределами СНГ, добились “потребительских качеств” клубники. В результате такой политики фирм меломаны и аудиофилы лишились достойной их аудиотехники и к тому же оказались беззащитными заложниками беспардонного пиара.
    Спасти их от информационного насилия может только свободная и правдивая аудиопресса...
