Силовой трансформатор усилителя собран на сердечнике из пластин УШ-30, толщина набора 60 мм. Расположение обмоток трансформатора показано на рис.67. Выходной трансформатор выполнил на таком же сердечнике, что и силовой. Все слои вторичной обмотки выходного трансформатора соединены параллельно и содержат одинаковое число витков. Намоточные данные трансформаторов приведены в таблице.
    При монтаже усилителя следует выполнить два условия: все заземляемые цени усилителя соединить с шасси в одной точке, лучше всего около первой лампы пли входного гнезда, а отрицательные выводы конденсаторов фильтра подключить к катодным резисторам тех ламп, анодное напряжение которых они фильтруют. Закончив сборку, усилитель можно включить в сеть, предварительно вынув из него все лампы. В первую очередь с помощью вольтметра рекомендуется проверять напряжения питания анодов +510 В, экранирующих сеток +270 В и смещения -80 В выходных ламп. Затем потенциометрами R20 и R23 установить на управляющих сетках 6РЗС напряжение -45 В. После этого можно вставить лампы 6РЗС и резисторами R20 и R23 установить ток катода равным 25 мА. Такому току соответствует падение напряжения 0,25 В на резисторах R31 и R32. Далее вставляют лампы 6Н6П и 6Н1П и проверяют параметры усилителя. Если усилитель возбуждается, следует поменять местами концы вторичной обмотки выходного трансформатора. .
    Далее...

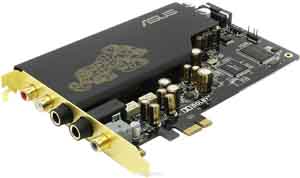

Звуковой адаптер – это одна из составляющих системного блока компьютера, отвечающая за проигрывание звука. Без данной детали любой ПК, независимо от формата, не воспроизведет ни одну мелодию. Однако, бывает что звуковая карта установлена, но устройство продолжает оставаться безмолвным. Причина может заключаться в неправильных настройках системы. Также корректировка настроек может понадобиться, если звук проигрывается с искажениями.

Первый этап настройки начинается с раздела «диспетчер звука». Чтобы его найти зайдите в «диспетчер звука»(в правом нижнем углу цветная иконка-динамик). Важно не перепутать его со значком динамика, который отвечает за регулировку громкости.

В появившемся окне можно выполнять различные настройки, ориентируясь по своим предпочтениям. К примеру, изменить тон, эффект или окраску звука.

Панель «микшер» отвечает за шкалу регулировки порогов громкости, начиная от самого низкого уровня. Использовав его можно полностью отключить проигрывание или активировать усилитель микрофона.

Для более подробной настройки предусмотрены пункты «Микрофон» и «Звуковые входы и выходы». Также в этом разделе пользователю будет доступно руководство звуковой системой компьютера.

Программное обеспечение звуковых карт, в зависимости от производителя, может отличаться в интерфейсе управления, но, как правило, незначительно. Все же, может произойти так, что пользователь не найдет диспетчер звука(удален из панели быстрого запуска), тогда можно воспользоваться панелью управления. Для платформы Windows XP требуется зайти в «Пуск» - «Панель управления» - «Звуки и аудио устройства». В Windows 7,8,10 процесс аналогичный, но конечный раздел называется «Звук».

Перед пользователем предстает меню настройки звуковых устройств. Возможностей в этом разделе больше, чем в «Диспетчере звука», но общая суть одинакова. Особого внимания требует меню «Речь». Как правило, в нем чаще, чем в других, случаются сбои в настройках программ записи. После клика на «Проверка» появится мастер проверки устройств, который проведет анализ звукового оборудования и даст рекомендации по улучшению работы или устранению поломок.

Бывает, что разобраться с проблемой самостоятельно очень сложно, особенно для обычного пользователя ПК. В таком случае рекомендуется обратиться в технический сервис, где вам будет предоставлена компьютерная помощь. Опытные мастера быстро устранят неполадку и произведут правильную настройку звуковой карты.
