Один их первых радиоприемников выпускавшихся в СССР и сохранившийся только в немногочисленных коллекциях ценителей антикварной советской радиотехники приемник ПЛ-2.

С 1930 года Электротехническим трестом заводов слабого тока выпускался 2-х ламповый универсальный радиоприёмник ПЛ-2. Его универсальность заключалась в возможности работы как просто детекторным приемником, как детекторным с усилителем, так и регенеративным одноламповым и регенеративным 2-х ламповым. Вторая радиолампа приемника использовалась для усиления низких частот. Также ламповый радиоприемник ПЛ-2 можно было использовать как одноламповый усилитель низких частот.

Настройка приемника осуществляется с помощью контактного переключателя (слева на верхней панели), включающего в колебательный контур большую или меньшую емкость антенного вариометра (левая ручка со шкалой), позволяющего плавно изменять настройку.

У рукоятки антенного вариометра помещена маленькая ручка механического верньера. Простая и оригинальная конструкция верньера позволяет осуществлять настройку как без его применения (ручка верньера отодвинута влево), так и с помощью него (ручка верньера вплотную соприкасается с ручкой вариометра).

При отсутствии батарей и ламп ПЛ-2 можно использовать в качестве простого детекторного приемника, детекторный контур которого с помощью вариометра связи (правая ручка со шкалой) индуктивно связан с антенным контуром. Переменная детекторная связь обеспечивает отстройку от мешающих станций.

Радиоприемник ПЛ-2, обладая всеми преимуществами регенеративных приемников был предназначен главным образом для приема в провинции отдаленных станций. Очень многие станции при этом были достаточно громко слышны даже при работе на одной детекторной лампе. Прием сигнала наиболее отдаленных станций или увеличение громкости приема ближних достигался использованием в работе двух ламп, детекторной и лампы усиления низкой частоты.

Универсальность приемника делала его незаменимым для приема как ближних, так и дальних станций. Диапазон до 1800 метров позволял принимать большинство заграничных радиостанций. Особым преимуществом ПЛ-2 в сравнении с предшественниками стала возможность работы на лампах МДС, что позволяло в 30-ые годы свести к минимум эксплуатационные расходы.

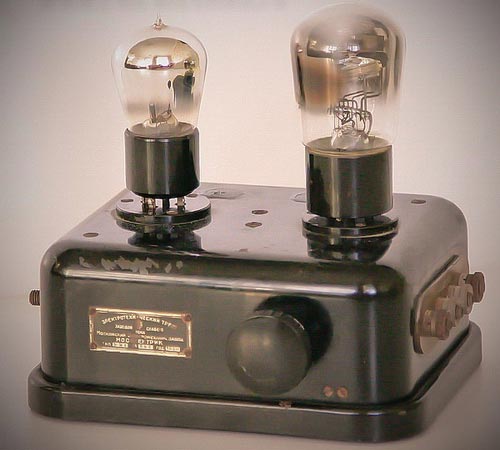

Усилитель низкой частоты "УН-2" , которым могли комплектоваться приемники ПЛ-2, с 1929-го года выпускал трест "Электросвязь". Усилитель "УН-2" предназначался усиливать сигнал с выхода детекторного или лампового (выходя на головные телефоны) радиоприёмника и обслуживание достаточно больших аудиторий при помощи нескольких громкоговорителей.

Коллекционный усилитель типа УН-2 благодаря своей универсальности и компактности являлся незаменимым приборов в случаях, когда уровень принятых сигналов желательно было довести до повышенной силы громкости.

УН-2 позволял включение как после ламповых, так и после детекторных приемников. Именно для этих целей поделена на секции первичная обмотка входного трансформатора. Для использования усилителя после детекторного приемника необходимо было соединить гнезда последнего с зажимами усилителя "кристалл". В случае работы антикварного УН-2 с ламповым приемником присоединение производилось к зажимам "лампа".

При работе усилителя на различных лампах, микро и УТ, можно было добиться качественного обслуживания аудитории от 75-и до 200-от человек соответственно.

В настоящее время ламповые радиоприемники ПЛ-2 , как и усилители УЛ-2, представляют ценность для коллекционеров – радиолюбителей и для истинных любителей собирающих коллекции ранних образцов советской радиотехники.
