Силовой трансформатор усилителя собран на сердечнике из пластин УШ-30, толщина набора 60 мм. Расположение обмоток трансформатора показано на рис.67. Выходной трансформатор выполнил на таком же сердечнике, что и силовой. Все слои вторичной обмотки выходного трансформатора соединены параллельно и содержат одинаковое число витков. Намоточные данные трансформаторов приведены в таблице.
    При монтаже усилителя следует выполнить два условия: все заземляемые цени усилителя соединить с шасси в одной точке, лучше всего около первой лампы пли входного гнезда, а отрицательные выводы конденсаторов фильтра подключить к катодным резисторам тех ламп, анодное напряжение которых они фильтруют. Закончив сборку, усилитель можно включить в сеть, предварительно вынув из него все лампы. В первую очередь с помощью вольтметра рекомендуется проверять напряжения питания анодов +510 В, экранирующих сеток +270 В и смещения -80 В выходных ламп. Затем потенциометрами R20 и R23 установить на управляющих сетках 6РЗС напряжение -45 В. После этого можно вставить лампы 6РЗС и резисторами R20 и R23 установить ток катода равным 25 мА. Такому току соответствует падение напряжения 0,25 В на резисторах R31 и R32. Далее вставляют лампы 6Н6П и 6Н1П и проверяют параметры усилителя. Если усилитель возбуждается, следует поменять местами концы вторичной обмотки выходного трансформатора. .
    Далее...

Как и большинство других современных ноутбуков, а также персональных компьютеров, устройства компании Lenovo оснащены выходом акустического сигнала. Речь идет не о линейном выходе, которым традиционно оборудованы все стационарные ПК, а гнезде аудио выхода, предназначенном, прежде всего для подключения дополнительных акустических устройств. Это могут быть наушники или микрофон, головной телефон или дополнительные колонки, усилители звука и прочие акустические приборы.

Посредством подключения дополнительных акустических устройств к аудио выходу ноутбуков Lenovo пользователь получает возможность дублировать звуки, подаваемые на основные динамики или усиливать их звучание. По сути аудио выход это ни что иное, как стандартный интерфейс, основной функцией которого является передача аналоговых звуковых сигналов на различные акустические устройства. С его помощью можно транслировать звук с ноутбука не только посредством основных динамиков, встроенных в устройство, но также за счет других аудиоприборов.

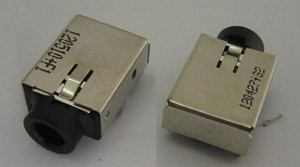

В большинстве современных ноутбуков компании Lenovo для подключения наушников или микрофона используется комбинированный разъём 3.5 мм. Он может быть расположен на передней или боковых панелях. Выбор такого места положения производители объясняют стремлением повышения удобства эксплуатации устройства при подключении к ним наушников или иных дополнительных аудиоприборов. Если пользователь нуждается в подключении проводной гарнитуры, то, скорее всего ему потребуется обзавестись 4-х пиновым переходником-разветвителем. Этот элемент можно спаять самостоятельно, если конечно у вас есть опыт в подобной сфере деятельности.

Причины отсутствия звука и способы их устранения

Отдельные пользователи указывают на неисправность аудио выхода. Причин для появления подобного рода проблем не мало. Они могут заключаться как в аппаратной, так и программной неисправности. Иногда звук в дополнительных аудиоприборах пропадает из-за механического повреждения разъема.

Предпринимая попытки выяснить суть проблемы, первым делом что может сделать пользователь, это перезагрузить службу звука на ноутбуке, или полностью перезагрузить устройство. Если после этого проблема не устранилась, следует прибегнуть к переустановке драйвера звукового адаптера. Найти подобный софт можно на сайте компании Lenovo.

Стоит также сказать о наличии множества утилит. Запуск подобных приложений на ноутбуке поможет выявить причину проблемы с отсутствием звука на устройствах, подключенных к разъему аудио выхода и устранить ее.
