Благодаря высокому уровню развития современных инновационных технологий, существует множество качественных звукоизоляционных материалов, при помощи которых можно создать хорошую преграду для проникновения шума в помещения.

Выделяют материалы двух категорий: синтетические и на основе натурального сырья. Они не поддаются горению, экологичные, а главное - поглощают и рассеивают шум. К их разновидности можно отнести: «сэндвич» и виброакустические панели.

Для изолирования помещений от шума существуют материалы, сделанные на основе сырья из каучука, гипсокартона, полиуретана, полиэтилена или меламина. Их производят методом вспенивания.

Очень высокий уровень звукопоглощения имеют стекловата, минеральная вата, стекловолокно и материалы из натуральной пробки. Их хорошей отличительной чертой является легкость, пористость структуры.

Шумоизоляция гипсокартоном

Для того чтобы изолировать помещение от посторонних звуков, используя гипсокартон, необходимо предварительно заделать все щели в стенах, нанести штукатурку, а потом уже монтировать гипсокартон. Во время процесса монтирования материала из гипсокартона, желательно использовать резиновые прокладки, которые выполняют дополнительную функцию в создании звукоизоляции.

Во время монтирования гипсокартона к поверхности стены, возникают щели между стеной и материалом, - их нужно заполнять монтажной пеной.

Часто при осуществлении процесса изолирования специалисты используют два слоя звукоизоляции: из гипсокартона и гипсоволокна.

Шумоизоляция автомобиля

Материалы для салона автомобиля отличаются от звукоизоляционных материалов для помещений. При выборе материалов, которые поглощают шум в салоне автомобиля, важно учитывать решение задачи «избавление от шума», который возникает во время работы мотора или резкого торможения при высокой скорости или других внешних звуков.

Шумоизоляция автомобиля осуществляется при помощи материалов, которые можно разделить на три категории: виброизоляционные, шумоизоляционные, материалы против скрипа. Их можно использовать в комплексе в обязательном порядке при соблюдении правил технологии применения.

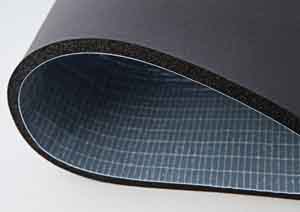

Более распространенные: первой категории - виброизоляция SGM, Вибро М2Ф; второй - шумоизоляция Сплэн; третьей категории – Антискрип. Материалы гибкие, эластичные, многие из них имеют липкую основу и декорирование на тканевой основе. В комплексе с названными материалами используется поролон.
