Каждый день, пользуясь бытовой электроникой, невольно обращаешь внимание на эргономичный корпус, удобное расположение кнопок и привлекательный внешний вид. Оригинальный и практичный корпус устройства – это результат напряженной работы промышленных дизайнеров, специализирующихся на создании прототипов будущих устройств.

Промышленный дизайн как он есть

Конечная цель промышленного дизайна заключается в улучшение внешних достоинств выпускаемой электроники. Удачно спроектированный корпус во многом обуславливает коммерческий успех продукта. Учитываются малейшие нюансы эргономики, безопасности, ремонтопригодности и рентабельности.

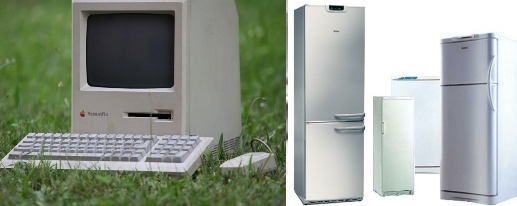

Небольшой пример: компании Frog Design (корпус для первых моделей Macintosh) и Welldesign (дизайн холодильников Stinol) разработали успешную концепцию, которая определила высокий спрос на продукцию. И немаловажную роль сыграло именно прототипирование корпуса с учетом потребительских предпочтений.

Стадии промышленного дизайна

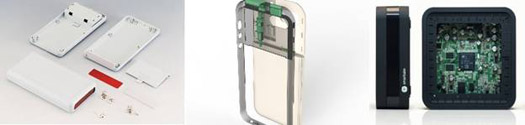

Промышленный дизайн начинается с генерирования общей концептуальной идеи, с последующей проработкой деталей. Затем, разрабатывается дизайн корпуса с учетом конструктивных особенностей. Особую роль играет правильный выбор материала (яркий пример – культовые модели телефонов от Nokia в титановом корпусе). Заключительный этап – создание прототипа будущего корпуса для проведения тестирования.

Новые технологии

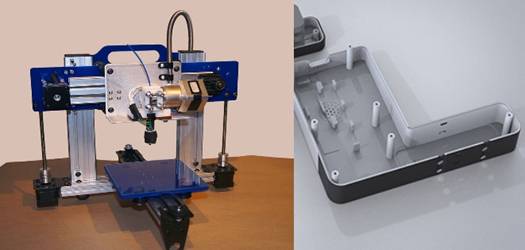

Процесс прототипирования корпусов бытовой электроники значительно ускорился после внедрения 3D печати. Например, разработка прототипа (одна из самых успешных отечественных компаний в сфере промышленного дизайна), проводится с использованием новейших технологий FDM и SLS. 3D модель позволяет визуально и тактильно оценить эргономику и функциональность корпуса, избежав недоработок еще на стадии проектирования.

Промышленный дизайн и технологичность

Инновационная разработка в области бытовой электроники, первое время будет востребована даже без учета внешнего вида и эргономичности. Достаточно вспомнить некоторые образцы отечественной компьютерной и мультимедийной техники. Но вот успешно конкурировать с моделями, созданными с учетом всех наработок в области промышленного дизайна, вряд ли получится. Так что прототипирование корпуса любой электроники, от смартфона до компьютерной мышки – это один из самых важных этапов производства.
