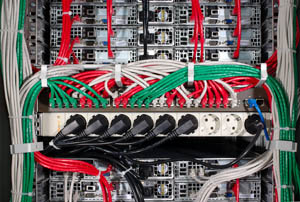

Монтаж слаботочных систем – это неотъемлемая часть строительства любого современного здания, подробнее здесь http://lanfix.ru/it_outsourcing. Установка звуко- и радиофикации без них просто невозможна. Монтаж данных коммуникаций имеет определенные правила.

Перед подготовкой к монтажу необходимо определить места расположения всех элементов, входящих в систему: распределительный щит, розетки, реле. При прокладке кабеля следует соблюдать правила, установленные для этих работ. Как правило, монтаж слаботочных систем производится на этапе строительства или капитального ремонта.

Расстояние между слаботочными проводами не должно быть меньше 50 см. Слаботочные кабеля нельзя устанавливать в стояке, где имеются силовые кабеля. Выполнение этого правила гарантирует безопасность радиоаппаратуры и высокое качество сигнала.

Сращивать несколько проводов категорически запрещено, прокладывать слаботочные коммуникации следует только из целого провода. Между собой провода могут пересекаться только под углом 90°.

Распределительный щит нельзя устанавливать над оконными или дверными проемами, это должна быть только глухая стена. Минимальное расстояние между потолком и распределительной коробкой составляет 30 см.

Открытый вариант монтирования применяется только на производственных предприятиях и в других нежилых помещениях. Для домов и офисов проектировщики рекомендует скрытую слаботочную систему. Висящие провода портят интерьер и вызывают массу неудобств. Для срытой проводки используются специальные пластиковые рукава и каналы в стенах.

В производственных помещениях прокладка кабеля осуществляется высоко, поэтому он не будет мешать работающим людям. Если снаружи слаботочная система монтируется под водостоком или окнами, обязательно должна быть предусмотрена защита кабеля от влаги.

Неотъемлемым условием прокладки слаботочного кабеля для звуко- или радиофикации является заземление. Для заземления монтажники применяют специальные шины из изолированных медных проводников.

Крепеж кабеля производится несколькими способами, но обычно это осуществляется при помощи монтажных скобок. Монтировать слаботочные сети рекомендуется по кратчайшему пути, который проходит параллельно или перпендикулярно полу.

Если коммуникации к объекту подводятся под землей, они должны идти по кабельной канализации. Еще одно условие – слаботочная сеть должна быть установлена с соблюдением всех норм пожарной безопасности.
