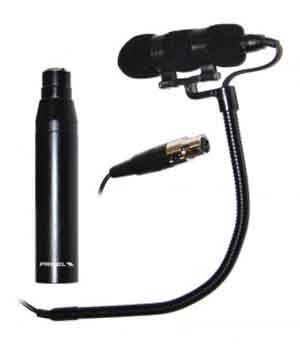

В системах видеонаблюдения и прослушки, а также в производстве телевизионных программ, озвучке, различных театральных постановках, концертах, и т.д. активно применяются устройства минимальных размеров. Изделия для профессиональной звукозаписи и звукоусиления отличаются исключительными характеристиками. Для них предусмотрен широкий выбор аксессуаров для крепления на любых музыкальных инструментах.

Миниатюрные микрофоны используются также в технике, например, в смартфонах, матрицах акустических датчиков и т.д. Минимальные размеры таких устройств сегодня составляют около 2 мм, однако рекордсменом является микрофон 1.5 х 0.7 мм, изготовленный турецким ученым, размеры которого пока никто не смог повторить. Среди микрофонов для систем видеонаблюдения и концертных минимальные размеры чаще всего составляют 3 мм.

Миниатюрные петличные микрофоны, обеспечивают недостижимые прежде отчётливость и разборчивость речи.

Чтобы выбрать микрофоны, наилучшим образом подходящие для конкретных целей, можно также открыть сайт, торгующий ими, где подробно описаны все новинки и опубликована другая полезная информация.

Конструкция высококачественных миниатюрных устройств обеспечивает высокий уровень выходного сигнала, при котором применение усилителей практически не нужно. Благодаря этому и низкому импедансу возможная длина кабеля достигает 300 метров.

Для расположения петличного микрофона на груди, что типично при озвучивании речи, характерны потеря средних высоких частот и подъём по средним низким, существенно ухудшающие разборчивость. Применение высококачественного миниатюрного микрофона обеспечивает акустическую эквализацию и устраняет эти проблемы без приборов обработки.

При уровне шума 23 дБ(A) высококачественные мини-микрофоны демонстрируют достаточно низкий уровень шума: даже очень тихий источник в нём не «утонет». Характерное сочетание низкого шума и высокого SPL обеспечивает широкий динамический диапазон.

Миниатюрные микрофоны DPA способны работать с уровнями звукового давления (SPL) в пределах от 134 до 154 дБ в пиках, что позволяет применять их на близком расстоянии к источникам высоких уровней громкости.

Самые современные цифровые миниатюрные устройства имеют следующий принцип работы: поступающий сигнал усиливается и регулируется после чего преобразуется с аналогового в цифровой и фильтруется несколькими цифровыми фильтрами. Отфильтрованный сигнал преобразуется обратно из цифрового в аналоговый и подается на выходной усилитель. Благодаря такой технологии на записи практически отсутствуют посторонние звуки, например, шум кондиционера.
