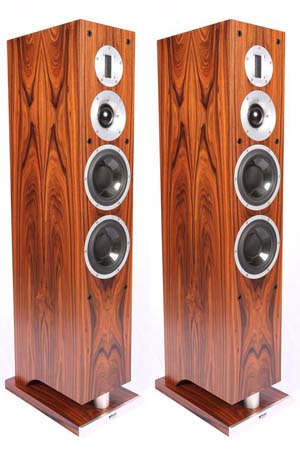

Акустическая система предназначены для воспроизведения качественного (чистого) звука. Это достигается за счет конструкции самого устройства, корпуса, наличия фазоинвертора, фильтров.

Корпус

Корпус для АС выполняется закрытого типа из древесины лиственных пород. Колонки всемирно известных брендов изготавливаются из деревянных брусков склеенных специальным вибропоглощающим клеевым составом. При этом должна обеспечиваться полная герметичность, чтобы избежать появления посторонних шумов и акустического замыкания.

В качестве материала выбирается клен, дуб, многослойная фанера из этих пород деревьев. Корпуса акустических систем, начиная с 500 Вт, могут изготавливаться из алюминия и высокопрочного пластика, отделанных шпоном из натурального дерева. Эти материалы способны обеспечить необходимую жесткость конструкции.

Конструкция с использованием звукового лабиринта в 2 -3 раза повышает качество звука. Внутри АС собирается канал для прохождения звуковой волны с поворотами под 90 ° в виде лабиринта. В результате прохождения звука по ходам такой конструкции возникает резонанс, за счет которого происходит усиление отдачи звукового потока на определенной частоте.

Во время работы излучатель создает впереди себя область с избыточным давлением воздуха, а сзади область низкого давления (разряженный воздух). При распространении звука происходит эффект наложения волн излучаемых передней и задней частью излучателя. В результате чего они практически гасят друг друга, и звуковой поток ослабевает в несколько раз. Это и называется акустическим замыканием, конструкция АС должна свести данный эффект к минимуму.

Рупорный вариант обладает звуковой отдачей резонансной частоты в 2 раза больше, чем лабиринтное исполнение. В разрезе такая конструкция напоминает все тот же лабиринт, но направляющий канал для звукового потока постоянно расширяется по экспоненциальному закону или конусно. Ходы могут поворачивать под разными углами. Колонки такого исполнения изготавливаются в виде вертикально расположенного прямоугольника. Диффузор находится в верху, а выходной канал внизу корпуса.

Фазоинвертор

За счет распространения в пространстве звуковой волны излучаемой передней и задней частью излучателя (динамика) достигается высокая чистота звука. В акустических системах в качестве фазоинвертора используется труба, прямоугольное отверстие и т. п. расположенное на передней или задней стенке колонки для инвертирования фазы звука.

Устройство, преобразовывающее входной сигнал в два сигнала, которые сдвинуты относительно друг друга по фазе на 180 °, т. е. инвертированы, называется фазоинвертором (ФИ).

ФИ располагается ниже уровня динамиков. При исполнении фазоинвертора на задней стенке необходимо обеспечить зазор 100 – 150 мм между корпусом и стеной для предотвращения искажения звука.

Размеры фазоинвертора определяются по номограммам. На первом этапе определяется собственная частота излучателя, а на втором его резонансная частота. Исходя из размеров динамиков, выбирают нужную номограмму. Длина туннеля должна быть на 30 – 40 мм меньше глубины кабинета.

Фильтры

Наличие фильтров для каждой частоты, излучаемой АС, увеличивает чистоту и качество звукового потока. Для бюджетных версий акустических систем в качестве фильтров применяются различные комбинации индуктивных катушек, резисторы, пленочные конденсаторы, изготовленные из полипропилена. АС премиум класса оснащены пассивными цифровыми кроссоверами для фильтрации звука.

Кроссовер – устройство для разделения входного сигнала на НЧ, СЧ и ВЧ и подачи их на соответствующие диффузоры или многополосные динамики.

Для домашнего использования профессионалы отдают предпочтение пассивным АС, у которых корпус колонок выполнен из древесины. Толщина стенок при мощности в 1000 Вт должна быть минимум 50 мм. При этом наличие фазоинвертора и пассивных фильтров обязательно для воспроизведения чистого звука. Мощность системы подбирается исходя из размеров помещения.
