Силовой трансформатор усилителя собран на сердечнике из пластин УШ-30, толщина набора 60 мм. Расположение обмоток трансформатора показано на рис.67. Выходной трансформатор выполнил на таком же сердечнике, что и силовой. Все слои вторичной обмотки выходного трансформатора соединены параллельно и содержат одинаковое число витков. Намоточные данные трансформаторов приведены в таблице.
    При монтаже усилителя следует выполнить два условия: все заземляемые цени усилителя соединить с шасси в одной точке, лучше всего около первой лампы пли входного гнезда, а отрицательные выводы конденсаторов фильтра подключить к катодным резисторам тех ламп, анодное напряжение которых они фильтруют. Закончив сборку, усилитель можно включить в сеть, предварительно вынув из него все лампы. В первую очередь с помощью вольтметра рекомендуется проверять напряжения питания анодов +510 В, экранирующих сеток +270 В и смещения -80 В выходных ламп. Затем потенциометрами R20 и R23 установить на управляющих сетках 6РЗС напряжение -45 В. После этого можно вставить лампы 6РЗС и резисторами R20 и R23 установить ток катода равным 25 мА. Такому току соответствует падение напряжения 0,25 В на резисторах R31 и R32. Далее вставляют лампы 6Н6П и 6Н1П и проверяют параметры усилителя. Если усилитель возбуждается, следует поменять местами концы вторичной обмотки выходного трансформатора. .
    Далее...

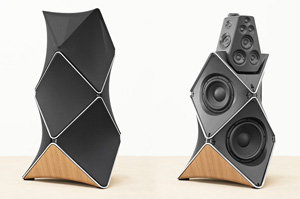

Акустические системы в наше время должны обладать стильным дизайном, украшать помещение и исполнять свою ключевую цель. Помимо этого, каким изощрённым не был бы дизайн акустики, стенки корпуса должны быть с минимальным собственным резонансом. В качестве материала для корпуса применяют фанеру, пластик и даже металл. Рассмотрим поподробнее.

Дерево. Из цельного дерева корпуса для акустических систем встречаются редко и присутствуют в элитных сегментах. Такая система считается дорогой и уступает по звучанию более дешевым аналогам из МДФ и ДСП. Акустические системы из цельного дерева выпускала компания Jean Marais Renault. В настоящее время такие корпуса уже не делают.

Фанера обладающая поглощающими свойствами в отличие от МДФ и ДСП, мало расслаивается, также считается дорогостоящим материалом. Делают такую акустику на заказ фирма Outline в различных сериях.

МДФ и ДСП устойчивы к механическим повреждениям и влагостойки, дешевле фанеры. Кстати, из прессованного МДФ создаются шедевры различной формы, и чем толщина стенок больше, тем жестче и качество звука лучше. Такие материалы корпусов чаще встречаются у фирм производителей: Jamo, B&W и JBL, HECO.

Металл, точнее алюминиевые сплавы, помимо физических свойств, он прекрасно позволяет понизить резонанс и повысить передачу высоких частот звукового диапазона. Эти акустические системы, в основном используются в рельефном дизайне, намеренно сделаны для применения в любых условиях, к примеру: на открытой площадке, веранде, возле бассейна или внутри двора. Выдерживают разные атмосферные условия, резкие перепады температур и высокие динамические нагрузки. Они всепогодны и, чаще всего, присутствуют на американском и немецком рынке фирм премиум-класса.

Самый распространенный материал – пластик, позволяющий изготавливать корпуса различной формы, недорог. Акустические системы бюджетного сегмента в основном из этого материала. Конечно, не все пластиковые колонки дают звук обязательно с низким качеством, качественную продукцию из пластика выпускает немецкая фирма Bell-Audio.

Есть и нововведение в дизайне акустических систем, с помощью 3D принтера воспроизводят самые причудливые формы, например акустика в форме человеческого внутреннего уха, такая конструкция придает басовитость, вследствие рупорной системы и резонансной спирали.

Подводя итог можно утверждать, что современные производители акустических систем применяют различные материалы для создания колонок. От стекла до вариантов, где корпуса нет вовсе.

Статьи

Ламповый звук Тайны лампового звука Волшебство лампового звука [1] [2] Когда лампа лучше, чем транзистор [1] [2] Почему вакуумный триод звучит музыкально Схемотехника ламповых усилителей Лампы или транзисторы? Лампы! Однотактный ламповый усилитель для начинающих Двухтактные ламповые усилители Оконечный пушпульный усилитель - схема Уильямсона-Хафлера-Кероеса Рекомендации по повторению реплики схемы Уильямсона-Хафлера-Кероеса Однотактный усилитель с непосредственной связью. Схема Loftin-White [1] [2] Трехламповый усилитель Губина Однотактник на 300В Усилители низкой частоты Расчет каскада с нагрузкой в аноде Однотактный усилитель на лампе 807 [1] [2] Циклотрон. Мощный усилитель с выходными лампами ГУ-50 SE на RB300 Однотактный усилитель мощности на 300В. Модель WE91 для 90-х годов [1] [2] Как улучшить звучание HI-FI системы [1] [2] [3] [4] [5] [6] Лампы и звук: назад, в будущее [1] [2] [3] [4] [5] Однотактный ламповый ... [1] [2] [3] [4] [5] [6] [7] [8] [9] [10] Апгрейд усилителя XD845MKIII [1] [2] "Усилитель" для наушников на SRPP [1] [2] [3] [4] [5] [6] Ламповый High-End [1] [2] [3] [4] [5] [6] [7] [8] [9] [10] [11] [12] [13] [14] [15] [...] Обзор журнала Glass Audio за 1998 год [1] [2] Обзор журнала Glass Audio за 1999 год Корректор для винила Усилитель НЧ Даешь ONGAKU! Tubesaurus Rex Усилитель НЧ с комбинированной обратной связью Прибор для измерения напряжения накала высоковольтных кенотронов George Ohm живет в Харькове Ревизия однотактного усилителя с межкаскадным трансформатором Усилитель мощности НЧ с высоким КПД Двухканальный усилитель НЧ Усилитель НЧ с клавишным переключателем Радиотрансляционные установки ТУ-50 и ТУ-100 Портативный проигрыватель Усилитель НЧ Усилитель без выходного трансформатора Усилители без выходного трансформатора Лампово-полупроводниковый УМЗЧ Акустика Бытовые акустические системы [1] [2] [3] [4] [5] [6] [7] [8] [9] [10] [11] [12] [13] Там, где живут басы [1] [2] [3] [4] [5] [6] The Onken Enclosure Категории слухового восприятия [1] [2] Три взгляда на акустику помещений [1] [2] Акустика в которой мы живем [1] [2] Акустика офисов Мифы звукоизоляции Акустика отделочных материалов Акустический агрегат с объемным звучанием Акустические линзы для громкоговорителей Акустические измерения в практике радиолюбителя Акустический фазоинвертор Акустика студий [1] [2] Полезные советы разработчиков Hi-End Триод против пентода. Что выбрать? [1] [2] SINGLE-ENDED VS PUSH-PULL [1] [2] [3] [4] [5] [6] [7] Одноламповые усилители низкой частоты Как пользоваться характеристиками электронных ламп Многоламповые усилители НЧ на импортных лампах Контактно-резисторный коммутатор входов Как проверять аппаратуру в салоне Что лучше: 4 или 8 Ом акустика? Выходной трансформатор для однотактника. Быть или не быть линейным Простая и быстрая проверка трансформаторов Десять способов усовершенствовать вашу аудиокомнату Испытатель ламп Понижение уровня фона в усилителях Evolution Пять правил рационального питания Трансформаторы в однотактных усилителях Выходные трансформаторы Измерение характеристик выходного трансформатора [1] [2] Однотактный «Magnum» Какая лампа нам нужна Какая лампа нам нужна и будет ли она? Улучшенная конфигурация листов трансформаторной стали Должен ли УМЗЧ иметь малое выходное сопротивление? [1] [2] Звук: интересные наблюдения Вся правда об акустике ProAc Немного теории лампового звука О заметности искажений История лампы 300B Краткая история возникновения Hi-Fi Возможен ли "виниловый ренессанс?" [1] [2] [3] Hi-End: Мифы и реальность [1] [2] Как не заблудиться в кабельных джунглях? Побалуйте свои уши! [1] [2] Ограничение сигнала усилителем – можно ли работать в клиппинге? "Хай-Энд" умер, да здравствует "Хай-Энд"! [1] [2] Блестящие звукозаписи [1] [2] [3] Семь слов об ошибках аудиоэкспертизы Частотные, нелинейные и фазовые искажения Внешние факторы, влияющие на восприятие звука Многоканальный окружающий звук [1] [2] [3] [4] Магнитная запись: мифы и реальность Теория схемотехники и звукотехники Для начинающих. Как работает усилитель [1] [2] Принципы схемотехники электронных ламп [1] [2] [3] [4] [5] [6] [7] [8] Хрестоматия радиолюбителя, 1963г. [1] [2] [3] [4] [5] Конструктивный расчет входных и выходных трансформаторов [1] [2] Как работают звуковые трансформаторы Элементарная теория схем с обратной связью [1] [2] [3] Теория звукотехники Двухтактно-параллельный усилитель НЧ Особенности стандартов, описывающих мощность в звукотехнике Отрицательная обратная связь в усилителях Классы усилителей мощности Элементарная теория триода [1] [2] [3] [4] [5] [6] [7] [8] [9] Как работает лучевой тетрод О мощности, ваттах, децибелах... [1] [2] Теория звука [1] [2] [3] [4] Звук и цифровые технологии [1] [2] [3] [4] [5] [6] Проектирование абсолютно устойчивых усилителей [1] [2] [3] [4] [5] [6] [7] [8] [9] [10] Звуковые форматы Описание стандарта MP3 Правильная мощность Начинающим. Радиолампа Высококачественный усилитель низкой частоты Объемный звук [1] [2] [3] Парадоксы электрона Вибратор к гитаре Ламповый авометр Старая и популярная 12АХ7/ЕСС83 Принцип устройства и работы электро-вакуумных приборов Двухэлектродные лампы Трехэлектродные лампы Рабочий режим триода Многоэлектродные и специальные лампы Электронно-лучевые трубки Газоразрядные и индикаторные приборы Фотоэлектронные приборы Собственные шумы электронных ламп Особенности работы электронных ламп на СВЧ Специальные электронные приборы для СВЧ Надежность и испытание электровакуумных приборов Основы схемотехники ламповых усилителей Искажения в усилителях, их измерение, меры по снижению искажений Основные сведения о радиокомпонентах Источники питания Каскады усиления мощности Каскады предварительного усиления Широкополосные усилители Усилительный каскад с катодной нагрузкой [1] [2] Life in Vacuum. EL34 Life in Vacuum. 6H8C, 6H9C Life in Vacuum. SV572 SV6550 6C5C 6C3П/6C4П Двойной триод 6Н3П Пентод 6Ж5П 6П42С / 6П45С Лучевой тетрод 6П1П Пентод 6П14П в оконечном каскаде Двойной триод 6Н14П Кенотрон 1Ц11П Демпферный диод 6Ц10П Что и как мы слышим

Это интересно

Только аудиоэкспертиза способна направить усилия разработчиков аудиоаппаратуры в нужную сторону. Все их блуждания, частые заходы в тупики, а также возвраты к отвергнутым ранее идеям происходят, прежде всего, из-за просчетов аудиоэкспертизы. Будучи в большинстве случаев несостоятельной, аудиоэкспертиза лишила конструкторов аудиоаппаратуры правильных ориентиров, а поэтому их творческая деятельность так напоминает блуждание путников в лесу без компаса.
    Те, кто верит в возможность сделать без аудиоэкспертизы совершенную технику, только улучшая ее параметры, наверное, не догадываются, что эти характеристики были установлены в результате оценки слушателями заметности тех или иных искажений звучания, то есть опять же аудиоэкспертизой.
    Как нам ни обидно, но приходится признать, что объективные параметры аудиоаппаратуры вторичны по отношению к данным, добытым, как оказалось, недостоверной аудиоэкспертизой. Именно из-за этого, аудиоэкспертиза в конце концов оказалась в центре гордиева узла всех проблем аудиоиндустрии.
    В сложившейся ситуации многоопытные фирмы-производители, отчаявшись поймать “Жар-птицу” качества звучания все свои силы решили потратить на достижение комфортности звучания. То есть пошли по пути искоренения слышимых и даже “видимых” недостатков аудиоаппаратуры, справедливо полагая, что ее достоинства проще провозгласить в рекламе, чем получить в действительности. Примерно так, к счастью, пока еще за пределами СНГ, добились “потребительских качеств” клубники. В результате такой политики фирм меломаны и аудиофилы лишились достойной их аудиотехники и к тому же оказались беззащитными заложниками беспардонного пиара.
    Спасти их от информационного насилия может только свободная и правдивая аудиопресса...
