Для большинства владельцев автомобилей автозвук имеет не просто важное, а особенное значение. Качественное звучание музыки в салоне это всегда престижно. Воссоздать хороший звук в машине может каждый автовладелец, главное, соблюсти всю технологию установки акустической системы от начала и до конца.

Гарантировать качественный автозвук может правильный выбор оборудования с учетом объема и формы салона транспортного средства, его расположение и установка, наличие эффективной шумо- и виброизоляции в машине.

Выбор системы акустики

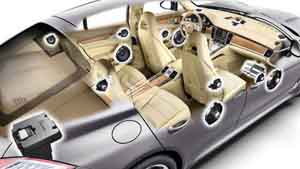

Акустическая система для автомобилей состоит из магнитолы, динамиков, сабвуфера, усилителя, чейнджера, проводов и креплений. Она бывает двух типов – компонентная и коаксиальная. Последний вариант не отличается особым качеством звучания из-за особой конструкции динамиков. Здесь устройства разных частот собраны вместе, что понижает чистоту воспроизведения звука. В компонентных системах автозвук воспроизводят отдельно расположенные динамики. Каждый из них имеет свой частотный диапазон и помещен в отдельный корпус с собственным креплением. Это обеспечивает возможность воссоздания в салоне «эффекта присутствия», так как динамики размещаются на оптимальном расстоянии от каждого пассажира. В комплектацию системы входят два динамика – твитер и среднечастотный, или три – к перечисленным добавляется мидвуфер.

В отличие от домашних, динамики для воспроизведения звука в автомобиле отличаются повышенной климатической устойчивостью. По этой причине акустическая система для транспортных средств всегда дороже домашней. Присущие ей такого рода качества просто необходимы. В салоне происходит частая смена температурных режимов, фиксируется повышенный уровень влажности и вибраций, а сам звук воспроизводится в условиях высокого показателя граничной частоты и плохой акустики.

Не менее важно обращать внимание на входную чувствительность динамиков, диапазон воспроизводимых частот, их электрическое сопротивление (импеданс), номинальную и пиковую электрическую мощность.

Повысит качество автозвука невысокая резонансная частота (Fs). Этот показатель влияет на воспроизведение глубоких басов. Для установки на двери лучше использовать динамики с высоким уровнем полной добротности (Qts > 0.4-0.6).

Диаметр автодинамиков также имеет значение. Чем больше этот показатель, тем лучше звучание низких частот (~ 4 – 6,5 дюйма, в зависимости от объема салона).

Для увеличения «сочности» и глубины звучания музыки в автомобиле рекомендуется устанавливать сабвуфер. Местом его дислокации традиционно выступает багажник.

Установка

Расположить элементы акустической системы на предусмотренных заводом-производителем авто местах, не всегда возможно. Схему нахождения динамиков следует разработать с помощью специалистов. Домашняя акустика в этом плане выигрывает, так как пользователь волен менять место расположения колонок.

Сложность установки акустической системы в авто заключается в необходимости шумо- и виброизоляция салона. Это обязательное условие качественного автозвука. Процедуру также рекомендуется доверить специалисту.

Монтаж динамиков в авто требует максимум внимательности. Если хоть один элемент акустической системы будет плохо закреплен, хороший звук даже самого дорогого устройства будет испорчен.
