Силовой трансформатор усилителя собран на сердечнике из пластин УШ-30, толщина набора 60 мм. Расположение обмоток трансформатора показано на рис.67. Выходной трансформатор выполнил на таком же сердечнике, что и силовой. Все слои вторичной обмотки выходного трансформатора соединены параллельно и содержат одинаковое число витков. Намоточные данные трансформаторов приведены в таблице.
При монтаже усилителя следует выполнить два условия: все заземляемые цени усилителя соединить с шасси в одной точке, лучше всего около первой лампы пли входного гнезда, а отрицательные выводы конденсаторов фильтра подключить к катодным резисторам тех ламп, анодное напряжение которых они фильтруют. Закончив сборку, усилитель можно включить в сеть, предварительно вынув из него все лампы. В первую очередь с помощью вольтметра рекомендуется проверять напряжения питания анодов +510 В, экранирующих сеток +270 В и смещения -80 В выходных ламп. Затем потенциометрами R20 и R23 установить на управляющих сетках 6РЗС напряжение -45 В. После этого можно вставить лампы 6РЗС и резисторами R20 и R23 установить ток катода равным 25 мА. Такому току соответствует падение напряжения 0,25 В на резисторах R31 и R32. Далее вставляют лампы 6Н6П и 6Н1П и проверяют параметры усилителя. Если усилитель возбуждается, следует поменять местами концы вторичной обмотки выходного трансформатора. .
Далее... |
|
|
|
Причины появления искровых помех в городе и методы их устранения |

Любой радиолюбитель знает, что сигнал радиоприемника, телефона, телевизора или любого другого приемно-усилительного устройства подвержен воздействию помех. Качественный прием и обработка сигнала возможны лишь при устранении этого негативного явления. Задача не простая, но вполне разрешимая.

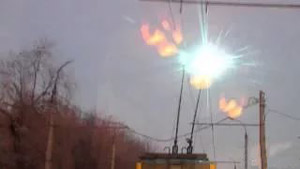

Причин для появления радио- или телевизионных помех, сказывающихся на работе передающих устройств, много. В городе такие помехи могут создавать крановые токоприемники, установленные на троллейбусах. В этом случае радиопомехи возникают из-за искрения между контактными проводами токоприемником троллей. Как следствие, все приемные устройства в радиусе пяти-шести километров принимают их.
Самым главным методом устранения таких помех является повышение уровня контакта между проводом и непосредственно самим принимающим ток устройством. Для этих целей используют вставки с широкой площадью поверхности контакта. Наиболее распространенными принято считать угольные и алюминиевые вставки. При этом вставки из алюминия существенно проигрывают угольным, так как в ходе их эксплуатации на электропроводах появляются заусеницы. Это ухудшает контакт провода и токоприемника, а соответственно способствует росту возникающих искрений между ними и распространению помех.
Также для подавления возникающих помех в ходе эксплуатации такого электрического городского транспорта как троллейбусы, влияющих на работу приемных устройств, используются реакторы помехоподавления с подключенным к ним конденсатором. Устройства подобного рода способствуют устранению помех за счет увеличения сопротивления цепей. Чаще всего реактор монтируют на крыше транспортного средства. На одних троллейбусах достаточно использования одного реактора, на других необходимо устанавливать несколько.
В зависимости от типа реактора, меняется вид его строения. Например, реактор ИК-8Б-3 оснащен двумя катушками, каждая из которых имеет по 65 витков, а также 3 конденсаторами, подключенными параллельно этим двум катушкам. В отличие от него реактор типа ИК-ПА оснащен одной катушкой из девяти витков, намотанной из штангового провода.
В некоторых случаях помехи, мешающие радиоприему на троллейбусах, устраняются подключенными к цепи тягового двигателя конденсаторами. Примером использования подобной схемы для устранения помех может послужить применение данной практики на троллейбусах 9Тр-21.
|
|
|
|
Это интересно |
Только аудиоэкспертиза способна направить усилия разработчиков
аудиоаппаратуры в нужную сторону. Все их блуждания, частые
заходы в тупики, а также возвраты к отвергнутым ранее
идеям происходят, прежде всего, из-за просчетов
аудиоэкспертизы. Будучи в большинстве случаев несостоятельной,
аудиоэкспертиза лишила конструкторов аудиоаппаратуры правильных
ориентиров, а поэтому их творческая деятельность так напоминает
блуждание путников в лесу без компаса.
Те, кто верит в возможность сделать без аудиоэкспертизы
совершенную технику, только улучшая ее параметры, наверное,
не догадываются, что эти характеристики были установлены в
результате оценки слушателями заметности тех или иных искажений
звучания, то есть опять же аудиоэкспертизой.
Как нам ни обидно, но приходится признать, что
объективные параметры аудиоаппаратуры вторичны по
отношению к данным, добытым, как оказалось, недостоверной
аудиоэкспертизой. Именно из-за этого, аудиоэкспертиза в
конце концов оказалась в центре гордиева узла всех проблем
аудиоиндустрии.
В сложившейся ситуации многоопытные фирмы-производители,
отчаявшись поймать “Жар-птицу” качества звучания все свои силы
решили потратить на достижение комфортности звучания.
То есть пошли по пути искоренения слышимых и даже
“видимых” недостатков аудиоаппаратуры, справедливо полагая, что ее
достоинства проще провозгласить в рекламе, чем получить в
действительности. Примерно так, к счастью, пока еще за
пределами СНГ, добились “потребительских качеств” клубники.
В результате такой политики фирм меломаны и аудиофилы
лишились достойной их аудиотехники и к тому же
оказались беззащитными заложниками беспардонного пиара.
Спасти их от информационного насилия может только свободная и
правдивая аудиопресса...
