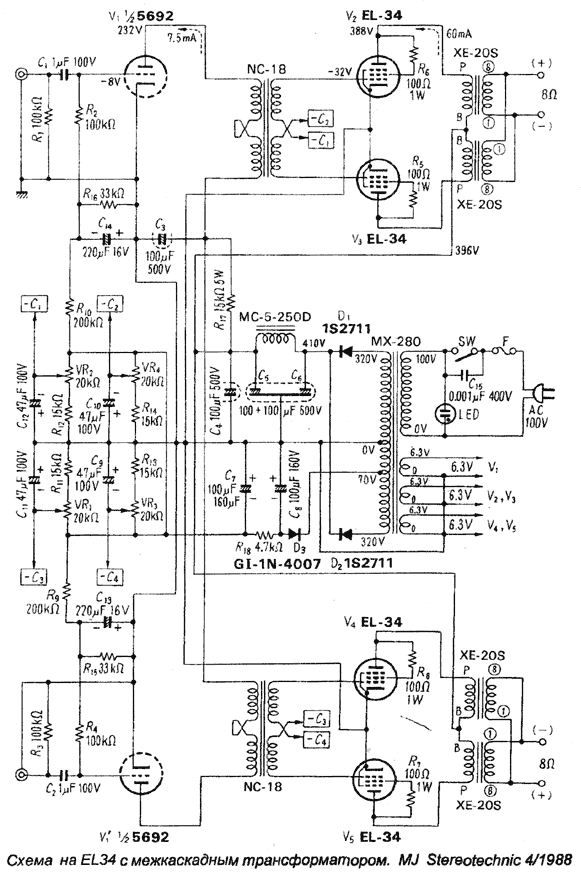

Life in Vacuum. EL34



Пентод из семейства электровакуумных приборов, предназначенных специально для звукоусиления (наряду с 6L6/KT66, 6550/КТ88, EL84/6BQ5 и конечно же - 300В).

Разработан на Philips в начале 50-х. Из европейских производителей лампу с таким названием делали все, быть может, кроме британских GEC, M.O.V., Brimar и Mullard. Эти любые лучевые тетроды называли KinklessTetrode (тетрод с отсутствием излома, т.е. без динатронного эффекта). Поначалу EL34, будучи от рождения пентодом, отчего-то стала называться ими КТ77. Правда, позднее ошибка была исправлена. Убедившись в популярности европейской лампы и нужности ее в усилителях, американцы (GE и TungSol), спустя некоторое время, также выпустили свой аналог - 6СА7. У той анод был лишен характерного скругления и внешне был похож на анод прямоугольной формы 6550. Возможно, сказалась американская школа. Английская фирма Mazda выпустила EL60 - электрическую копию EL34, но неудачный цоколь (9 штырей) обрек лампу на скорое вымирание.

EL34, как известно - пентод, а вот на "Светлане" в начале 60-х умудрились разработать полноценный лучевой тетрод 6П27С с характеристиками, полностью соответствующими оригинальной "тридцатьчетверке"Форма анода была похожа на 6СА7, баллон от 6ПЗС. Поверхность анода была цирконирована*, сетки позолочены. Уже тогда отказались от ножки для выводов на цоколь и применили мощные сквозные траверзы из толстого никелевого прутка диаметром 1.5 мм.

В общем была 6П27С лампой и в пир, и в мир, и в добрые люди. Жаль, что выпустили только установочную партию в 5 тыс. штук и на этом карьера советской тридцатьчетверки была закончена. Лишь в последнее время был возобновлен выпуск 34-к на основе оригинальных пентодов. Сначала на "Рефлекторе" по инициативе Sovtek году в 93-м, позднее на "Светлане" по инициативе S.E.D. в 95-м. Некоторое время, в эти же годы, в Новосибирске тоже вырабатывали нечто похожее на 6СА7. Однако, до сих пор неизвестно, кто мог быть заказчиком ламп столь посредственного качества.

На данный момент, кроме наших заводов, тридцатьчетверки выпускают китайцы (те, что со значком Golden Dragon, очень высокого качества), Югославы (Ei / Edicron) и Teslovak (осколок от Tesla). Последнее предприятие делает их специально для PentaLabs и 40(GrooveTubes - крупных американских дистрибьюторов и производителей гитарных усилителей. Чехи, известные европейские стеклодувы, льют для EL34 цветные баллоны - розовые и голубые, наверное, для девочек и для мальчиков.

Что касается диаметра колбы и формы. Самые изящные среди них - Telefunken и "Рефлектор" - диаметр 28.3 мм (чуть толще беломорины). Чехи наворотили с конструкцией черт-те что, плюс название E34L (вообще-то честь им и хвала, умеют они свой товар лицом представить, в отличие от российских производителей). Вместе со "светлановскими", они имеют баллон диаметром 31 мм, более короткий цоколь с ребрами/выемками между штырями, что делает их применение с высокими анодными напряжениями более безопасным. EL34 "Светлана" кроме прекрасно отлитого баллона, очень ровного по толщине, имеет "родимое пятно" - вроде маленькой увеличительной линзочки внутри, ни с чем не спутать. Американские (оригинальные GE, TungSol) 6CA7 - 34 мм с массивным, как у 6ПЗС, цоколем. Югославские имеют характерную "пимпочку" наверху, как у пальчиковых ламп, и еще-цоколь 'Magnoval", как у 6П36С и подобных.

Если говорить о качестве, то из ныне выпускаемых более других на слуху "Светлана" и "Рефлектор" за их высокое соотношение качество/цена. Питерские лампы выглядят побогаче, хотя и стоят дороже. Может кого-то убедит тот факт, что сетки у них золоченые и щелчок имеет отзыв более короткий и звонкий. В бытовой технике они имеют больший спрос, зато в своих гитарных усилителях Marshall применяет преимущественно "Рефлектор" с надписью Sovtek. Это, возможно, вызвано лишь огромным заказом ламп у Sovtek'a, а вовсе не исключительным качеством ламп "Рефлектора".

Следует отметить, что R&B гитаристы еще во времена Wynonie "Mr.Blues" Harris'a и Freddy King'a предпочитали EL34 всем остальным. Любые металлисты вообще имеют пристрастие к 6550-м. Так что, говорить о несомненном лидерстве и отрыве какой-либо одной фирмы, смысла не имеет (у любовницы моего приятеля глаза вета перезрелого гороха, а ему нравится!). Касаемо самых заметных представителей бытового звука, то в свое время EL34 использовались в знаменитых Marantz Model 9, Quick Silver M135, Dynaco ST-70. Сейчас к ней неравнодушны Tube Technology, Golden Tube, Conrad Johnson, Luxman/Samsung. Но никогда, слышите,никогда ее не применяли Mclntosh и Audio Research!

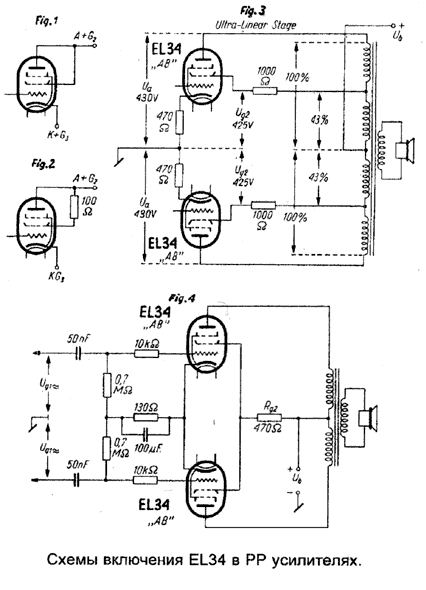

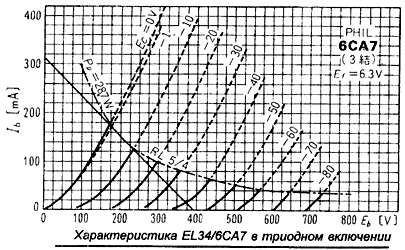

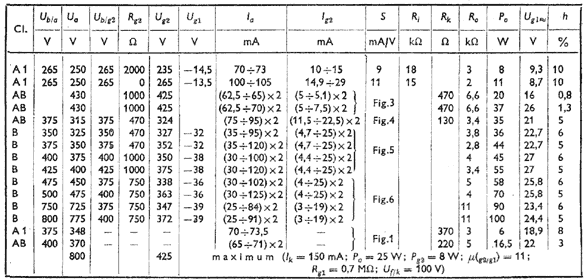

Параметры лампы во всех мыслимых режимах и включениях приведены в таблице. Чтобы понятно было, что это за Fig.1 - Fig.6 в колонке S,ниже приведены сами Fig's, то есть схемы включения. Может быть, кому-то будет интересна схема из MJ Stereotechnic 4/1988. Лампа включена триодом, раскачивается от 5692 RCA через межкаскадный трансформатор NC-18 (Tango). Его суммарное сопротивление по первичке - 8 кОм, витки -1+1 : 1.5+1.5. Входной триод является точным аналогом нашей 6Н8С. При указанных напряжениях и Raa=5 кОм можно получить 20 Вт мощности, при гармониках не выше 2%. Если смущает межкаскадный транс, используйте вторую половинку 6Н8С как повторитель (хотя, можно обойтись без оного,если дать входной лампе току около 10-15 мА. Только не спалите!). Выходные трансформаторы, вполне пригодные для данной схемы, можно приобрести в SPb Sound (читай объявления на заборах!).

* При таких размерах активной части катода и плоском аноде достигается избыточно высокая плотность электронного потока. Поэтому, чтобы не перегреть анод, приходится либо делать его камерным, как у TV-тетродов для строчной развертки, либо придумывать дополнительные "крылья", увеличивающие поверхность излучения, либо прибегнуть к дорогому покрытию (цирконий), оставив простую форму анода. Выбрали последнее.

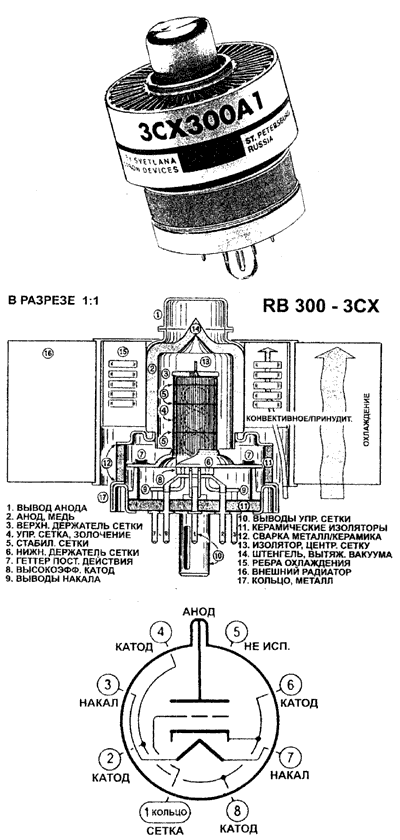

RB300-3CX / Perkins Electro-Acoustic Research Laboratory - PEARL

3CX-300A1 / Svetlana Electron Devices - S.E.D.

Еще немного и лампа из разряда жутко секретных станет дико популярной. Собственно, сама лампа никаких секретов не содержит; гриф имеет отношение к ее военному прошлому. Нынче, если уж американское предприятие S.E.D. получило добро на вывоз ее в Штаты, канадцы (PEARL - превосходная аббревиатура) пользуют ее в своих зирегусилителях, то и нам не грех обнародовать способности родного отечественного суперприбора. Характеристики приведены в статье Д.Андронникова об SE усилителе на этой лампе. Ранее о ней было сказано предостаточно, осталось добавить, что при конвективном (естественном) охлаждении мощность, рассеиваемая на аноде - 30 Вт,а завораживающая цифра 300 Вт - при обдуве вентилятором. Не выгорит она и при 60-80 Вт без принудительного охлаждения, но все ж таки лучше дуть, не стоит рисковать и снижать ресурс ее работы. Пусть не смущает ее нестеклянный вид. При тех режимах, в которых она работает в самолетах, стекло просто не выдержало бы. Для ознакомления с ее устройством ниже приведен разрез в масштабе 1:1. Цоколь лампы Loctal, соответственно подойдет любая керамическая панель для локтальных цоколей (12П17Л пентод и подобные), обозначение ее ПЛЗ-5-13 и прочие модификации. Западное обозначение панельки - SK2A.
