ЧАСТЬ 14



Переключателем рода работы управляющая сетка лампы первого каскада через разделительный конденсатор С4 подключается либо к универсальной головке (режим "воспроизведение"), либо к входным гнездам Г2, ГЗ, Г4 ("запись"), соединенным с делителем входного сигнала R9, R10, R11, R12.



Обозначение
по схеме

Число
витков

Марка и диаметр
провода, мм

Тип
сердечника

Тр2







1-2

384

ПЭВ 0,38

Ш32х40

2-3

225

ПЭВ 0,38



3-4

159

ПЭВ 0,31



4-5

289

ПЭВ 0,31



5-6

310

ПЭВ 0,2



7-8

1272

ПЭВ 0,2



а-б

35

ПЭЛ 1,0



9-13-10

37+37

ПЭЛ 0,38



Тр1 1 -2

60

ПЭЛ 0,69

Ш19хЗЗ

3-4

800

ПЭВ 0,12



4-5

600

ПЭВ 0,12



5-6

600

ПЭВ 0,12



6-7

800

ПЭВ 0,12



Смещение на сетке лампы первого каскада усилителя создается за счет сеточного тока, протекающего по резистору R6. С анодной нагрузки лампы Л1 усиленный сигнал через разделительный конденсатор СЗ поступает на сетку лампы второго каскада усиления и затем, с резистора R3 через конденсатор С2 на плату. На плате 2 размещены лампы: Л1 типа 6Н1П (оконечный каскад усиления канала записи и предоконечный каскад канала воспроизведения), Л2 типа 6Н2П (предоконечный каскад усиления и фазоинвертор) и ЛЗ - Л4 типа 6П14П (оконечный двухтактный каскад). Оба триода лампы Л1 включены в параллель, что обусловлено спецификой работы этого каскада. Сигнал, усиленный третьим каскадом, с резистора R1 (плата 2), через разделительный конденсатор С1 поступает по трем каналам. Либо в цепь отрицательной обратной связи, либо на регулятор уровня записи R4 и далее по двум направлениям - на электронно-световой индикатор 6Е1П и через корректирующую цепочку R28-C7 (плата 2) на резистор R1 (плата 3), либо на регулятор уровня воспроизведения R3. С резистора R3 сигнал через делитель R3, R4, R8 (плата 2) и цепи регулировки тембра поступает на сетку лампы Л2 и далее на ЛЗ-Л4. Необходимая форма частотных характеристик каналов записи и воспроизведения достигается путем коммутации корректирующих элементов R5, С8, R7, С6, С7, L1 (плата 1) цепи частотно-зависимой ООС, охватывающей второй и третий каскады усилителя. Наклон частотной характеристики канала воспроизведения в области низших и средних звуковых частот задается элементами цепи R5C8.

Общая глубина обратной связи определяется величиной резистора R5. Для получения линейной частотной характеристики в этой же области при работе в режиме записи конденсатор С8 закорачивается переключателем П1 (выводы 1 и 14 платы 1). На высшей рабочей частоте необходимый подъем частотной характеристики создается за счет шунтирующего действия на резистор R7 настроенного на эту частоту последовательного контура 1_1,С6 (для скорости 9,53 см/сек) или L1, С6, С7 (для скорости 4,76 см/сек).

Питается усилитель от селенового выпрямителя ABC 120-270. Намоточные данные силового и выходного трансформаторов приведены в таблице.

Схема лампового усилителя

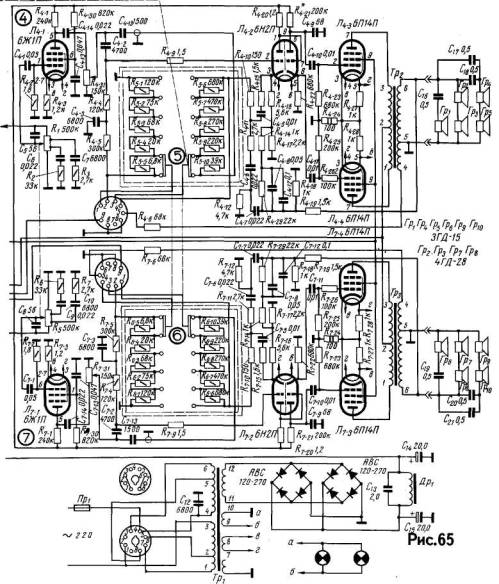

Стереофоническая   радиола "Беларусь-62-стерео",   разработанная на Минском радиозаводе, состоит из пятнадцатилампового АМ-ЧМ супергетеродина и стереофонического проигрывателя граммофонных пластинок.

Номинальная выходная мощность каждого усилителя НЧ - 4 Вт. Чувствительность усилителя НЧ с гнезд звукоснимателя при номинальной выходной мощности не хуже150 мВ. Уровень фона на выходе усилителей при разомкнутом входе не хуже 50-60 дБ. Пределы регулировки тембра усилителей НЧ 14- 16 дБ на низших звуковых частотах, и 12-14 дБ на высших. Пределы регулировки громкости 40 дБ. Усилитель НЧ по тракту AM воспроизводит полосу звуковых частот от 60 до 6000 Гц, а по тракту ЧМ от 60 до 16000 Гц при неравномерности частотной характеристики по звуковому давлению 14 дБ. Разбаланс регулировки громкости, тембров и частотных характеристик усилителей НЧ не превышает 2 дБ. Переходные затухания усилителей на частотах: 100 гц - 35...40 дБ, 1000 Гц - 40...44 дБ, 5000 Гц - 30...35 дБ, 10000 Гц -25...30 дБ. Коэффициент нелинейных искажений при номинальной выходной мощности по тракту AM при глубине модуляции 50 % не более 3 %, при глубине модуляции 90 % не более  6%, по тракту ЧМ (при девиации +5 кГц) не более 4%.

Обозначение
по схеме

Количество
витков

Марка и диаметр
провода

Тип
сердечника

Тр1





Ш 35x42

1-2

55

ПЭЛ0.55



2-3

360

ПЭЛ 0,55



4-5

360

ПЭЛ 0,55



5-6

55

ПЭЛ 0,55



7-8

24

ПЭЛ 1 ,2



9-10

24

ПЭЛ 1 ,0



11 -12

875

ПЭЛ 0,41



ДР1

1100

ПЭЛ 0,29

Ш16х20

Тр2, ТрЗ





Ш 20x30

1-2

1250

ПЭЛ 0,14



2-3

1250

ПЭЛ 0,14



4-5

76

ПЭЛ 0,14



5-6

500

ПЭЛ 0,31



Для стереофонического воспроизведения используются два аналогичных высококачественных усилителя НЧ (рис.65). Усилители НЧ собраны на лампах Л4-1, Л4-2, Л4-3, Л4-4, Л7-1, Л7-2, Л7-3, Л7-4 типа 6Ж1П, 6Н2П, 6П14П. Плавная регулировка тембра высших звуковых частот осуществляется цепью частотно-зависимой отрицательной обратной связи С4-7, R4-12, С4-6, R4-11, С4-5, R4-15, R410. С помощью потенциометра, состоящего из сопротивлений R5-6...R5-10 регулируется глубина обратной связи, напряжение которой подается в цепь катода лампы R4-2 типа 6Н2П. Плавная регулировка тембра низших звуковых частот осуществляется цепочкой частотно-зависимой обратной связи, состоящей из сопротивлений R4-6, R4-9, потенциометра R5-1,...R5-5 и конденсатора С4-3. Регулировка громкости и баланса усилителей осуществляется спаренными потенциометрами R1, R5, R7-31, R4-31.

Усилители НЧ смонтированы на двух одинаковых платах. Намоточные данные силового и выходного трансформаторов приведены в таблице.

В 1972 году Рижская фабрика музыкальных инструментов подготовила к выпуску звуковой агрегат, предназначенный для использования с электрогитарами и клавишными электромузыкальными инструментами. Звуковой агрегат состоит из собранных в одном корпусе предварительного усилителя с регуляторами тембра, усилителя мощности и громкоговорителей.

Наибольший интерес представляет усилитель мощности. Он может быть использован для озвучивания клубов, школьных залов, небольших площадей.

Схема лампового усилителя

Все каскады усилителя выполнены на лампах. Максимальная неискаженная выходная мощность - 100 Вт при сопротивлении нагрузки 8 Ом. Чувствительность усилителя при максимальной выходной мощности 1,5 В. Коэффициент нелинейных искажении, при выходной мощности 80 Вт на частоте 1000 Гц - 0,5 %. Диапазон рабочий .частот от 20 Гц до 50 кГц при неравномерности частотной характеристики 3 ДБ.

Питается усилитель от сети переменного тока напряжением 220 В, уровень фона -76 дБ.

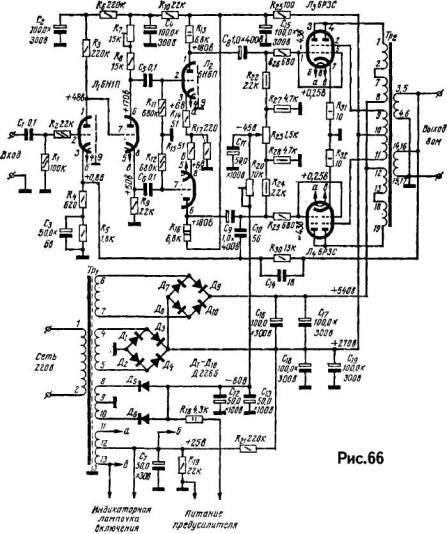

Первый каскад усилителя (рис.66) выполнен на левом триоде лампы Л1. На правом триоде этой лампы собран фазоинверторный каскад. Связь между триодами лампы непосредственная. Это позволило устранить самовозбуждение усилителя на низших частотах 1...5 Гц. С этой же целью, а также для снижения нелинейных искажений в цепь катода левого триода лампы Л1 включена корректирующая цепь СЗ, R5, компенсирующая частотные искажения, вносимые переходными конденсаторами и резисторами утечки в цепях управляющих сеток ламп фазоинверторного и выходного каскадов. Для устранения фона переменного тока в цепь накала ламп усилителя с делителя R21, R19 подается положительное напряжение +25 В.

После фазоинвертора сигнал усиливается лампой Л2. Сопротивления резисторов в анодных цепях триодов этой лампы подобраны так, чтобы получить максимальное неискаженное напряжение на управляющих сетках выходных ламп. Оконечный каскад усилителя мощности собран по двухтактной схеме на лампах ЛЗ и Л4. Для упрощения конструкции выходного трансформатора сопротивление между анодами ламп должно быть возможно меньшим. А поскольку оно зависит от амплитуды переменного напряжения на анодах ламп и от амплитуды тока анода, рекомендуется работать с большими амплитудами токов.

Максимальный анодный ток у ламп 6РЗС получается при напряжении питания экранирующих сеток, равном 270 В, и напряжении питания анодов 540 В. Лампы в одном баллоне включены параллельно. Ультралинейное включение ламп позволило при одинаковой максимальной выходной мощности получить меньшие нелинейные искажения и меньшее выходное сопротивление, по сравнению с тетродным включением.

Для снижения нелинейных искажений весь усилитель охвачен глубокой отрицательной обратной связью около 20 дБ. Возможное самовозбуждение усилителя на высших частотах (50-200 кГц) устраняется отрицательной обратной связью, напряжение которой снимается с анода лампы Л2 и с выхода усилителя и через конденсаторы СЮ и С14 подается в цепь катода левого триода лампы Л1. В цепь сетки этой лампы включен резистор R2, который, совместно с входной емкостью лампы, образует делитель напряжения, также уменьшающий вероятность самовозбуждения усилителя на высоких частотах в случае попадания части выходного сигнала на вход усилителя через емкость монтажа.



Радиолюбительский High-End. К.: "Радiоаматор", 1999, 112 с. с ил.
