Элементарная теория триода


ЧАСТЬ 9

ТИПЫ ТРИОДОВ

Триоды с лучистым охлаждением

Маломощные триоды, являвшиеся в свое время основным типом усилительного элемента в радиоэлектронной аппаратуре, в настоящее время практически полностью вытеснены биполярными и полевыми транзисторами. В новых разработках они применяются лишь в тех исключительных случаях, когда предъявляются экстремальные требования к допустимой температуре окружающей среды, радиационной стойкости и т.д. Основное значение триоды сохранили как мощные усилительные элементы для радиопередающих устройств, промышленных генераторов высокой частоты и др.

Триоды с рассеиваемой мощностью до 1—1,5 кВт можно изготовлять с естественным (лучистым) охлаждением. Для увеличения лучеиспускательной способности анод покрывают цирконием или титаном, что одновременно улучшает вакуум, так как цирконий и титан активно поглощают остаточные газы.

При мощности более 1—1,5 кВт, рассеиваемой анодом, требуемые габариты триода с лучистым охлаждением оказываются настолько большими, что его конструкция становится трудно осуществимой и непрактичной. Поэтому такие мощные лампы изготовляют с принудительным охлаждением — воздушным, водяным или испарительным. В. последние годы применяются также охлаждение с помощью тепловых трубок и кондуктивное охлаждение.

Триоды с воздушным охлаждением

Первые конструкции мощных генераторных ламп с воздушным охлаждением были предложены в 1932—1933 гг. П. А. Остряковым. Устройство и внешний вид лампы с воздушным охлаждением показаны на рис. 9.30, а, б. Катод и сетка находятся внутри анода и укреплены на ножке лампы. Анод лампы выполняется из меди, обладающей хорошей теплопроводностью, и одновременно образует часть баллона. Ос­тальную часть баллона делают из стекла или керамики. Ответственным местом в таких лампах является спай стекла (или керамики) с металлом. Этот спай имеет невысокую прочность и при эксплуатации лампы его следует оберегать от ударов и механических перегрузок.

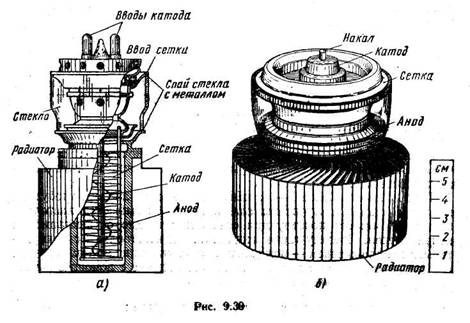

Для увеличения поверхности охлаждения анода на него насаживают радиатор, имеющий большое число ребер. Между радиатором и анодом для улучшения теплового контакта заливают припой (кадмий или слово). Так как температура плавления припоя невысока, то на­грев анода во время работы не должен превышать 150—200°С. В про­тивном случае припой может расплавиться, что приводит к резкому ухудшению теплоотвода и выходу лампы из строя.

Для охлаждения лампу помещают в трубу, через которую прого­няют под давлением очищенный от масла и пыли воздух. Расход ох­лаждающего воздуха зависит от конструкции радиатора и величины отводимой мощности. Обычно он составляет 0,8—2,7 м3/мин при дав­лении порядка 104 Па. Мощность вентилятора, требуемая для создания такого потока воздуха, составляет примерно 250 Вт на 1 кВт рас­сеиваемой мощности. Помимо охлаждения анода предусматривается обязательное охлаждение путем обдува баллона и ножки лампы. Мощ­ность подобных ламп доходит до 100 кВт и более.

Триоды с водяным охлаждением

Первые в мире мощные лампы с водяным охлаждением были созда­ны М. А. Бонч-Бруевичем в Нижегородской радиолаборатории в 1919—1924 гг. Они послужили образцом для отечественной и зарубеж­ной электровакуумной промышленности.

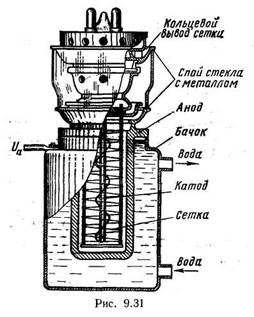

Устройство лампы с водяным охлаждением показана на рис. 9.31. Медный анод, являющийся одновременно частью баллона лампы, по­мещают в бачок с проточной водой, которая, омывая анод, отводит от него тепло. Величина отводимой мощности определяется количеством протекающей в единицу времени воды, формой и конструкцией бачка и анода ламны. Практически расход составляет 2—4 л/мин на 1 кВт рассеиваемой мощности. Требуемое давление 2—3 ат.

Поток охлаждающей воды должен быть направлен снизу вверх, иначе в верхней части бачка будут скапливаться пузырьки воздуха и образуется воздушная пробка, приводящая к перегреву анода. Анод лампы, находящийся под высоким положительным напряжением, не­обходимо изолировать от системы охлаждения, которая во избежание несчастных случаев должна быть хорошо заземлена.

Изоляцию анода осуществляют с помощью длинных трубопроводов из изоляционных материалов, по которым и подводится охлаж­дающая вода к аноду. При длине трубопровода порядка 30—60 см на 1 кВ анодного напряжения и при использовании дистиллированной воды с удельным сопротивлением не менее 4 кОм/см3 ток утечки имеет небольшую величину, приемлемую для эксплуатации. Для охлаждения анода применяют также специальные жидкости.

Стеклянный баллон и ножку лампы обязательно обдувают во время работы сухим,, не содержащим капель масла воздухом. Внешний вид триода с водяным охлаждением показан на рис. 9.32.

Наиболее мощные триоды с водяным охлаждением иногда выпол­няют разборными, что позволяет ремонтировать лампу, заменять в ней неисправные детали. Вакуум в таких лампах может поддерживать­ся только при непрерывной откачке, для чего их снабжают специаль­ными вакуумными насосами. Несмотря на усложнение эксплуатации в ряде случаев разборные лампы оказываются выгодными.

Триоды с испарительным охлаждением

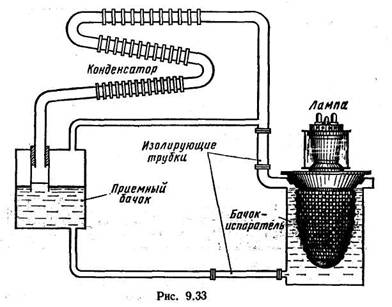

В 1951 г. появились мощные лампы, у которых охлаждающая вода доводится до паровой фазы. Так как затраты тепла на испарение воды в несколько раз больше, чем на нагревание, в этих лампах, называе­мых вапотронами, удельная рассеиваемая мощность значительно боль­ше, чем при водяном охлаждении, и может доходить до 500 Вт/см2.

В лампах, рассчитанных на обычную систему водяного охлаждения, интенсивное кипение воды недопустимо; оно приводит к образованию у поверхности анода сплошной пленки пара, обладающей плохой теп­лопередачей; в результате анод перегревается и выходит из строя. В лампах с испарительным охлаждением наружную поверхность ано­да снабжают коническими выступами, препятствующими образованию паровой пленки (рис. 9.33). В углублениях анода вода превращается в пузырьки пара, которые выбрасываются в радиальном направле­нии, уступая место новым порциям воды, и т. д. Образующиеся пары воды скапливаются в верхней части бачка-испарителя и оттуда посту­пают в конденсатор, где охлаждаются, а затем через приемный бачок вновь возвращаются в испаритель. В этой установке не требуется на­соса, габариты и стоимость ее ниже, чем при обычном водяном охлаж­дении, скорость циркуляции воды в 10 раз меньше (примерно 0,05 л/мин на 1 кВт расходуемой мощности).

Особенности эксплуатации мощных ламп

Эксплуатация мощных ламп требует большого внимания и выполнения ряда правил, основные из них рассмотрены в этом параграфе.

Принудительное охлаждение лампы должно включаться до подачи напряжения накала, а выключаться через 10 мин после снятия его. При нарушении этого правила лампа может выйти из строя ввиду перегрева, вызванного раскаленным катодом.

Накал лампы нужно увеличивать постепенно, ступенями, так, чтобы пусковой ток катода не превышал номинальный ток накала более чем в два раза. Поскольку сопротивление катода в холодном состоянии значительно ниже, чем в нагретом, при подаче на него сразу полного напряжения накала возникает большой пусковой ток, который может повредить катод и его выводы и вызвать трещины в ножке лампы.

Необходимо соблюдать следующий порядок подачи напряжений: после включе­ния накала подается отрицательное напряжение сетки и лишь после этого — поло­жительное напряжение анода. Выключение напряжений должно производиться в обратном порядке.

Во избежание образования накипи, ухудшающей теплоотвод, вода для охлажде­ния должна иметь жесткость не более 0,17 г/л. Поэтому целесообразно применять дистиллированную воду. Кроме того, всю систему охлаждения следует периодически проверять и очищать. Анод рекомендуется очищать от накипи через каждые 200 — 300 ч работы; даже тонкий слой накипи может привести к местному перегреву и выходу лампы из строя.

Система охлаждения должна быть оборудована автоматической защитой, отклю­чающей питание лампы при недопустимом уменьшении напора охлаждающего потока.

Мощные лампы при длительном хранении и длительных перерывах в работе име­ют тенденцию к ухудшению вакуума, так как при откачке их не удается достаточно обезгазить из-за большого объема и значительного количества металла внутри бал­лона. При ухудшении вакуума в лампе во время работы возникают пробои. Однако требуемый для нормальной работы вакуум во многих случаях можно восстановить, использовав то обстоятельство, что частицы газа в ионизированном состоянии эффек­тивно поглощаются металлическими поверхностями электродов, особенно накален­ным катодом.



Батушев В. А. Электронные приборы. М.: Высшая школа, 1980
