ЧАСТЬ 10



Дроссель фильтра Др1 собран на сердечнике из пластин Ш-16, толщина набора 45 мм, зазор в сердечнике 0,5 мм. Его обмотка содержит 1200- 1400 витков (до полного заполнения каркаса) провода ПЭВ-1 0,44.

В выпрямителе использованы четыре селеновых столбика Д1002. Их можно заменить тремя селеновыми выпрямителями АВС-120-270, включенными параллельно, или применить полупроводниковые диоды Д7Ж в параллельно-последовательной схеме включения (16 шт.).

Если усилитель собран правильно и в нем применены рекомендованные детали и элементы, то в налаживании нет необходимости. Схема рассчитана таким образом, что нужные режимы (указаны на схеме) устанавливаются автоматически.

Включив усилитель, следует убедиться в его работоспособности, подавая на вход сигнал от звукоснимателя или прикасаясь отверткой к управляющим сеткам ламп Л1 и Л101. Регулятор усиления должен стоять в среднем положении.

Включая высокоомный вольтметр поочередно между анодами оконечных ламп всех четырех каналов, добиваются с помощью потенциометров R26, R45, и R126, R145 минимального (не более 1 В) показания прибора. Такую операцию следует проделывать в соответствующем канале и после замены какой-либо из оконечных ламп.

Если источник питания обеспечивает необходимое напряжение +280 В, то режимы во всех каскадах подбирать нет необходимости. В иных случаях, подбирая величины сопротивлений R20 и R39, следует добиться, чтобы в точках А и Б (при закороченном входе) установились потенциалы, указанные на схеме (рис.45). Остальные режимы установятся автоматически. Отклонение напряжений на +10 % не влияет на работу усилителя.

Уровень фона при рациональном монтаже в усилителе очень низок. Так, при закороченном входе и максимальном усилении на расстоянии в 1 м от акустических агрегатов фон не прослушивается совершенно. Минимальный уровень фона устанавливают потенциометром R49. Если нет осциллографа или лампового милливольтметра, минимум фона устанавливают на слух, приложив ухо к низкочастотному громкоговорителю.

О качестве работы стереоусилителя можно судить по прослушиванию записей новых долгоиграющих стереофонических или монофонических грампластинок, а также программ ЧМ-вещания.

В усилителе отсутствует специальный генератор, позволяющий установить объективный стереобаланс. Практически более важен субъективный стереобаланс, который зависит от многих факторов, в частности от акустики помещения, взаимного расположения акустических агрегатов и слушателя, симметричности выходов источника звуковой программы и т. п.

Субъективный стереобаланс можно установить следующим простым способом. К усилителю, работающему в режиме "моно", подводят входной сигнал. Регулятор усиления - в положение 75 % максимума, низшие частоты завалены, высшие - подняты. Вращая ручку "баланс", добиваются такого положения, когда звук сигнала будет исходить из точки, находящейся на биссектрисе угла, образованного головой слушателя и двумя колонками. В качестве источника сигнала при настройке лучше всего использовать шум свободной от записи дорожки пластинки или начало магнитной ленты без записи.

В двухканальном ультралинейном УМЗЧ А. Межеровского (Р-5/68) применен весьма редко встречающийся метод разделения каналов с помощью глубокой отрицательной обратной связи, напряжение которой подается с обоих выходных трансформаторов в катодную цепь лампы разделительного каскада. Это дало возможность получить те же частотные характеристики, что и в ранее известных сложных усилителях с дополнительными разделительными каскадами и громоздкими частотными фильтрами, но при значительно меньшем количестве усилительных каскадов, при меньшем числе фильтров и их предельно упрощенной схеме. Номинальная выходная мощность каждого канала усилителя 7,5 вт при нелинейных искажениях в низкочастотном канале 0,8%, в высокочастотном 0,85%. Полоса воспроизводимых звуковых частот от 15 гц до 30 кГц при неравномерности частотной характеристики 0,5 дБ. Частота раздела каналов 1000 гц со снижением мощности каждого из них на этой частоте на 3 дБ. Диапазон регулировки усиления низкочастотного канала +20...-30 дБ на частоте 30...40 Гц, а высокочастотного канала +19...-26 дБ на частоте 15 кГц. Чувствительность усилителя 0,15 в. Уровень фона - 65 дБ. На входе усилителя (рис.46) установлены три пары гнезд с переключателем для наиболее часто используемых источников сигнала. При работе усилителя от трансляционной сети необходимо добавить четвертую панель входных гнезд с делителем напряжения сигнала, как это показано пунктиром на схеме.

Первый каскад усиления собран на левом триоде лампы Л1. В этом каскаде сосредоточены частотные регулировки обоих каналов. Выбранная схема регулировок по сравнению с другими обеспечивает меньшее изменение уровня сигнала в крайних положениях регуляторов на средней частоте (1000 гц) и более крутые подъем и спад частотной характеристики на краях воспроизводимого диапазона частот.

Схема лампового усилителя

Резонансная цепь, состоящая из дросселя L1 и конденсатора С6, настроена на частоту 30 Гц и на этой частоте имеет минимальное сопротивление, а конденсатор С5 имеет небольшое сопротивление на высоких частотах. Поэтому в верхнем (по схеме) положении движков потенциометров R7 и R8 эти элементы шунтируют сопротивление анодной нагрузки и ослабляют усиление соответствующих частот. Дополнительное ослабление усиления получается из-за увеличения обратной связи. В нижнем положении движков потенциометров R7 и R8 шунтируется катодная нагрузка, напряжение обратной связи на резисторе R6 ослабляется и, следовательно, усиление на низших и высших частотах увеличивается.

Разделение полосы усиливаемых частот на низкочастотную и высокочастотную осуществляется с помощью фильтров каналов R15, С11 и С17, R30, включенных в анодную цепь правой половины лампы Л1 разделительного каскада.

В цепь катода этого каскада подается напряжение обратной связи одновременно с обоих выходов усилителя. Глубина обратной связи в обеих цепях регулируется переменными резисторами R29 и R44. Цепочка R 6,5 кОм и С 180 пф, показанная пунктиром, ставится в случае самовозбуждения усилителя.

На входе низкочастотного канала включен простой RC-фильтр низких частот R15, С11. Далее следуют предоконечный усилитель и фазоинвертор, собранные на лампе Л2. В цепь сетки фазоинвертора включен переменный резистор R22. Он используется для установки постоянного уровня сигнала только при налаживании усилителя.

Выходной   каскад   низкочастотного   канала   собран   на   лампах   ЛЗ   и   Л4   по ультралинейной схеме. Выходной трансформатор выполнен по схеме, приведенной на рис.47.

Он рассчитан на мощность 10 Вт, Индуктивность первичной обмотки 18,5 Гн. Нижняя граничная частота - 40 Гц. Вторичная обмотка, как и отводы от нее, сделаны в соответствии с имевшимися громкоговорителями и их компоновкой в акустических агрегатах.

Отличие высокочастотного канала от низкочастотного состоит только в разных фильтрах, включенных на входе усилителя. В остальном оба канала одинаковы. На заданную полосу пропускания рассчитаны лишь первый и последний элементы канала: на входе фильтр и на выходе трансформатор. Индуктивность его первичной обмотки равна 0,6 Гн. Нижняя граничная частота - 800 Гц. Мощность - 10 Вт.

Лампы выходных и предварительных каскадов усилителя питаются от двух отдельных выпрямителей (рис.48). Фильтр анодного напряжения выходного каскада однозвенный, а предварительных каскадов - двухзвенный с дросселями, имеющими индуктивность по 40 Гн каждый. Для снижения габаритов дросселей фильтров ДЗ - Д5 необходимо применить сердечники из высококачественной стали или еще лучше такие, как для дросселя L1. В последнем случае их обмотки будут содержать по 5500 витков провода ПЭЛ 0,1. Дроссели Др1 и Др2 намотаны на каркасах контуров СВ и ДВ диапазонов радиоприемника "Балтика". Их обмотки содержат по 400 витков провода ПЭЛ 0,55. Повышающая обмотка силового трансформатора одна с двумя симметрично расположенными отводами для напряжения, подаваемого на предварительные каскады. Намоточные данные силового трансформатора приведены в таблице.

Обозначение по схеме

Число витков

Марка и диаметр провода, мм

Тип сердечника

Тр1







1-2

365

ПЭЛ 0,69

УШ 30x55

2-3

270

ПЭЛ 0,55



4-5

20

ПЭЛ 0,74



6-7

20

ПЭЛ 1,25



8-9

40

ПЭЛ 0,41



9-10
730

ПЭЛ 0,41





10-11

40

ПЭЛ 0,41

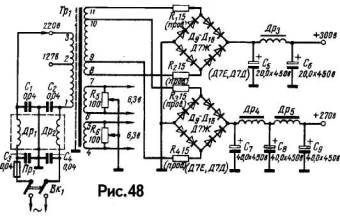

Напряжение под нагрузкой на выходе фильтра оконечных каскадов 300 В, а предварительных 270 В. Анодные токи - соответственно 160...180 мА и 3 - 4 мА.

Дроссель L1 имеет индуктивность 7 Гн. Его обмотка намотана на гетинаксовом каркасе проводом ПЭЛ 0,12 и содержит 2280 витков. Сердечник типа ОШ-7 (2000НМ), состоящий из двух равных частей. Если нет такого сердечника, то его следует сделать из пермаллоя, так как необходимы малые габариты и хорошая добротность. Размеры стального экрана (внутренние) дросселя 27x31x31 мм, толщина стенок 2 мм. Экран имеет съемную крышку. Поместить дроссель целесообразно на верхней панели шасси -это облегчит монтаж. Необходимо иметь в виду, что число витков дросселя следует определять практически, в зависимости от типа сердечника. В некоторых случаях можно обойтись без экрана - это определяется практически по отсутствию фона и наводок. Резисторы R7 и R8 необходимо подбирать так, чтобы их начальные сопротивления не превышали 1-2 кОм.

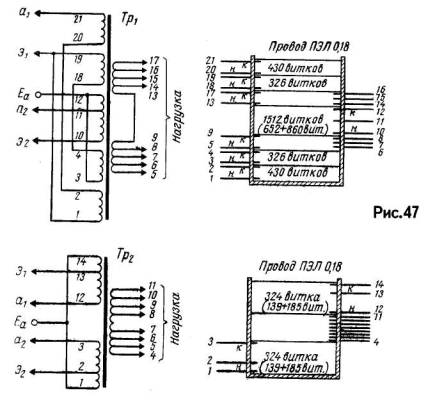

Выходной трансформатор низкочастотного канала собран на сердечнике из пластин Ш-28 толщиной 0,5 мм с окнами 15x46 мм. Толщина набора 23 мм. Выходной трансформатор высокочастотного канала собран на сердечнике из пластин УШ-16 толщиной 0,4 мм с окнами 10x28 мм. Толщина набора 16 мм. Схемы соединения обмоток трансформаторов приведены на рис.47. Число витков и места отводов вторичных обмоток не приводятся: это зависит от типа примененного акустического агрегата. Поэтому при определении числа витков вторичных обмоток и мест отводов необходимо пользоваться следующей формулой коэффициента трансформации для каждого громкоговорителя: п = 1,2 ггр Ргр: 68000; где ггр - активное сопротивление звуковой катушки   громкоговорителя,   Ом;   1,2   -   приближенный   коэффициент,   учитывающий индуктивное сопротивление звуковой катушки громкоговорителя; 68000 - коэффициент.

Схема лампового усилителя

Устанавливать необходимые напряжения на выходах каналов следует при помощи резисторов R22 и R37 и если потребуется, то в некоторых пределах и посредством резисторов R29 и R44.

Используя два канала усиления высших и один канал усиления низших частот, высокого качества воспроизведения сигнала можно получить в стереоусилителе Ю. Роман юка (Р-10/65). Электрические и акустические параметры усилителя удовлетворяют требованиям, предъявляемым к стереоусилителям высшего класса. Полоса эффективно воспроизводимых звуковых частот 30...15000 Гц. Полоса пропускания электрического тракта каждого канала 20...30000 Гц. Частота разделения спектра на низшие и высшие частоты равна 250 Гц.

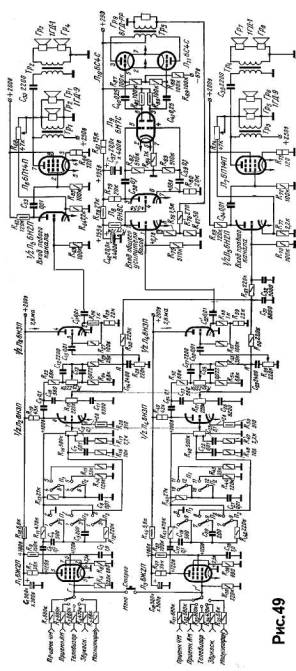

Номинальная выходная мощность общего усилителя низших частот (рис.49) 6 Вт при коэффициенте нелинейных искажений не более 0,1%. Выходная мощность усилителей каналов высших частот 2 вот при коэффициенте нелинейных искажений 0,5%. Чувствительность по входу на частоте 1 кГц порядка 80 мВ- 200 мВ (устанавливается для каждого источника сигнала отдельно). Уровень фона при открытом входе и максимальном усилении - 70 дБ. Переходное затухание между каналами на всех частотах выше 300 Гц не менее 40 дБ.



Кроме раздельных регуляторов низших и высших частот, в усилителе применен трехступенчатый "селектор тембра". ("Речь", "Концерт", "Бас"), что позволяет изменять частотную характеристику усилителя в очень широких пределах: от -10 до +30 дБ на частоте 30 гц и от -25 дБ... +25 дБ на частоте 10000 Гц.



Радиолюбительский High-End. К.: "Радiоаматор", 1999, 112 с. с ил.
