Ламповый High-End



ЧАСТЬ 17

РАСЧЕТ РЕГУЛЯТОРА ТЕМБРА

Часто встречается необходимость добавления к оконечному усилителю предварительного усилителя и регулятора тембра. Регуляторы тембра служат для плавной регулировки частотной характеристики усилителей. Наибольшее распространение получили RC регуляторы мостового типа. Принципиальная схема такого регулятора приведена на рис.79. Расчет регуляторов тембра по методике Л. Ривкина (Р-1/69) можно проводить по номограммам на рис.80 и рис.81, а также с помощью таблицы дополнительных параметров. Ниже приводится пример расчета.

Пусть требуется рассчитать регулятор тембра, имеющий следующие характеристики:

Подъем частотной характеристики на низких частотах mн = +17 дБ;

Подъем частотной характеристики на высоких частотах mв = +17дБ;

Нижняя частота регулировки тембра НЧ fн = 30 Гц;

Верхняя частота регулировки тембра ВЧ fв = 18 кГц;

Rн = Rв = 47 кОм.

1. Из таблицы для полного диапазона регулировки тембра mн  полн = 34 дБ находим значение В>70. Принимаем В = 100, тогда R2 = Rн/B = 470 0м.

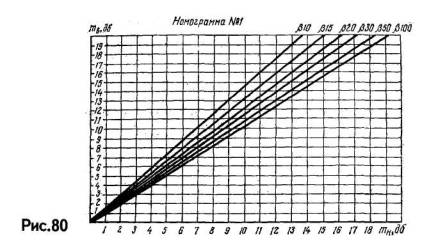

2. Из номограммы № 1 для mн = 17 дБ и В =100 находим mв =17,8 дБ.

3. Из таблицы для mв =17,8 дБ находим А = R1/R2 = 10; A0 = A/(A+1) = B0 = 0,91; К0 = 0,09.

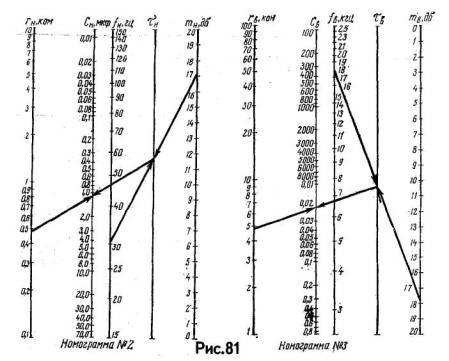

Из номограммы № 2 для сопротивления эквивалентной схемы при А=10 на НЧ гн = R2 = 470 Ом; mн = 17 дБ;   fн = 30 Гц находим Сн = 10 мкФ, Сн/А = 0,1 мкФ.

4.  Приняв Г = Rв/R3 = 10, найдем  R3 = 4,7 кОм.  Из номограммы №  3 для эквивалентного сопротивления схемы на ВЧ rв = R3 = 4,7 кОм; mв = 17 дБ и fв = 18 кГц находим Св = 0,02 мкФ; Cв/A = 2000 пФ.

Рассчитанный регулятор тембра имеет коэффициент передачи в некорректированной части диапазона (на средних частотах) K0=0,09.   Частотный баланс схемы наступает при A0 = B0 = 0,91, поэтому для плавной регулировки тембра необходимы переменные резисторы с обратной логарифмической зависимостью (кривая В). Для обеспечения расчетной глубины регулировки тембра необходимо, чтобы нагрузочное сопротивление регулятора тембра было намного больше его выходного сопротивления, а внутреннее сопротивление источника сигнала намного меньше входного сопротивления регулятора.

ВЫХОДНЫЕ ТРАНСФОРМАТОРЫ НЧ: МЕТОДИКА РАСЧЕТА И КОНСТРУИРОВАНИЯ

Приведенная методика была представлена в Радио № 3 за 1967 г. Чтобы выходной каскад усилителя НЧ отдавал в нагрузку наибольшую мощность при ограниченном уровне нелинейных искажений, сопротивление нагрузки должно иметь определенную величину, зависящую от внутреннего сопротивления ламп или транзисторов и режима их работы. Для ламповых каскадов сопротивление нагрузки должно быть порядка тысяч Ом, для транзисторных - десятков или сотен Ом. Сопротивление же звуковой катушки динамического громкоговорителя обычно не превышает 10 Ом. Поэтому нагрузку подключают к усилителю через выходной трансформатор (понижающий).

Если к вторичной обмотке выходного трансформатора, имеющего коэффициент трансформации (отношение числа витков вторичной обмотки к числу витков первичной обмотки) п, подключен громкоговоритель с сопротивлением звуковой катушки Rн , то первичная обмотка будет представлять собой для переменного тока сопротивление Rа = Rн/(n2 к.п.д.). Это сопротивление называется сопротивлением нагрузки, приведенным к цепи первичной обмотки, или просто приведенным сопротивлением нагрузки. Оптимальная величина сопротивления нагрузки для ламп, работающих в определенном режиме, приводится в справочниках по лампам. Если же величина сопротивления нагрузки неизвестна, например при работе лампы в режиме, отличающемся от рекомендованного, то ее можно определить ориентировочно в зависимости от внутреннего сопротивления лампы при этом режиме.

Сердечники выходных трансформаторов имеют ту же конструкцию и обозначаются так же, как, сердечники силовых трансформаторов.

Принятые обозначения

Rн - сопротивление нагрузки (звуковой катушки громкоговорителя), Ом.

Ra - приведенное сопротивление нагрузки в цепи анода, кОм.

Raa - приведенное сопротивление нагрузки между анодами двухтактного каскада, кОм.

Rj - внутреннее сопротивление лампы в данном режиме, кОм.

Рн - мощность, отдаваемая в нагрузку, Вт.

I0 - ток покоя лампы, мА.

Qc - площадь сечения керна сердечника, см2

Qo - площадь сечения окна сердечника, см2

Iс - длина магнитной линии сердечника, см.

w1 - число витков первичной обмотки.

w2- число витков вторичной обмотки.

п - коэффициент трансформации.

к.п.д - коэффициент полезного действия трансформатора.

L1 -индуктивность первичной обмотки, Гн

fн - нижняя граничная частота, Гц.

Мн - коэффициент частотных искажений на этой частоте.

Расчет выходного трансформатора

При   расчете  должны   быть  заданы   мощность,   отдаваемая   выходным   каскадом нагрузке Рн, сопротивление нагрузки (громкоговорителя) Rн, оптимальное приведенное сопротивление для каскада Ra или Raa или внутреннее сопротивление лампы Rj в данном режиме, нижняя граничная частота fн, коэффициент частотных искажений на этой частоте Мн и величина тока покоя ламп I0

Трансформатор для однотактного лампового каскада

Однотактные выходные каскады УНЧ работают исключительно в режиме А, при этом через первичную обмотку трансформатора протекает ток покоя лампы, вызывающий постоянное подмагничивание сердечника, в результате магнитная проницаемость материала сердечника и индуктивность обмотки уменьшаются.

Оптимальное сопротивление нагрузки лампы можно определить по формуле: Ra = aRj, кОм, для триодов а=2...2, для лучевых тетродов и пентодов а = 0,07...0,15.

Коэффициент трансформации: n = w2/w1 = 0,032 (Rн/( Ra к.п.д.))0,5

К.п.д. трансформатора малой мощности может быть принят в пределах 0,55...0,8. Чем меньше мощность трансформатора, тем его к.п.д. ниже.

Минимально возможное значение индуктивности первичной обмотки трансформатора, при котором коэффициент частотных искажений Мн на нижней граничной частоте fн не превышает заданного, определяется по формуле: L1 = 159 Ra/ (fнн2 -1)0,5), Гн, если коэффициент усиления на частоте fн падает до 0,707 от коэффициента усиления на средних частотах, то L1 = 159 Ra/ fн , Гн.

Сердечник трансформатора выбирается в зависимости от мощности. Размеры его определяют исходя из условия: QсQо = А Рн , см4. А = 10 - для триода; А =20 - для пентода и лучевого тетрода. Если в выходном каскаде применена отрицательная обратная связь, значение А уменьшается. При глубокой отрицательной обратной связи значение А берется в два раза меньше указанного.

С целью уменьшения габаритов трансформатора и экономии материалов рекомендуется принимать Qс = Qо, тогда = (А Рн)0,5 см2

Число витков первичной обмотки трансформатора из условия получения необходимой индуктивности обмотки: w1 = D (L1Iс/Qc)0,5, значения коэффициента D даны в таблице.

L1I0, Гн мА2

D

102

480

103

530

104

600

105

685

Амплитуда переменного напряжения на первичной обмотке: Um1 = (2 Рн Ra)0,5 , В. Максимальная индукция в сердечнике: Вm = 2,25 107 Um1/(fн Qc w1), Гн. Если Вm больше 7000 Гн, число витков первичной обмотки определяется по формуле: w1 = 3,2 10З Um1/(fн Qc).

Диаметр провода первичной обмотки: d1 = 0,025 (I0)0,5 , мм.

Число витков вторичной обмотки: w2 = nw1

Диаметр провода вторичной обмотки: d2 = 0,8 d1/(n)0,5 , мм.

Чтобы уменьшить влияние постоянного подмагничивания, сердечник трансформатора собирают с зазором, толщина прокладки зазора: d3 = 0,62 10-6 w1 I0, mm - для стали; d3 = 1,16 10-6 w1 I0, mm - для пермаллоя.

Трансформатор для двухтактного лампового каскада

Двухтактные выходные каскады работают или в режиме А, или в режиме АВ. Режим В ввиду больших нелинейных искажений применяется только в мощных усилителях (50 Вт и выше).

При режиме А оптимальное приведенное сопротивление нагрузки между анодами ламп равно Raa = 2 Ra (Ra определяется как для однотактного каскада). При режиме АВ величину Raa находят в справочниках или определяют по характеристикам ламп.

Мощность в нагрузке равна удвоенной мощности, отдаваемой одной лампой.

Число витков первичной обмотки равно:

w1 = 450 D (L1 Iс/Qc)0,5 - для сердечника из трансформаторной стали;

w1 = 200 D (L1 Iс/Qc)0,5 - для сердечника из пермаллоя.

Отвод делается от середины обмотки. Остальной расчет выполняется по формулам, приведенным для однотактного каскада, Ra заменяется на Raa. Пластины сердечника двухтактного трансформатора собирают вперекрышку без зазора.

Трансформатор для ультралинейного (сверхлинейного) каскада

Расчет трансформатора выполняется по формулам, приведенным для соответствующего однотактного или двухтактного каскада.

Коэффициент р = wэ/wa, показывающий отношение числа витков обмотки экранной сетки к числу витков анодной обмотки, выбирается в пределах 0,22...0,23 для ламп типа 6П1П и 6П6С и 0,42...0,45 для ламп типа 6П14П и 6ПЗС.

В заключение приводим таблицу замены ламп иностранного производства на лампы отечественной номенклатуры.

Тип лампы

Аналог
отечественной

Возможная замена

Примечание

ЕВС91

-

6ГЗП, 6Г2



EF86

6Ж32П

6Ж1П, 6Ж8



ЕС92

-

6С2П, 6Н2П, 6Н9С

1

EF93

-

6К4П, 6К4



ЕСС40

-

6Н1П, 6Н8С



EF94

-

6Ж4П, 6ЖЗ



ЕСС81

-

6Н2П, 6Н9С



EL34

6П27С

ГУ-50



ЕСС82

-

6Н1П, 6Н8С



EL84

6П14П

6П1П, 6П6С



ЕСС83

6Н4П

6Н2П, 6Н9С



EZ81

-

6Ц4П



EF40

-

6Ж1П, 6Ж8



UL41

-

6П1П, 6П6С, 6П18П

2

EF80

_

6Ж5П, 6Ж6С, 6К4



Примечание: 1. Для прямой замены используется один триод;

2. Напряжения накала не совпадают.



Радиолюбительский High-End. К.: "Радiоаматор", 1999, 112 с. с ил.
