Современные радиовещательные приемники имеют раздельную и плавную регулировку тембра высших и низших звуковых частот, обеспечивающую достаточно глубокое изменение частотной характеристики на краях воспроизводимого усилителем диапазона.
    Однако подбирать наилучшее звучание каждой отдельной радиопередачи или грамзаписи с помощью регуляторов тембра радиослушателю зачастую бывает трудно и поэтому в схему усилителя вводят тон-регистры — переключатели тембра, позволяющие простым нажатием кнопки или клавиши устанавливать такую частотную характеристику НЧ тракта, при которой обеспечивается наиболее естественное звучание. Плавные регуляторы тембра в этом случае лишь дополняют тон-регистр, позволяя подбирать тембр звучания приемника уже в более узких пределах.

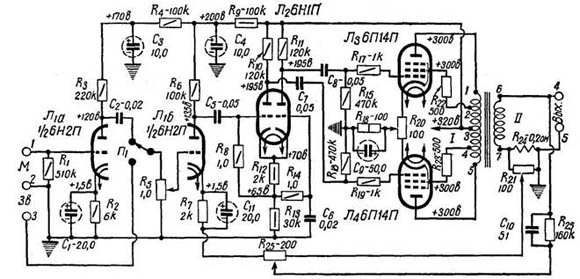

    На рис. 1 приведена схема усилителя НЧ с тон-регистром на пять положений: «Оркестр», «Соло», «Речь», «Легкая музыка» и «Бас». Тон-регистр помещен на входе усилителя до регулятора громкости R2.
    В положении «Оркестр» тон-регистр выключен, усилитель имеет свою обычную характеристику (кривая 1 на рис.2). Клавиша «Оркестр» не имеет контактов, она служит лишь для возврата других клавиш в исходное положение.
    При нажатии клавиши «Соло» во входную цепь усилителя контактами 6 включается конденсатор С1, ослабляющий усиление на низших звуковых частотах. Контакты а включают параллельно сопротивлению R2 конденсатор С4, что приводит к уменьшению усиления на высших частотах. Элементы R1, R2, С1, С4 образуют фильтр, создающий подъем частотной характеристики на частоте 4000 Гц (кривая 2).
    В положении «Речь» включаются конденсаторы С2 и С3 что еще более сужает полосу частот усилителя НЧ (кривая 3). Поскольку голос в естественных условиях имеет четко выраженное направление, то при речевых передачах в акустической системе с широкой диаграммой направленности необходимо выключать боковые громкоговорители, что осуществляется контактами а.
    При нажатии клавиши «Легкая музыка» во входную цепь включается последовательный фильтр R1С1, что несколько снижает усиление на низших и повышает усиление на высших частотах (кривая 4).
    Клавиша «Бас» предназначена для резкого подъема частотной характеристики в области низших звуковых частот (кривая 5), что достигается замыканием конденсатора С8 контактами а. При этом цепь регулировки тембра низших частот превращается в фильтр нижних частот, а регулятор R7, позволяет лишь уменьшать усиление на этих частотах.
    Клавиша «Бас» применяется только в сочетании с другим каким-нибудь положением с целью выделить басовый аккомпанемент, поэтому она имеет самостоятельное включение и выключение, не зависящее от положения других клавиш.
    Чувствительность со входа 100 мВ. Номинальная выходная мощность 2 ВА при коэффициенте нелинейных искажений не более 2,3%, а максимальная достигает 5,5 ВА.
    Далее...




Усилитель НЧ с комбинированной обратной связью



Одним из основных элементов любой звуковоспроизводящей установки является электродинамический громкоговоритель. Как известно, звуковая катушка громкоговорителя вместе с диффузором и системой подвески представляет собой электромеханическую колебательную систему, имеющую собственную резонансную частоту. Наличие резонанса, особенно в области низших частот, значительно ухудшает качество воспроизведения звука, так как на резонансной частоте отдача громкоговорителя резко возрастает и частотная характеристика излучения по звуковому давлению становиться неравномерной. На слух это проявляется в виде неприятного «бубнения». Кроме того, входное сопротивление громкоговорителя зависит от частоты, что приводит к рассогласованию лампы и нагрузки и увеличению искажений. Особенно резко возрастает входное сопротивление на резонансной частоте. Вредное влияние резонанса громкоговорителя стараются уменьшить как акустическими (правильный выбор объема ящика), так и электрическими мерами, например применением комбинации отрицательной обратной связи по напряжению и положительной обратной связи по току. Ослабление резонансных свойств громкоговорителя в данном случае можно объяснить следующим образом: на резонансной частоте входное сопротивление громкоговорителя возрастает, что приводит к увеличению напряжения отрицательной обратной связи и уменьшению напряжения положительной обратной связи, и имеется тенденция к поддержанию усиления на прежнем уровне.

Применение комбинированной обратной связи позволяет значительно улучшить качество звучания и расширить частотную характеристику, особенно в области низших частот.

На рис. 1 приведена принципиальная схема усилителя НЧ, в котором применена описанная выше комбинированная обратная связь.





Принципиальная схема усилителя НЧ с комбинированной обратной связью

Рис.1. Принципиальная схема усилителя НЧ с комбинированной обратной связью



Отрицательная обратная связь подается со вторичной обмотки выходного трансформатора, а положительная обратная связь с сопротивления R24, включенного последовательно с звуковой катушкой громкоговорителя. Элементы связи подобраны так, что отрицательная обратная связь всегда более глубока, чем положительная, это обеспечивает устойчивую работу усилителя.

Усилитель имеет два входа: напряжение со звукоснимателя или детектора радиоприемника подается на сетку предварительного усилителя НЧ, выполненного на правом по схеме триоде лампы Л1, через переключатель рода работ П1 и общий регулятор громкости. Для работы с динамическим микрофоном имеется дополнительный каскад усиления, выполненный на левом по схеме триоде лампы 6Н2П. Усиленное напряжение звуковой частоты с сопротивления нагрузки R24 лампы Л поступает на вход фазоинверсиого каскада. Фазоиивертор выполнен по схеме с катодной связью. В общей катодной цепи лампы Л, включено 2 сопротивления: Rlt для создания необходимого отрицательного смещения на сетке лампы Л2 и сопротивление R13, являющееся элементом связи между каскадами фазоинвертора. Сопротивление R14 служит сопротивлением утечки сетки, а конденсатор С6 заземляет сетку правого триода лампы Л2 по переменному току. Выходной каскад усилителя выполнен по ультралинейной схеме на лампах типа 6П14П. Потенциометр R20 служит для балансировки плечей выходного каскада по постоянному току. Неравенство постоянных составляющих анодных токов выходных ламп уменьшает индуктивность первичной обмотки выходного трансформатора и часто бывает причиной искажений, особенно в области низших частот. В цепи управляющих сеток ламп Л3 и Л4 включены антипаразитные сопротивления R17 и R19.

Со вторичной обмотки выходного трансформатора в цепь катода лампы Л подается напряжение положительной обратной связи по току (с параллельно включенных сопротивлений R24 и R21) и отрицательной обратной связи по напряжению (с незаземленного конца вторичной обмотки). Для подбора оптимального демпфирования громкоговорителя обратная связь (а следовательно и выходное сопротивление громкоговорителя) выполнена регулируемой. Для этого оси потенциометров R2l и R25 объединены механически. При увеличении положительной обратной связи (движок потенциометра R21 перемещают справа налево по схеме) отрицательная обратная связь также должна увеличиваться (движок потенциометра R25 должен двигаться также справа налево).

Для питания усилителя можно применить любой выпрямитель, дающий напряжение 250—320 В при токе до 100 мА.

Усилитель собирается на шасси, изготовленном из алюминия пли мягкой листовой стали. Верхняя панель его — 210 × 120 мм. На ней укрепляются лампы, все электролитические конденсаторы, сопротивление R20 и выходной трансформатор. На передней панели размером 120 × 60 мм располагаются: регулятор громкости R5, гнезда 1, 2 и 3 для включения микрофона и звукоснимателя, переключатель П1 и сопротивления R21 и R25, объединенные на одной оси. На задней панели расположена вилка шестиконтактного разъема для подключения питания и громкоговорителя. Переменное сопротивление R20 укреплено с нижней стороны панели между лампами Л3 и Л4. Ручка его выведена наружу.

Монтаж производится мягким изолированным проводом типа ПМВГ. Все соединительные провода и мелкие детали (сопротивления, конденсаторы) располагаются при монтаже по возможности ближе к шасси. Для входных цепей используется экранированный провод МГББЛЭ. Особое внимание нужно обратить на экранировку гнезд 1 и 2 для подключения микрофона, а также провода, соединяющего гнездо 1 с сеткой триода Л.

После сборки усилителя нужно еще раз внимательно проверить все монтажные соединения и соответствие их со схемой. Перед включением усилителя ручку неременного сопротивления R5 следует поставить и положение минимальной громкости, а сопротивлений R21 и R25 — в положение минимальной глубины обратной связи (этому соответствуют крайние, правые по схеме, положения движков). Входные клеммы 1 и 2 следует замкнуть перемычкой. Только после этого можно вставить лампы и подключить к усилителю громкоговоритель и питание.

Обычно проверку усилителя начинают при работе от звукоснимателя. Убедившись, что усилитель работает и обладает значительным запасом громкости, ручку R5 возвращают в положение минимальной громкости и проверяют с помощью высокоомного вольтметра режимы ламп.

Далее производят симметрирование плеч выходного каскада. Для этого конденсатор С8 отпаивают от сопротивления R11 и присоединяют к сопротивлению R10. Прослушивая работу усилителя от звукоснимателя, устанавливают ручку переменного сопротивления R20 в положение минимальной громкости. Затем восстанавливают схему и, прослушивая работу усилителя, поворачивают ручку переменных сопротивлений R21 и R25 до положения максимальной глубины обратных связей.

При наличии временной перемычки на сопротивлении R21 вращение ручки сопротивления R25 в значительной мере изменяет громкость звучания. Если вместо этого наблюдается самовозбуждение усилителя, то нужно поменять местами концы вторичной обмотки выходного трансформатора. После проверки работы регулятора глубины отрицательной обратной связи (R25) снимают перемычку с сопротивления R2l и подбором сопротивления R24 устанавливают нужные пределы регулировки глубины положительном обратной связи.

Наибольшая величина положительной обратной связи соответствует крайнему левому на схеме положению движка потенциометра R21). Если в этом положении разорвать цепь отрицательной обратной связи (например, отпаять провод от среднего лепестка сопротивления R25), то усилитель должен работать в режиме близком к самовозбуждению, но не возбуждаться.

Выходной трансформатор собран из пластин Ш-25,толщииа набора 40 мм. Каркас трансформатора разделяют картонной перегородкой на две равные части и в одной из них располагают секции 1—2 и 2—3, а в другой секции 3—4 и 4—5 первичной обмотки. Секции 1—2 и 4—5 содержат по 1100 витков, а 2—3 и 3—4 по 400 витков провода ПЭЛ 0,18.

После намотки первичной обмотки излишки перегородки срезаются, накладывается изоляция (два слоя лакоткани) и сверху наматывается вторичная обмотка (выводы 6—7), имеющая 82 витка провода ПЭЛ 0,86. Эта обмотка рассчитана на громкоговоритель с сопротивлением звуковой катушки 6 Ом.



В. Иванов



Статьи

Ламповый звук
Тайны лампового звука
Волшебство лампового звука [1] [2]
Когда лампа лучше, чем транзистор [1] [2]
Почему вакуумный триод звучит музыкально
Схемотехника ламповых усилителей
Лампы или транзисторы? Лампы!
Однотактный ламповый усилитель для начинающих
Двухтактные ламповые усилители
Оконечный пушпульный усилитель - схема Уильямсона-Хафлера-Кероеса
Рекомендации по повторению реплики схемы Уильямсона-Хафлера-Кероеса
Однотактный усилитель с непосредственной связью. Схема Loftin-White [1] [2]
Трехламповый усилитель Губина
Однотактник на 300В
Усилители низкой частоты
Расчет каскада с нагрузкой в аноде
Однотактный усилитель на лампе 807 [1] [2]
Циклотрон. Мощный усилитель с выходными лампами ГУ-50
SE на RB300
Однотактный усилитель мощности на 300В. Модель WE91 для 90-х годов [1] [2]
Как улучшить звучание HI-FI системы [1] [2] [3] [4] [5] [6]
Лампы и звук: назад, в будущее [1] [2] [3] [4] [5]
Однотактный ламповый ... [1] [2] [3] [4] [5] [6] [7] [8] [9] [10]
Апгрейд усилителя XD845MKIII [1] [2]
"Усилитель" для наушников на SRPP [1] [2] [3] [4] [5] [6]
Ламповый High-End [1] [2] [3] [4] [5] [6] [7] [8] [9] [10] [11] [12] [13] [14] [15] [...]
Обзор журнала Glass Audio за 1998 год [1] [2]
Обзор журнала Glass Audio за 1999 год
Корректор для винила
Компенсированные регуляторы громкости
Усилитель НЧ
Даешь ONGAKU!
Tubesaurus Rex
Усилитель НЧ с комбинированной обратной связью
Прибор для измерения напряжения накала высоковольтных кенотронов
George Ohm живет в Харькове
Ревизия однотактного усилителя с межкаскадным трансформатором
Усилитель мощности НЧ с высоким КПД
Двухканальный усилитель НЧ
Усилитель НЧ с клавишным переключателем
Радиотрансляционные установки ТУ-50 и ТУ-100
Портативный проигрыватель
Усилитель НЧ
Усилитель без выходного трансформатора
Усилители без выходного трансформатора
Лампово-полупроводниковый УМЗЧ
Акустика
Бытовые акустические системы [1] [2] [3] [4] [5] [6] [7] [8] [9] [10] [11] [12] [13]
Там, где живут басы [1] [2] [3] [4] [5] [6]
The Onken Enclosure
Категории слухового восприятия [1] [2]
Три взгляда на акустику помещений [1] [2]
Акустика в которой мы живем [1] [2]
Акустика офисов
Мифы звукоизоляции
Акустика отделочных материалов
Акустический агрегат с объемным звучанием
Акустические свойства домашней мебели
Акустические линзы для громкоговорителей
Акустические измерения в практике радиолюбителя
Акустический фазоинвертор
Акустика студий [1] [2]
Полезные советы разработчиков Hi-End
Триод против пентода. Что выбрать? [1] [2]
SINGLE-ENDED VS PUSH-PULL [1] [2] [3] [4] [5] [6] [7]
Одноламповые усилители низкой частоты
Как пользоваться характеристиками электронных ламп
