Усилительный каскад с катодной нагрузкой



В настоящее время в электронных устройствах самого различного назначения широкое распространение получили усилительные каскады с катодной нагрузкой (часть из них обсуждается на электроника форум). Они применяются в телевизионной и измерительной технике, в технике радиосвязи и вещания, в импульсной технике и экспериментальной физике.

В данной статье рассматриваются свойства каскадов с катодной нагрузкой. Она должна помочь квалифицированным радиолюбителям правильно конструировать и рассчитывать такие каскады.

Принципиальная схема усилительного каскада с катодной нагрузкой изображена на рис 1,а. Сопротивление нагрузки ZH в общем случае комплексно. Пунктиром показаны паразитные междуэлектродные и монтажные емкости.

рис. 1

Как видно из рис 1, а, в отличие от каскада с анодной нагрузкой, в котором напряжение uск, действующее между сеткой и катодом лампы и управляющее ее анодным током, равно входному напряжению ивх, в каскаде с катодной нагрузкой управляющее напряжение uск является разностью между входным и выходным напряжениями uск = uвхuвых. Таким образом, в усилительном каскаде с катодной нагрузкой существует стопроцентная отрицательная обратная связь по напряжению с последовательным введением напряжения обратной связи во входную цепь. Это определяет все его основные свойства.

В рассматриваемом каскаде выходное напряжение обычно достаточно хорошо повторяет входное напряжение как по фазе, так и по величине. Поэтому такой каскад часто называют катодным повторителем.

Так как в каскаде с катодной нагрузкой выходное напряжение снимается между катодом и отрицательным зажимом источника анодного питания, то оно содержит значительно меньшую постоянную составляющую, чем в каскаде с анодной нагрузкой. Это обстоятельство иногда дает возможность обходиться без разделительного конденсатора.

Обычно в каскадах с катодной нагрузкой применяются либо триоды, либо пентоды в триодном соединении. Если лампа используется в пентодном соединении, то экранирующая сетка пентода по переменному напряжению должна быть соединена с катодом. Это может быть осуществлено, если, например, питание на экранирующую сетку подавать через гасящее сопротивление, а между катодом и экранирующей сеткой включить конденсатор.

Каскад, выполненный по схеме рис. 1, а, может быть применен только в том случае, когда постоянная составляющая напряжения на сопротивлении нагрузки Uвых, 0 равна напряжению смещения Uc, необходимому для работы лампы в выбранном режиме. Если Uвых, 0 меньше Uc, то дополнительное напряжение смещения Uc = Uc — — Uвых, 0 можно получить, применив отдельный источник Ес = Uc (рис. 1,б) или включив дополнительное сопротивление Rk = Uc/Ia0 (рис. 1,г). Наконец, когда Uвых, 0 больше Uc, то напряжение смещения подается с части сопротивления нагрузки R1 = Uc/Ia0 (рис. 1,в).

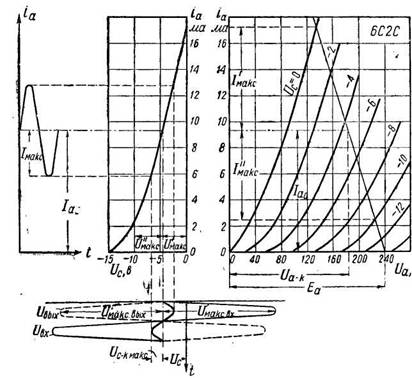

Динамическая характеристика строится для определения режима работы лампы и ее параметров, необходимых для дальнейшего расчета каскада. На рис 2 показано построение динамической характеристики каскада, выполненного на лампе типа 6С2С по схеме рис. 1,в для RH = R1+ R2 = 6 кОм и Eа = 240 В. Построение производилось для случая, когда сопротивление нагрузки можно считать чисто активным (для частот, при которых реактивной составляющей нагрузки можно пренебречь). На этом рисунке показаны также зависимости от времени анодного тока лампы Iа и напряжений uвх, uск и uвых при синусоидальном входном сигнале и параметрах каскада, соответствующих построенной динамической характеристике. В дальнейшем, в примерах, иллюстрирующих свойства каскада, используются данные, полученные при этом построении.

Коэффициент передачи напряжения каскада с катодной нагрузкой на частотах, при которых сопротивление нагрузки можно считать активным и равным RH, определяется из выражения

где SДИН = S/(1 + RH / Ri) — крутизна динамической характеристики; если в анодную цепь лампы включено гасящее сопротивление Rф, не шунтированное конденсатором, то

SДИН = S /[1 + (RH + Rф)/ Ri].

Коэффициент передачи К0 тем больше, чем больше RH, но не может превысить величины μ/(1 + μ), то есть всегда меньше единицы. Из рис. 2 видно, что переменная составляющая напряжения иск, управляющая током лампы, может существовать только при условии, когда Uмакс.вх. больше Uмакс.вых.

Например, при использовании лампы типа 6С2С и RH = 6 ком К0 = 0,9.

Не давая усиления по напряжению, рассматриваемый каскад дает усиление по току и по мощности.

Коэффициент усиления по току каскада с катодной нагрузкой равен

где Rвхвходное сопротивление каскада.

Коэффициент усиления по мощности составляет

Обычно входное сопротивление каскада с катодной нагрузкой велико, а RH мало. Поэтому КТ и KМ могут быть большими.

Эквивалентное внутреннее сопротивление лампы Ri в каскаде с катодной нагрузкой вследствие действия отрицательной обратной связи по напряжению меньше внутреннего сопротивления лампы Ri

Рис. 2

На частотах, при которых сопротивление емкости Сск велико по сравнению с внутренним сопротивлением источника сигнала, это сопротивление равно

Например, при Ri =7,5 кОм и μ = L=20 Ri = 357 Ом. Если μ>> 1, то Ri = 1/S.

Малое эквивалентное внутреннее сопротивление лампы является достоинством этого каскада.

Если применяется схема рис. 1,в, то не все напряжение сигнала U', действующее на сопротивлении R2, вводится между сеткой и катодом лампы. Часть этого напряжения падает на внутреннем сопротивлении источника сигнала Rист. В результате этого при больших значениях Rист эквивалент-ное внутреннее сопротивление лампы увеличивается по сравнению с ранее определенным значением. В указанном случае Ri меньше Ri уже не в (1+μ), а в (1+βμ) раз. Коэффициент β меньше единицы и на частотах, при которых реактивными элементами можно пренебречь, равен

При включении в анодную цепь лампы сопротивления Rф, не шунтированного конденсатором, Ri также увеличивается и становится равным Ri = (Ri+ Rф)/( 1+μ).

На высоких частотах, при которых сопротивление емкости Сск соизмеримо с Rист эквивалентное внутреннее сопротивление лампы имеет комплексный характер. Это сопротивление может быть комплексным также у каскада, собранного по схеме рис. 1,в, в случае если внутреннее сопротивление источника сигнала комплексно. Однако в большинстве случаев реактивными элементами можно пренебречь и считать эквивалентное внутреннее сопротивление лампы активным.



Часть [1]  [2]
