Лампы и звук: назад, в будущее или новое - это хорошо забытое старое?


    ЧАСТЬ 5

Схема    Вариации на тему Futterman OTL. Если в предыдущей схеме поменять местами управляющие напряжения на сетках ламп (рис.26), то (эврика!) оказывается, что схема преобразуется в настоящую пару повторителей напряжения и выходное сопротивление уменьшается до теоретического минимума Rвых=Ri/(2+2m), для нашего примера это 6,8 Ом. Очень близко к тому, что надо.
Схема    CIRCLOTRON 071. В 1955 г. фирма Electro-Voice полностью избавилась от врожденного порока SEPP - асимметрии - путем введения плавающего питания и переворота в одном из плеч лампы и источника питания (рис.27). В конце 80-х фирма Atma-Sphere Music Systems вернулась к «хорошо забытому старому» CIRCLOTRONy в своем усилителе МА-1. Выходное сопротивление этой схемы Rвых=Ri/(2+m), для нашего примера с четырьмя 6СЗЗС это 10,6 Ом, а в Atma-Sphere МА-1, выполненном на 12 запараллеленных лампах типа 6AS7G, это 11 Ом. Для согласования с нагрузкой в этом усилителе применен автотрансформатор, согласующий 11 Ом с нагрузкой в 1,2, 3 или 4 Ома (поэтому его нельзя считать «чистым» OTL). Преимущество цирклотрона перед схемами Футтермана - высокая степень подавления помех с шин питания, полная симметрия, оба катода находятся под нулевым потенциалом.
Схема лампового усилителя

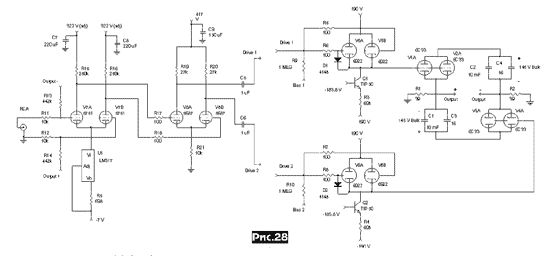

    «Чистый» OTL CIRCLOTRON применен в современном усилителе COVI MARK II (рис.28). Его выходное сопротивление снижено до менее 1 Ома введением в стандартный цирклотрон неглубокой (около 10 дБ) общей ООС с балансных выходов через резисторы R13, R14 в управляющие сетки ламп входного и по совместительству фазоинверсного каскада V7a, V7b. Еще из схемотехнических «приколов» COVI MARK II можно отметить применение в качестве генераторов тока интегрального стабилизатора U1 и биполярных транзисторов Q1, Q2, а также довольно мощные низкоомные каскады раскачки (V5,V6), позволившие загнать лампы выходного каскада в режим класса АВ2 с сеточными токами. Благодаря этому усилитель развивает 100 Вт на нагрузке 4 Ома и 125 Вт на 8 Ом, а амплитуда анодного тока составляет 3,75 А! Схема блоков питания показа на рис.29.

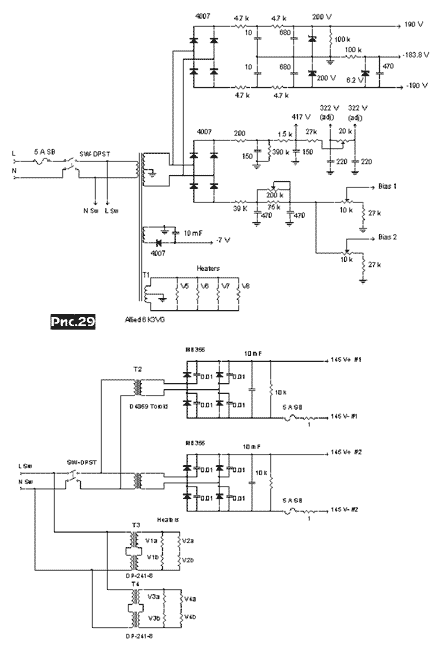

Схема блока питания

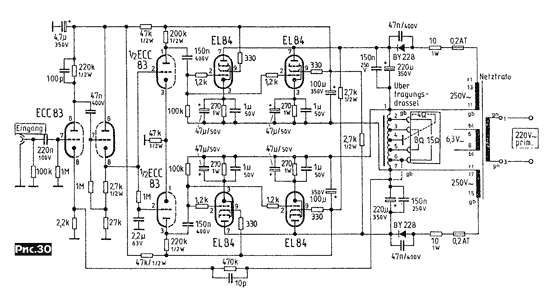

    Схемотехника цирклотрона применяется не только в бестрансформаторных УНЧ. На рис.30 показана схема УНЧ мощностью 30 Вт, выходной каскад которого выполнен на квартете EL84 (6П14П) по схеме цирклотрона (который может быть назван параллельным двухтактным - Push-Pull Parallel или РРР) с выходным сопротивлением 800 Ом и согласующим Схема лампового усилителя
автотрансформатором, позволяющим подключать нагрузку 16-8-4 Ома. Парафазный каскад выполнен на ЕСС83 (6Н2П), а общая ООС подается в катод лампы входного каскада. Объективные параметры усилителя очень высоки (для ламповых): полоса частот 10 Гц... 70 кГц, коэффициент гармоник0,01%, коэффициент демпфирования 30, отношение сигнал/шум 101 дБА. Соотношение числа витков автотрансформатора: 1-7 относится к 2-6 как 7:1, а к 3-5 как 10:1. Эта схема многократно воспроизведена одним из авторов, причем всегда с неизменным успехом.
    В одной статье, разумеется, невозможно охватить абсолютно всю ламповую аудиосхемотехнику, но, надеемся, она будет полезной для тех, кого завораживает оранжевое свечение разогретых катодов...

Часть [1]  [2]  [3]  [4]  [5]

Николай Сухов, Владимир Широков, статья из журнала Радиохобби №4, 1998, с.4-13
