Асимптотические характеристики для некоторых схем



В последующих разделах рассмотрение вопроса о влиянии асимптотических характеристик на ограничение допустимой величины обратной связи будет основываться на соотношениях несколько более общих, чем соотношения между характеристикой идеального среза и асимптотой, определяемые кривыми фиг. 345 и 346. Но даже то упрощенное представление, которое может быть получено на основании изучения этих фигур, оказываемся достаточным для выяснения важной роли, какую асимптотические характеристики играют в вопросах проектирования. Очевидно, что большую величину обратной связи не удается получить в том случае, когда асимптота пересекает линию нулевого усиления слишком близко к области рабочего диапазона или же тогда, когда асимптота имеет слишком большую крутизну.

К счастью, асимптотические характеристики могут быть относительно легко построены, так как они зависят только от паразитных параметров и, может быть, еще от некоторых других элементов схемы. Таким образом, эту характеристику можно вычислить с помощью упрощения действительной схемы. Во избежание напрасной потери времени, которую могло бы повлечь за собой выполнение практически неосуществимого варианта обратной связи, подобный расчет асимптоты желательно сделать как можно раньше, во всяком случае до того, как сделан подробный расчет усилителя.

Вообще говоря, асимптотические характеристики определяются отчасти емкостями ламп и межкаскадных элементов, а отчасти — входной и выходной цепями и самой β-цепью. Подобное разделение, естественно, возникает в связи с рассмотрением вопроса о схеме фиг. 343. Приведенная там схема относится к предельному случаю, для которого влияние входной, выходной и β-цепи на асимптотическую характеристику снижено до нуля благодаря упрощению схемы усилителя в целом. Задача, стоящая перед инженером при проектировании, значительно шире, чем та, которая связана с созданием схемы, имеющей заданную асимптотическую характеристику. Общее решение, которое будет получено, отчасти зависит от вида обратной связи, а отчасти от того, каким образом разрешается вопрос о получении достаточно сильной обратной связи при соответствующих значениях прочих параметров, усилителя.

Указанные соображения удобнее всего пояснить, возвращаясь к вопросу об асимптотических характеристиках, который мы разберем для случая простых схем, уже рассмотренных ранее. Если мы начнем с усилителей с обратной связью по напряжению, то в качестве типичной схемы можно выбрать схему фиг. 344.

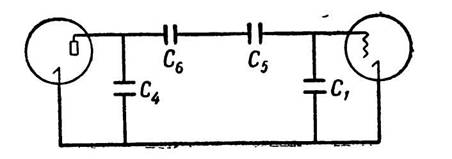

На фиг. 347 показана соответствующая предельному случаю асимптотическая цепь перехода от анода последнего каскада к сетке первого каскада. Наличие входных и выходных трансформаторов в схеме можно учесть добавлением параллельно конденсаторам C1 и С4 емкостей, эквивалентных распределенным емкостям обмоток. Чтобы схема обладала наибольшей эффективностью, эти дополнительные емкости должны быть невелики. Если мы будем, однако, стремиться сделать их слишком малыми, например, за счет уменьшения числа витков обмоток, то можем ухудшить другие параметры схемы.

Фиг. 347

В нашей "асимптотической" схеме β-цепь представлена последовательно включенными емкостями С5 и С6. Для получения максимальной обратной связи величина этих емкостей должна быть взята значительной. В сущности говоря, их емкость может быть взята сколь угодно большой, так как при любой величине потерь в β-цепи, уменьшая величину сопротивления в токовой цепи обратной связи Т-образной схемы фиг. 344, мы получим также уменьшение на соответствующую величину сопротивления цепи, относящейся к обратной связи по напряжению. Однако, если величина сопротивления β-цепи будет сделана очень малой, то в пределах рабочей полосы может проявлять себя ее шунтирующее влияние на входную и выходную цепи усилителя. Это вызовет уменьшение коэффициента пассивной передачи вследствие причин, рассмотренных ранее. Таким образом, точный вид асимптотической характеристики зависит от того, каким образом осуществлен компромисс между величиной обратной связи и коэффициентом пассивной передачи.

Фиг. 348

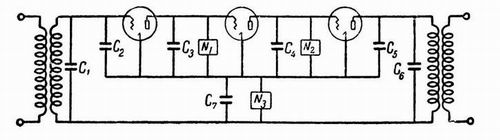

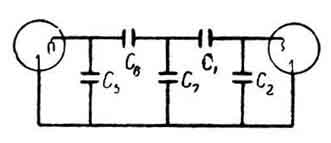

Простая схема усилителя с обратной связью по току приведена на фиг. 348. Для нее асимптотическая цепь от анода лампы на выходе схемы к входной сетке показана на фиг. 349. Емкость С7 может рассматриваться как распределенная емкость на землю β-цепи, а также входного и выходного трансформаторов. Желательно, чтобы эта емкость была возможно меньше. Две последовательно включенные емкости С 1 и С6 характеризуют емкость тех обмоток трансформаторов, которые имеют большее число витков. Наибольшая асимптотическая передача может быть получена в том случае, когда эти емкости имеют значительную величину. С другой стороны, соотношения показывают, что наивысший уровень коэффициента пассивной передачи и внешнего усиления можно получить, если обе эти емкости настолько малы, насколько это возможно. Таким образом, и в этом случае вид асимптотической характеристики определяется тем, каким образом был достигнут компромисс между отмеченными выше соображениями и соображениями, относящимися к обратной связи, хотя надо сказать, что детали этого вопроса несколько отличаются от того, что мы имели в случае усилителя с обратной связью по напряжению.

Фиг. 349

Фиг. 350

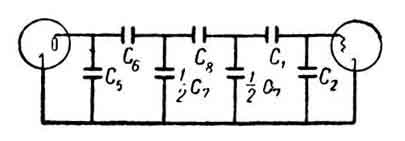

При составлении фиг. 348 β-цепь была изображена как простое параллельное сопротивление. В качестве другого варианта рассмотрим случай, когда β-цепь относится к П-образному типу. Переход от одной схемы к другой можно сделать, вводя в конструкцию дополнительные емкости. Если мы будем считать, что средняя ветвь П-образной схемы соответствует емкости С8 и что параллельная емкость исходной цепи разбита на две равные части С7/2, отнесенные к обеим сторонам новой системы, то мы получим асимптотическую цепь, изображенную на фиг. 350. Ясно, что введение емкости С8 неизбежно приводит к увеличению асимптотических потерь в величине передачи, так что β-цепь, имеющая только одну ветвь, соответствует оптимальному варианту. Однако, если величина сопротивлений, входящих в П-образную цепь, достаточно мала, то возможно выбрать емкость С8 настолько большой, что увеличение асимптотических потерь окажется несущественным.

Соображения, которые определяют асимптотические цепи для других видов усилителей с обратной связью, носят, вообще говоря, сходный характер. Например, в усилителях с обратной связью, выполненных по мостовой схеме фиг. 19, асимптотические цепи будут иметь примерно тот же вид, что и в системах с обратной связью по напряжению или по току с той лишь разницей, что появятся дополнительные потери в величине передачи с каждой стороны моста. Величина этих дополнительных потерь зависит от отношения плеч. Обычно принято использовать неравные отношения плеч с тем, чтобы выиграть в величине коэффициента передачи между усилителем и линией или, другими словами, в величине коэффициента пассивной передачи. Если отношение плеч будет чрезмерно велико, то потери в величине передачи вдоль асимптотической петли обратной связи станут слишком большими, так что здесь опять требуется принимать компромиссное решение.

Можно также довести асимптотические потери в величине передачи до некоторого определенного уровня, включая последовательно малые катушки индуктивности или же параллельные конденсаторы в различные ветви моста с тем, чтобы, насколько это возможно, получить проигрыш в величине асимптотической передачи лишь в области высоких частот.

В схемах с балансным трансформатором асимптотические характеристики существенно зависят от того, с первичной или со вторичной обмотки снимается обратная связь. Например, если обратная связь снимается с первичной обмотки, то асимптотические характеристики будут определяться емкостью, шунтирующей первичную обмотку. С другой стороны, при обратной связи, снимаемой со вторичной обмотки, асимптотическая цепь проходит таким образом, что индуктивность рассеяния оказывается включенной как последовательный элемент между паразитными емкостями, входящими в остальную часть схемы.

Для многих усилителей это может настолько значительно увеличить асимптотические потери, что величина действующей обратной связи существенно уменьшится. В то же время, благодаря тому, что обратная связь снимается со вторичной обмотки, выходной трансформатор оказывается охваченным обратной связью, что не имеет места в случае, когда обратная связь снимается с первичной обмотки.
