Усилители низкой частоты



Высококачественный усилитель НЧ

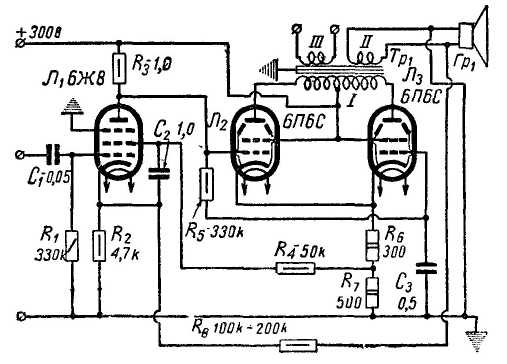

Усилитель низкой частоты, схема которого приведена на рис. 1, предназначается для работы совместно с радиовещательным приемником первого класса. В усилителе предусмотрен выход на универсальную головку (обмотка III Tp1).

В связи с повышенными требованиями к воспроизведению низкой частоты в современных приемниках в усилителе приняты меры к уменьшению искажений.

Наиболее эффективным методом снижения нелинейных искажений является отрицательная обратная связь. Но применение глубокой отрицательной обратной связи в обыкновенных усилителях с переходными конденсаторами может привести к их самовозбуждению из-за фазового сдвига в переходных RC цепочках.

Из принципиальной схемы усилителя видно, что между анодом предоконечного каскада 1) и выходным двухтактным каскадом 2, Л3) отсутствует переходной конденсатор, который вносил бы фазовый сдвиг. Это обстоятельство позволило применить весьма глубокую отрицательную обратную связь (до 30 дБ) без опасности самовозбуждения усилителя. Большая величина отрицательной обратной связи резко снижает коэффициент нелинейных искажений, который при выходной мощности около 6 Вт не превышает 1%.

Напряжение обратной связи снимается с обмотки II выходного трансформатора и через сопротивление R8 подается на катод лампы Л1. Цепь обратной связи также не содержит реактивных элементов, которые вносили бы фазовый сдвиг,

Вследствие того что анод лампы Л1 связан гальванически с сеткой лампы Л2, нормальная работа ламп Л2 и Л3 обеспечивается тщательным подбором их режима при помощи сопротивлений R3, R6 и R7 таким образом, чтобы напряжение на управляющих сетках ламп Л2 и Л3 по отношению к их катодам было равно—12 В.

Рис 1



При этом оконечный двухтактный каскад работает в режиме класса А. Напряжение на экранную сетку лампы Л1 подается с общего катодного сопротивления R7 ламп Л2 и Л3. Усилитель потребляет ток около 100 мА. Напряжение НЧ, усиленное лампой Л1, подается на сетку лампы Л2. На катоде этой лампы возникает напряжение низкой частоты в- такой же фазе, что и на ее управляющей сетке.

Если заземлить управляющую сетку лампы Л3, то между ней и катодом будут действовать напряжение в противофазе с напряжением между управляющей сеткой и катодом лампы Л2, что и требуется для нормальной работы двухтактного каскада.

Непосредственно заземлять управляющую сетку лампы Л3 нельзя, так как при этом нарушится режим работы ламп Л2 и Л3, поэтому она заземлена по низкой частоте через конденсатор С3.

Выходной трансформатор собран на стальном сердечнике из пластин типа Ш-22, толщина набора 50 мм. Обмотка I имеет 1000 × 2 витков провода ПЭЛ-1 0.18; обмотка II — 42 витка провода ПЭЛ-1 1,25 и обмотка III_480 витков провода ПЭЛ-1 0,18.



Рис. 2

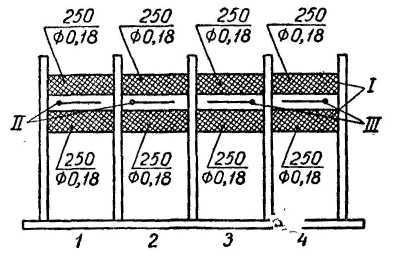

На рис. 2 приведено размещение обмоток на катушке трансформатора. В секциях 1 и 2 намотано так же по 21 витку обмотки II, в секциях 3 к 4—по 240 витков обмотки III.

Усилитель работает очень стабильно, так как он охвачен цепью отрицательной обратной связи по постоянному току, действующей через сопротивление R4. При снижении напряжения выпрямителя до 250 В увеличения коэффициента нелинейных искажений не происходит. Уровень напряжения на выходе снижается при этом всего на 2 дБ.



В. Павлов



Усилитель НЧ с регулируемой полосой частот



При проектировании современных усилителей НЧ часто требуется наличие частотной характеристики усилителя с крутым спадом по краям. Это достигается чаще всего применением LC-фильтров. При необходимости изменять граничную частоту фильтра приходится прибегать либо к переключению, либо к плавному изменению элементов фильтра. В обоих случаях устройство для регулирования ширины полосы получается громоздким и дорогим.

В предлагаемых схемах для ограничения полосы пропускаемых частот применен П-образный LС-фильтр, причем в качестве выходной емкости фильтра используется входная динамическая емкость усилительного каскада с отрицательной обратной связью. Это дало возможность с помощью только одного переменного сопротивления плавно изменять верхнюю граничную частоту в достаточно широких пределах.

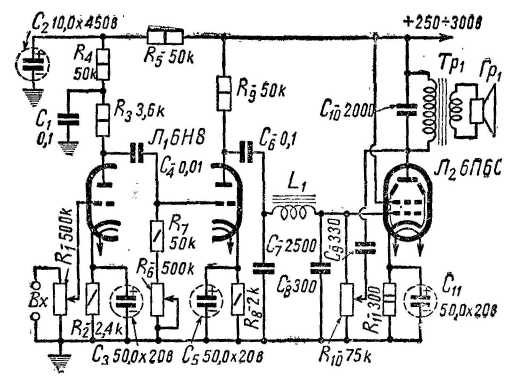

На рис. 3 приведена схема усилителя низкой частоты для воспроизведения грамзаписи. Верхние и нижние частоты здесь регулируются переменными сопротивлениями.



Рис 3



Рис. 4



Рас. 5

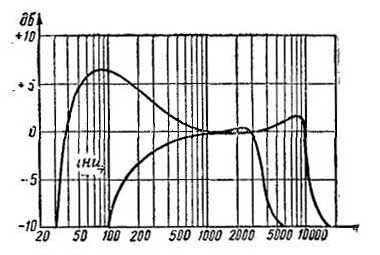

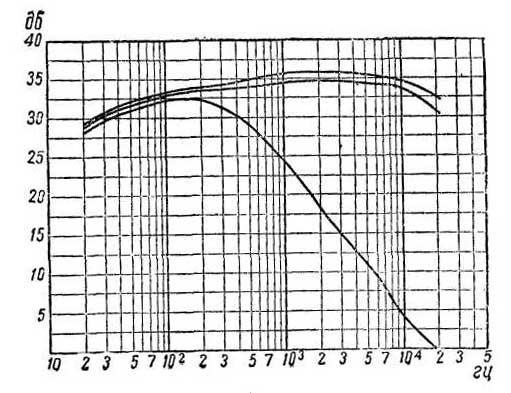

Частотные характеристики для крайних положений ручек регулирования показаны на рис. 4.

Катушка L1 содержит 3000 витков провода ПЭЛ-1 0,15 и помещена в горшкообразный сердечник СБ-5.

Выходной трансформатор использован обычный для согласования выходного тетрода 6П6С с динамическим громкоговорителем. Для получения выходном мощности около 4 Вт па вход усилителя следует подать напряжение около 0.15 В. что позволяет использовать усилитель с любым звукоснимателем.

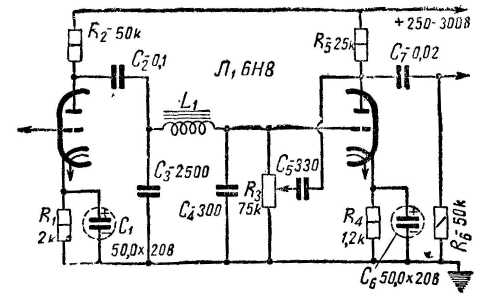

Схема рис. 5 может быть использована для различных усилительных устройств (например, усилители магнитофона, приемника и т. д.). Частотная характеристика в области высших частот такая же, как у усилителя, изображенного иа рис. 3. Конструктивные данные катушки индуктивности такие же.



В. Аникеев



Усилитель НЧ на пальчиковых лампах

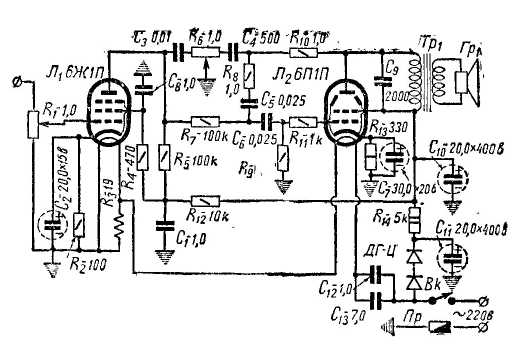

Описываемый усилитель низкой частоты может быть применен для высококачественного воспроизведения граммофонных записей и других целей. Габариты смонтированного усилителя таковы, что позволяют разместить его в корпусе любого промышленного электропроигрывателя. Для уменьшения габаритов использованы малогабаритные детали. Усилитель позволяет получить на выходе мощность около трех ватт. Потребляемая от сети мощность составляет 14 вт. Принципиальная схема усилителя изображена на рис. 6. Первый каскад—усилитель напряжения, собран на лампе 6Ж1П. Второй каскад—усилитель мощности, выполнен на лампе 6П1П.

Управление усилителем осуществляется двумя потенциометрами R1 и R6 (регулировка громкости и тембра). Сопротивление R9= 680 к.

Регулировка тембра осуществляется с помощью частотнозависимой обратной связи, подаваемой через цепочку R6, R9, R10 и С3, С4, С5. При установке движка потенциометра Re вправо происходит завал низших частот, а при установке влево — завал высших частот. Частотная характеристика усилителя изображена на рис. 7.

В качестве громкоговорителя используется электродинамический громкоговоритель мощностью 3 Вт от радиоприемников типа «Балтика», «Урал».

Рис. 6



Рис. 7





Конденсаторы С12 и С13—бумажные.

Окончательная настройка усилителя производится подбором величии емкостей конденсаторов и сопротивлений С2, C4, C5, R6, R9, R10.

При питании усилителя от сети переменного тока напряжением 127 В, необходимо добавить силовой трансформатор.

Дополнительную информацию можно получить на форуме о промышленной электронике



Ю. Егоров, Е. Колотыгин
