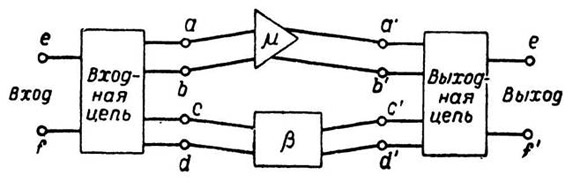

В простейшем виде усилитель с обратной связью может быть представлен как совокупность обычного усилителя, или μ-цепи, и пассивного четырехполюсника, или β-цепи, при помощи которого часть энергии с выхода системы может быть подана обратно на вход. Подобная комбинация изображена на фиг. 14. Обе цепи, μ и β, являются, само собой разумеется, четырехполюсниками и только ради простоты обозначены на фиг. 14 одной линией.
    Если часть энергии с выхода возвращается обратно ко входу, в схеме, естественно, могут возникнуть паразитные колебания. В этом случае схема обычно не может работать как усилитель. Однако характеристики устройства могут быть легко определены, если мы предположим, что подобные колебания в схеме отсутствуют. Необходимо только учитывать, что процессы, происходящие как в μ- так и в β-цепях, полностью определяются напряжением на зажимах этих четырехполюсников. При этом можно не принимать во внимание, что последние являются частями замкнутой цепи обратной связи. Обозначим соответственно через Е0 и ER напряжение, подводимое от источника ко входу, и напряжение, снимаемое с выхода схемы, как это показано на фиг. 14. Пусть E1 будет некоторое дополнительное напряжение, подаваемое β-цепью с выхода схемы на вход. Ввиду того, что μ-цепь работает как обычный усилитель, должно удовлетворяться уравнение
    Аналогично, если β является коэффициентом передачи β-цепи, то напряжение, подводимое к входным зажимам посредством обратной связи, может быть представлено в виде
    Исключая Е1 из этих двух уравнений, находим
    При отсутствии β цепи выходное напряжение может быть записано в виде
    Отсюда следует приводимая ниже теорема:
    Теорема. Обратная связь уменьшает коэффициент усиления усилителя в 1 — μβ раз.
    Величина μβ может быть названа коэффициентом обратной связи.
    Очевидно, что эта величина определяет коэффициент передачи напряжения по замкнутой петле от входа усилителя обратно к этому же входу. На практике обычно μβ значительна больше единицы. При этом уравнение (3.4) удобно переписать следующим образом
    Учитывая, что если μβ велико, то первый множитель в правой части (3.5) близок но абсолютной величине к единице, мы можем заключить, что коэффициент усиления усилителя примерно обратно пропорционален коэффициенту передачи (3-цепи или, другими словами, примерно пропорционален затуханию в β-цепи.
    Получаемая при этом погрешность за счет отклонения | μβ/(l — μβ) | от единицы будет в дальнейшем называться μβ-погрешностью.
    Из (3.5) следует, что на величину коэффициента усиления в значительной степени влияют небольшие изменения в β-цепи, в то время как изменения в μ-цепи почти не оказывают никакого действия. Чтобы последнее положение стало более ясным, продифференцируем (3.4), считая β постоянной величиной. Разделив затем обе части полученного уравнения на (3.4), имеем
    В этом выражении величины dER/ER и dμ/μ, очевидно, представляют соответственно изменения коэффициента усиления усилителя в целом и коэффициента усиления μ-цепи в случае, когда обе величины выражены в логарифмических единицах — неперах или децибелах. Отсюда следует теорема:
    Теорема. Изменение общего коэффициента усиления усилителя (в дб) на каждый децибел изменения коэффициента усиления μ-цепи уменьшается обратной связью в отношении (1 —- μβ):1.
    Последнее свойство обратной связи является особо важным с точки зрения уменьшения действия помех или нелинейных искажений, возникающих в μ-цепи. В широком физическом смысле помехи, так же как и нелинейные искажения в некотором элементе схемы, могут рассматриваться как некоторые “изменения” в данном элементе. Чувствительность цепи к такого рода изменениям всегда находится в определенном соответствии с чувствительностью цепи к нормальным изменениям параметров данного элемента. Поэтому указанное свойство систем с обратной связью является следствием только что выведенной теоремы. Однако для того чтобы доказать это независимым образом, положим, что в каком-либо внутреннем звене μ-цепи включен генератор D0, как показано на фиг. 15. D0 может представлять собой напряжение помех, которые возникают за счет плохого контакта или фона переменного тока, либо напряжение, получающееся за счет нелинейных искажений в μ-цепи.
    Обозначим через Ed выходное напряжение, обусловленное генератором шумов, а через D1 — дополнительное напряжение, появляющееся между μ1, и μ2 благодаря связи по петле μβ. Учитывая, что общее напряжение в месте включения генератора равно D0 + D1 а коэффициент усиления между этим .участком и выходными зажимами схемы равен μ2, мы можем .записать выражение для Ed в следующем виде:
    Далее...




Элементарная теория схем с обратной связью



Типы схем с обратной связью



Проще всего классифицировать схемы с обратной связью, выбирая в качестве основного критерия способ соединения μ- и β-цепей между собой, а также с входной и выходной внешними цепями. Чтобы показать возможность получения различных вариантов соединений, неудобно, конечно, пользоваться изображением μ- и β-цепей в виде одиночных линий, как это было сделано на фиг. 14, ибо эти цепи так же, как входная и выходная внешние цепи, являются двухпроводными. Учитывая это обстоятельство, мы приходим к схеме, изображенной на фиг. 16, где три цепи соединены между собой при помощи шестиполюсников. Классификация схем обратной связи определяется видом этих соединительных шестиполюсников. Представляется, конечно, возможным построить весьма большое число подобного рода устройств. Простейшие и в то же время наиболее часто употребляемые из них показаны на фиг. 17—21. Зажимы на каждой из этих фигур обозначены в соответствии с фиг. 16. На фиг. 17, например, показана схема обратной связи по току. Здесь μ-цепь представляет обычный трехкаскадный усилитель, междукаскадные импедансы которого обозначены через I1 и I2. Цепь β представлена в виде П-образного соединения ветвей A, В и С. В частном случае число ветвей может быть уменьшено до одной. В других случаях β-цепь может иметь более сложную конфигурацию. Зажимы входной и выходной цепей ef и соответствуют обмоткам трансформаторов, подключенных к лампам. В этом случае трансформаторы и внешние цепи не входят в общую схему и должны быть учтены дополнительно.

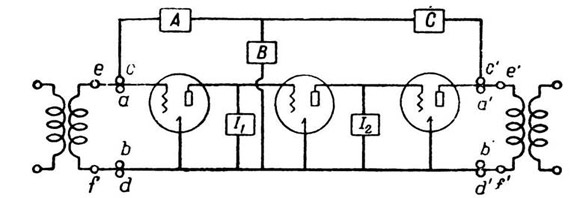

Фиг. 16

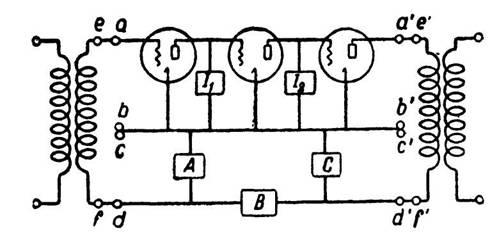

Фиг. 17

Характерной особенностью данного усилителя является то, что μ- и β-цепи соединены между собой на обоих концах усилителя последовательно, если смотреть со стороны внешних цепей.

На фиг. 18 показана схема обратной связи по напряжению.

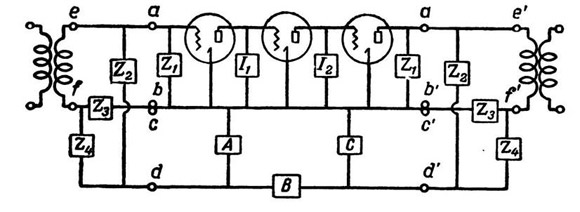

Фиг. 18

Здесь β-цепь взята типа T, но, как и в предыдущем случае, она может представлять любой четырехполюсник.

В этой схеме, как легко видеть, μ- и β-цепи, а также внешние цепи как на входе, так и на выходе усилителя включены параллельно друг другу. Схемы обратной связи по току и по напряжению являются простейшими, но в то же время для большинства случаев, вероятно, наиболее удобными устройствами. Помимо того, эти схемы позволяют обычно получить максимальную величину обратной связи. Однако, с другой стороны, этим схемам присущи два важных недостатка.

Первый из них заключается в том, что за счет обратной связи сопротивления усилителя, измеренные со стороны внешних цепей, становятся либо очень большими, либо очень малыми. Поэтому эти схемы непригодны в тех случаях, когда необходимо получить удовлетворительную величину коэффициента отражения от внешней цепи. Вторым недостатком приведенных схем является то обстоятельство, что сопротивления внешних цепей представляют собой части μβ-канала. Поэтому изменение сопротивлений внешних цепей может влиять на μβ-характеристики, что приводит к неустойчивости схемы.

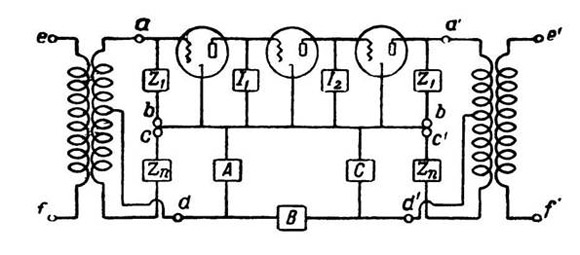

Фиг. 19

Эти недостатки можно устранить применением мостовой схемы обратной связи, изображенной на фиг. 19. Данная схема содержит три новых ветви, обозначенных через Z2, Z3 и Z4 и включенных на каждой стороне усилителя. Четвертая ветвь, Z1, позволяет регулировать, если это необходимо, входное и выходное сопротивления μ-цепи.

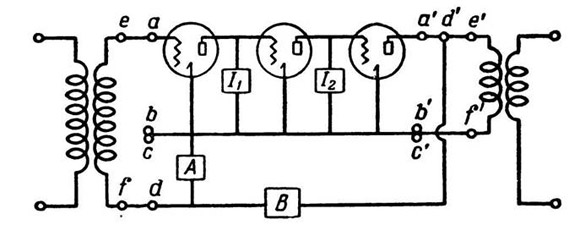

Фиг. 20

Три новых ветви совместно с сопротивлениями μ- и β-цепей, а также внешних цепей, образуют устройство, имеющее в общей сложности шесть ветвей. Если какую-либо из этих ветвей представить как сопротивление генератора, то остальные пять ветвей дадут четыре плеча моста и диагональную ветвь. Например, если в качестве сопротивления генератора взять внешнюю цепь, то в диагональ оказывается включенным сопротивление β-цепи. При сбалансированном мосте сопротивление внешних цепей, очевидно, не оказывает влияния на μβ-петлю. Кроме того, в этом случае уничтожается влияние обратной связи на величины входного и выходного сопротивлений усилителя, которые путем подбора элементов моста сделаны равными такой величине, какая необходима для согласования с внешними цепями.

Фиг. 21

Недостатком мостовой схемы следует считать то, что при ней могут получиться либо слишком большие, либо слишком малые значения сопротивлений усилителя. Кроме того, здесь имеет место расход части выходной мощности в ветвях схемы, введенных для обеспечения баланса мостов. Эти трудности могут быть преодолены путем замены моста трехобмоточным трансформатором или же соответствующим балансным трансформатором. Замена такого рода может быть проведена различным образом, так как существуют разные пути, с помощью которых возможно осуществить эквивалентность между мостом и трехобмоточным трансформатором. На фиг. 20, например, изображена схема, в которой обратная связь подается с обмотки “высокого напряжения”. В этом случае Zn представляет “балансирующее” сопротивление. На фиг. 21 представлена схема с обратной связью по “низкому напряжению”.

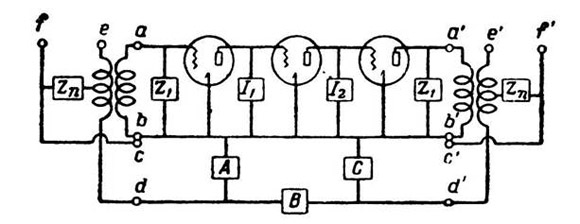

Фиг. 22

В предыдущих случаях на входе и на выходе усилителя применялись соединения одного и того же типа, что делалось для простоты рассмотрения. Число возможных вариантов схем может быть значительно увеличено путем комбинирования различных типов соединений на входе и на выходе схемы. В качестве примера такого рода на фиг. 22 приведена схема с последовательным соединением на входе при параллельном соединении на выходе.

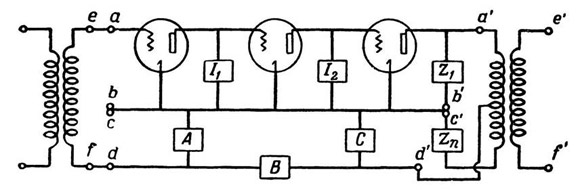

Фиг. 23

На фиг. 23 показана комбинация последовательной схемы входа с балансным трансформатором на выходе.



Часть [1]  [2]  [3]
