Портативный проигрыватель



Одной из первых конструкций, которую строит радиолюбитель, обычно является трех- или четырех- ламповый усилитель НЧ, предназначенный для воспроизведения грамзаписей. Часто такой усилитель объединяют в одном ящике с электродвигателем и звукоснимателем и получают переносное устройство.

Ниже приводится описание переносного проигрывателя, позволяющего воспроизводить записи с обычных и долгоиграющих пластинок, с громкостью, достаточной для комнаты средних размеров, включая комнаты, имеющие раздвижные стеклянные двери.

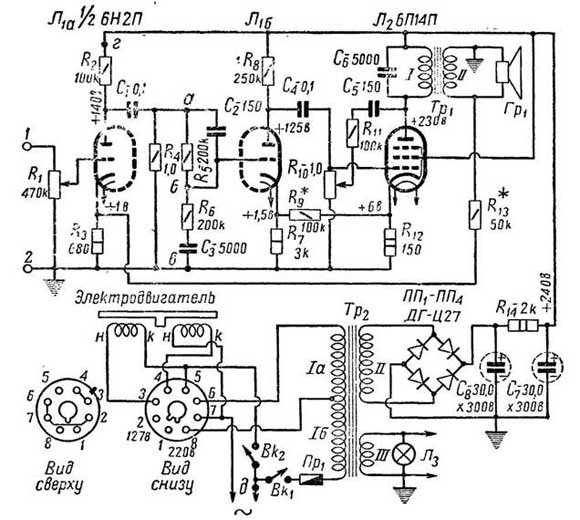

Как видно из принципиальной схемы (рис. 1), в усилителе проигрывателя используются две лампы. На двойном триоде 6Н2П 1) выполнен двух каскадный усилитель напряжения, а в выходном каскаде усилителя НЧ работает мощный пентод 6П4П. Этот пентод обладает весьма высокой крутизной (11 мА/в), благодаря чему можно было бы ограничиться одним каскадом предварительного усиления. Однако применение двухкаскадного усилителя на двойном триоде создает большой запас усиления по напряжению. Запас усиления в свою очередь позволяет ввести глубокую отрицательную обратную связь и улучшить качественные показатели усилителя.

Напряжение со звукоснимателя подводится к зажимам 1, 2, т. е. к потенциометру R1, с помощью которого осуществляется регулировка громкости. С анодной нагрузки первого каскада усилителя (R2) напряжение НЧ подается на делитель, образованный сопротивлением R5 зашунтированным конденсатором С2 (участок а, б) и цепочкой R6,C3 С помощью этого делителя осуществляется подъем частотной характеристики усилителя в области низших звуковых частот. Действительно, с уменьшением частоты сопротивление конденсатора С3, а следовательно, и общее сопротивление участка бв возрастает, а вместе с ним увеличивается напряжение, подводимое к сетке лампы второго каскада (Л1б). Утечкой сетки лампы Л1б является сопротивление R4

принципиальная схема

Рис. 1

Конденсатор С2 создает некоторый подъем частотной характеристики в области высших звуковых частот, так как на этих частотах сопротивление конденсатора С2 (а следовательно, всего участка аб) мало и почти все напряжение, поступающее с первого каскада (Л), оказывается приложенным к сетке лампы второго каскада усилителя напряжения (Л1б). Корректировка частотной Характеристики в области высших частот осуществляется с помощью регулятора тембра Rl0. На это сопротивление из анодной цепи лампы Л2 подается напряжение отрицательной обратной связи. Эта обратная связь эффективно действует только на высших звуковых частотах, так как сопротивление конденсатора Cs на средних и низших звуковых частотах очень велико. Перемещая движок потенциометра R10, можно изменять глубину обратной связи в области высших частот: когда движок находится в нижнем (по схеме) положении, то напряжение обратной связи равно нулю и частотная характеристика в области высших частот имеет подъем (рис. 2, кривая а) вследствие применения конденсатора С2. Когда движок потенциометра Rl0 находится в крайнем верхнем (по схеме) положении, то обратная связь оказывается наиболее сильной, что в свою очередь приводит к завалу частотной характеристики в области высших звуковых частот (рис. 2, кривая в).

Основная цепь отрицательной обратной связи, предназначенная для уменьшения нелинейных искажений, охватывает весь усилитель: со вторичной обмотки выходного трансформатора напряжение обратной связи подается на сопротивление R3, т. е. фактически на сетку лампы Л. Глубину этой обратной связи можно регулировать подбором сопротивления R12 чем больше это сопротивление, тем большая часть выходного напряжения падает на нем, тем, следовательно, слабее обратная связь. С целью снижения общей стоимости усилителя сопротивления смещения в катодных цепях всех ламп не заблокированы электролитическими конденсаторами. При этом каждый из трех усилительных каскадов оказывается охваченным отрицательной обратной связью по току. Такая обратная связь хотя ,и снижает нелинейные искажения, все же является нежелательной (особенно в выходном каскаде), так как ухудшает частотную характеристику усилителя в области низших частот. Для компенсации отрицательной обратной связи по току вводится положительная обратная связь путем соединения катодов ламп Л и Л2 через сопротивление R9.

блок ВЧ

Рис. 2

корпус и конструкция

Рис. 3



Выпрямитель выполнен по обычной мостовой схеме с применением в фильтре вместо дросселя обычного сопротивления.

Для того чтобы проигрыватель можно было быстро включить на необходимое напряжение сети, в нем применена общая колодка переключения напряжений, выполненная из обычной ламповой панельки и цоколя от сгоревшей лампы. Вместо отдельных выключателей усилителей и электродвигателя (Вк1 и Вк2) можно применить общий выключатель сети. Его следует включить в разрыв цепи в точке д.

В проигрывателе применены электродвигатель ДАГ-1 и звукосниматель ЗПУ-1. Однако вполне возможно применение любых других двухскоростных двигателей и звукоснимателей, позволяющих воспроизводить долгоиграющие пластинки. В качестве трансформатора Тр2 применен силовой трансформатор от приемника «Рекорд», имеющий следующие данные: сердечник сечением 14 см2 (пластины Ш-21, набор 38 мм); обмотки Iа содержат 660, 16— 762 витка провода ПЭЛ 0,25, обмотка II—1250 витков провода ПЭЛ 0,15. Имеющаяся в трансформаторе обмотка накала ламп не используется. В качестве обмотки III используется обмотка накала кенотрона (42 витка провода ПЭЛ 0,51). Если у радиолюбителя не хватает диодов ДГ-Ц27 (или, что то же самое, Д7Ж, выпрямитель можно выполнить по однополупериодной схеме, применив в качестве ПП один диод ДГ-Ц27 или селеновый столбик.

Трансформатор Тр2 также от приемника «Рекорд», сердечник этого трансформатора имеет сечение 2,9 см2 (пластины Ш-16, набор 18 мм); первичная обмотка содержит 2800 витков провода ПЭЛ 0,12, а вторичная — 90 витков провода ПЭЛ 0,41.

Можно применить также любой другой выходной трансформатор, рассчитанный на лампу с оптимальным сопротивлением нагрузки 5—6 ком (6П6С, 6П1П), и громкоговоритель с сопротивлением звуковой катушки 5—6 Ом.

В проигрывателе применен громкоговоритель 1-ГД9. Возможно применение другого, более мощного громкоговорителя (выходная мощность усилителя достигает 2—3 вm) или двух соединенных параллельно громкоговорителей 1-ГД9. В последнем случае число витков обмотки II трансформатора Тр2 следует уменьшить до 65.

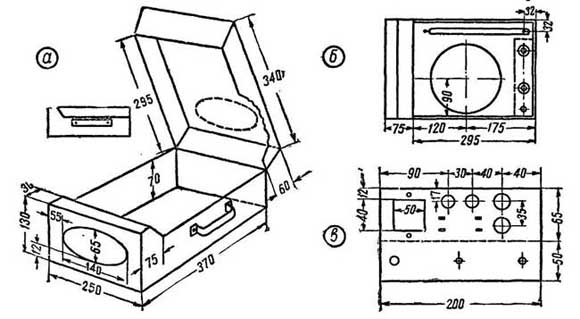

Ящик проигрывателя (рис. 3) выполнен из фанеры толщиной 5 мм. Расположение основных деталей в ящике и на его верхней панели показано на вкладке. В случае применения второго громкоговорителя его можно закрепить с внутренней стороны верхней крышки ящика.

Налаживание усилителя начинают с проверки режимов. Затем, временно отключив сопротивления R9 и R13, подают на вход сигнал со звукоснимателя. Усилитель при этом должен работать устойчиво, с несколько пониженной громкостью.

Положительную обратную связь между первым и вторым каскадами подбирают опытным путем, включив сначала в качестве R9 сопротивление в 100 ком, а затем постепенно уменьшая его. При некотором значении R9 начнется самовозбуждение усилителя. После этого величину R9 нужно уменьшить на 20—30%.

Сопротивление R13 подбирают с таким расчетом, чтобы усилитель развивал достаточную мощность при минимальных искажениях. Движок потенциометра R1 при этом должен находиться в крайнем верхнем (по схеме), а движок потенциометра R10— в крайнем нижнем (по схеме) положении.

В заключение подбирают емкость конденсатора C3, добиваясь необходимого подъема в области низших частот, и емкость конденсатора С5.

Если подключить к усилителю простейший приемник, то, помимо воспроизведения грамзаписей, можно будет вести громкоговорящий прием передач одной вещательной станции. Для приема передач местной станции можно ограничиться детекторным приемником, включив его по схеме рис. 2, а. В ряде случаев может оказаться необходимым добавить усилитель ВЧ, который можно выполнить на любом высокочастотном пентоде (6КЗ, 6Ж1П, 6Ж1П и т. п.), включив его по схеме рис. 2, б.



С. Долгов
