Элементарная теория триода


ЧАСТЬ 8

Коэффициент усиления по напряжению

Усиление сигнала по напряжению, обеспечиваемое усилителем, характеризуется коэффициентом KU, равным отношению выходного переменного напряжения Uвых = Uma к переменному напряжению сетки U = Uвх

KU = Uma / U(9.56)

Его можно вычислить, определив по характеристикам амплитуду выходного переменного напряжения Uma при заданной амплитуде пе­ременного напряжения сетки U (рис. 9.27).

Коэффициент усиления по напряжению можно выразить через дифференциальные статические параметры лампы и сопротивление нагрузки. Для этой цели используем выражения (9.32), (9.37), получим I = SU+ Uma /Ri и учтем, что согласно соотношению (9.54)  Uma=—R I.Тогда

Uma  = SU+ Uma
R Ri

С учетом выражений (9.40) и (9.56) найдем, что коэффициент усиле­ния по напряжению

KU = -  μ (9.57)
1+Ri/R

т. е. усилитель дает тем большее усиление, чем выше статический коэф­фициент усиления μ и больше сопротивление нагрузки R по сравне­нию с внутренним сопротивлением лампы Ri. Практически выбирать отношение R / Ri > 4-5 нецелесообразно, так как при дальнейшем увеличении сопротивления нагрузки усиление возрастает незначительно. Знак минус перед правой частью выражения (9.57) указывает, что выходное напряжение изменяется в противофазе с входным.

Статический коэффициент усиления триода обычно не превышает 100, следовательно, триодный усилитель может дать усиление сигнала по напряжению не более чем в 75-80 раз.

В ряде случаев от усилителя требуется получить лишь возможно большее выходное напряжение, а необходимый ток невелик, так как сопротивление нагрузки большое (например, нагрузкой является вход следующей ступени усиления, работающей без сеточного тока). Такой режим называют режимом усиления по напряжению.

Выходная мощность

Выходную мощность определяют как мощность переменной составляющей, тока, выделяющейся в нагрузке:

Pвых = ½RIma2 = ½UmrIma (9.58)

Она может быть вычислена по значениям Ima и Umr найденным с помощью характеристик рис. 9.27, б. Величина выходной мощности пропорциональна площади треугольника ACD (или АЕВ). Отсюда следует, что для получения большей мощности лампа должна иметь высокое анодное напряжение Eак, большой допустимый катодный ток Iкmax. Из формулы (9.58) получим

Pвых 1   Umr2 = 1   μ2  Umc2 (9.59)
2 R 2R (1+Ri/R)2

При заданном переменном напряжении сетки Umc2 выходная мощность достигает максимума при R = Ri:

Pвых =   1  μSUmc2 (9.59а)
8

Из выражения (9.59а) следует, что чем больше крутизна S и коэффициент усиления лампы μ, тем меньшее напряжение возбуждения Umc требуется для получения заданной мощности на выходе. Таким образом, лампы, имеющие большую величину произведения μS, являются более чувствительными.

С ростом переменного напряжения сетки выходная мощность увеличивается. Максимально возможная амплитуда переменного напряжения сетки в режиме неискаженного усиления при работе без сеточного тока не может быть больше половины напряжения отсечки Uс.отс = —DEак. При этом, использовав выражения (9.59) и (9.39), найдем, что максимально возможное значение выходной мощности

Pmax =   1  μSD2Eак2 = 1   S  Eак2 (9.59б)
8 32 μ

Следовательно, большая выходная мощность при работе без сеточного тока может быть получена от лампы с меньшим коэффициентом усиления, т.е. с более левой характеристикой. Но при этом возрастает необходимое напряжение возбуждения Umc = Eак / 2μ, т.е. снижается чувствительность лампы.

Итак, для получения большой выходной мощности требуется триод, имеющий высокое максимально допустимое напряжение питания анода Eак и большой максимально допустимый катодный ток, обеспечивающий получение необходимой амплитуды переменной составляющей анодного тока Ima

Поскольку мощность, расходуемая источником анодного питания

P0 = Pа + Pвых ,

а коэффициент полезного действия

ή =   Pвых   =   Pвых
P0 Pа + Pвых

то мощность, рассеиваемая анодом,

Pа =   1-ή   Pвых
ή

Следовательно, чем выше выходная мощность, тем больше должна быть мощность, рассеиваемая анодом.

Коэффициент усиления по мощности

При наличии сеточного тока важным параметром лампы является коэффициент усиления по мощности KP, определяемый отношением выходной мощности усилителя Pвых к мощности на его входе Pвх:

KP = Pвых / Pвх

Так как

Pвых = ½UmrIma , а Pвх = ½UI

то

KP =   UmrIma   =   Ima   μ
UI I 1+Ri/R

Отсюда следует, что коэффициент усиления по мощности тем больше, чем выше статический коэффициент усиления μ и коэффициент токораспределения.

Усиление с отсечкой тока

Существенным недостатком рассмотренного линейного режима усиления явля­ется низкий коэффициент полезного действия ή (не более 15%), следовательно, до 85% подводимой к лампе мощности расходуется бесполезно, выделяясь на аноде в виде тепла.

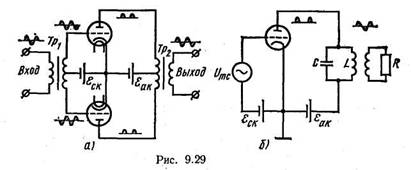

Лучшее использование усилительных возможностей триода достигается при работе с отсечкой анодного тока, когда на сетку подается напряжение смещения E, равное напряжению запирания Uс.отс или превышающее его (рис. 9.28). При подаче переменного напряжения на сетку лампы в ее анодной цепи возникают импульсы тока. Такой режим называется также режимом нелинейного усиления.

При усилений с отсечкой зачастую допустима работа с сеточными токами, это позволяет применять лампы с правыми ха­рактеристиками, т.е. с большим статическим коэффициентом усиления μ, чем достигается получение необходимой мощности при меньшем напряжении возбуждения Umc. Для устранения искажений при усилении с отсечкой тока на низких частотах используют двухтактную схему усиления (рис. 9.29, а). Переменное напряжение на сетки ламп подается в противофазе, для чего служит трансформатор Tp2 во вторичной обмотке которого имеется вывод средней точки. Благодаря этому импульсы анодного тока сдвинуты во времени на полпериода. При подаче их в нагрузку в противофазе с помощью трансформатора Tp2, имеющего вывод средней точки, восстанавливается форма кривой напряжения на выходе.

При усилении в диапазоне высоких частот восстановление формы кривой напряжения осуществляется колебательным LC-контуром (рис. 9.29, б). Контур настраивается на первую гармонику тока, благодаря чему он выделяет эту гармонику из спектра частот, образующих импульс анодного тока.



Батушев В. А. Электронные приборы. М.: Высшая школа, 1980
