Пальчиковая лампа 6Ж5П по своим параметрам является аналогом металлического одноцокольного пентода 6Ж4. Она предназначена в основном для применения в усилителях широкой полосы частот.
    Устройство. Пентод 6Ж5П внешне оформлен в виде семиштырьковой пальчиковой лампы; основные ее размеры и схема цоколевки показаны на рис. 1. Лампа имеет подогревный оксидированный катод овального сечения. Анод лампы состоит из двух никелевых прямоугольных пластинок, расположенных по обеим сторонам катода. Применение вместо сплошного цилиндра двух пластинок позволило снизить выходную емкость лампы с 4,5 до 2,5 пф.
    Чтобы увеличить жесткость витков первой сетки, им придана овальная форма, — это и определило форму сечения катода. Вместо третьей сетки применен специальный противодинатронный электрод. Он представляет собой две желобообразные стойки, которые охватывают траверсы второй сетки и образуют два оконца перед пластинками анода.
    Для снижения проходной емкости лампы применены три внутренних экрана: два экрана корытообразной формы находятся непосредственно над верхней и под нижней слюдяными пластинами, а третий, представляющий собой кружок, расположенный на внутренней стенке дна между бусинками выводов, предназначен для снижения емкости между выводами. Все три экрана при помощи контактной электросварки присоединены к противодинатронному электроду.
    Предельные нормы, параметры и характеристики
    Ниже приведены предельные нормы напряжений и мощностей, допускаемых при эксплуатации пентода 6Ж5П
    Максимальное напряжение накала 7,0 В
    Минимальное напряжение накала 5,7В
    Максимальное напряжение на аноде 300 В
    Максимальное напряжение на экранной сетке .... 150 В
    Максимальный ток катода (постоянная составляющая) 13 мА
    Максимальная мощность, рассеиваемая анодом .... 3,2 Вт
    Максимальная мощность, рассеиваемая экранной сеткой 0,4 Вт
    Максимальное напряжение на подогревателе (относительно катода) 90 В
    Статические междуэлектродные емкости лампы: входная — 10 пф, проходная — не более 0,03 пф, выходная—2,5 пф.
    Ниже приводятся режим и параметры лампы для двух случаев ее работы в усилительном режиме класса А. Напряжение смещения на управляющую сетку подается автоматически с сопротивления, включенного в цепь катода. Применять фиксированное смещение не рекомендуется, так как вследствие большой крутизны характеристики малейшие изменения напряжения смещения вызывают значительные изменения анодного тока.
    Режим I II
    Напряжение накала. . 6,3 6,3 В
    Ток накала............... 0,45 0,45 А
    Напряжение на аноде 300 150 В
    Напряжение на второй сетке 150 — В
    Сопротивление катодного смещения. . . 160 160 Ом
    Ток анода....................... 10 12,5 мА
    Ток второй сетки . . 2,5 — мА
    Крутизна характеристики 9 11 мА/В
    Коэффициент усиления — 40
    Внутреннее сопротивление ~500 3,6 кОм
    В режиме I лампа используется в пентодном включении, причем для лучшего разделения входной и выходной цепей противодинатронный электрод подключается не к катоду лампы, а к шасси. Вызванное этим снижение потенциала противодинатронного электрода на 2 В почти не сказывается на величине анодного тока и, следовательно, на крутизне характеристики. В графе II дан режим лампы 6Ж5П в триодном включении. Такой триод отличается высокой крутизной характеристики при относительно небольшом анодном токе.     Далее...




Конструктивный расчет входных и выходных трансформаторов радиоприемных и усилительных устройств



В результате расчета электрических параметров трансформатора определяются следующие данные: индуктивность первичной обмотки трансформатора L1 (Гн), индуктивность рассеяния LS (Гн), сопротивление первичной обмотки r1 (Ом), сопротивление вторичной обмотки r2 (Ом), коэффициент полезного действия η, коэффициент рассеяния σ, постоянная времени первичной обмотки τ1 (сек.), коэффициент трансформации п.

Ниже приводится конструктивный расчет трансформаторов малой и средней мощности, выполненных на сердечниках броневого типа. Взяты наиболее распространенные конструкции обмоток: обычная слоевая и слоевая с разделенной на две части одной из обмоток. Методика расчета составлена по материалам книги Г. С. Цыкина «Трансформаторы низкой частоты" (Связьиздат, 1950 год).

Конструктивный расчет сводится к выбору магнитного материала и размеров сердечника трансформатора, определению числа витков и диаметра провода и проверке возможности размещения обмоток на сердечнике.



УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

А — конструктивная постоянная трансформатора.

µ — магнитная проницаемость материала сердечника.

Втн — амплитуда переменной индукции в сердечнике на низшей рабочей частоте fн, Гц.

qс — поперечное сечение сердечника, см2.

lc — средняя длина силовой линии сердечника, см.

lм — средняя длина витка обмотки, м.

lz — длина немагнитного зазора, см.

Км — коэффициент заполнения обмотки проводом при намотке вразброс.

d1 , d2 — диаметры проводов первичной и вторичной обмоток без изоляции, мм.

d1ИЗ , d2ИЗ — диаметры проводов с изоляцией, мм.

А1, А2 — соответственно толщина первичной и вторичной обмоток, мм.

С1, С2 — число слоев первичной и вторичной обмоток при намотке в слой.

δпр — толщина изолирующей прокладки между слоями, мм.

δ — толщина изолирующей прокладки между обмотками, мм.

Uм1амплитуда напряжения, подводимого к первичной обмотке, В.

I0постоянная составляющая тока в первичной обмотке, А.

Геометрические размеры сердечника и размеры обмоток указаны на рис. 1, 2 и 3.



Рас. 1.

Рис. 2.

Рис. 3.

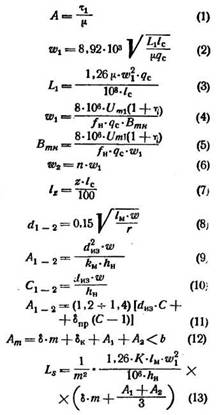

РАСЧЕТНЫЕ ФОРМУЛЫ



ВЫБОР МАТЕРИАЛА СЕРДЕЧНИКА

Сердечник выходного трансформатора целесообразно выполнить из трансформаторной стали Э4АА или стали ХВП. Пермаллоевый сердечник дорог и неэффективен ввиду снижения магнитной проницаемости при значительном подмагничивании. В то же время применение пермаллоевого сердечника во входном трансформаторе позволяет получить малую индуктивность рассеяния, уменьшить его размеры и вес. При σ > 0,003 можно выбрать трансформаторную сталь или пермаллой. Если δ < 0,003 до 0,0001, необходимо взять пермаллой.



ВЫБОР РАЗМЕРОВ СЕРДЕЧНИКА

Размеры сердечника выбираются по конструктивной постоянной А, которая вычисляется из выражения (1) для той магнитной проницаемости, которая получится при работе трансформатора. Найдя значение А, подбирают по табл. 3 сердечник такого типа, конструктивная постоянная которого равна или несколько больше найденной. Действующая магнитная проницаемость очень сильно зависит от постоянной составляющей индукции, т. е. от подмагничивающего тока I0, и от амплитуды переменной индукции на низшей рабочей частоте Втн. Поэтому для различных условий работы трансформатора проницаемость определяют по-разному.

Входной трансформатор. При работе без подмагничивания с малыми входными напряжениями проницаемость равна начальной µ и для выбранного материала находится по табл. 1.



Таблица 1

Средние значения начальной проницаемости некоторых магнитных материалов

Сорт магнитного материалаНачальная проницаемость µ
Трансформаторная сталь Э4АА400
Сталь ХВП500
Пермаллой с 45% никеля2000
Пермаллой с 75% никеля8000



Выходной трансформатор с подмагничиванием (режим "А" по однотактной схеме). При подмагничивании проницаемость магнитного материала падает. Для того чтобы проницаемость не уменьшалась значительно, в сердечнике нужно иметь немагнитный зазор длиной lz, который создают с помощью тонкой прокладки. Приближенное значение начальной действующей проницаемости µzн с учетом оптимального зазора, которое нужно подставлять в выражение (1), определяют из рис. 4, предварительно найдя величину L1×I02. Вычислив конструктивную постоянную, подбирают по табл. 3 такой сердечник, конструктивная постоянная которого равна или несколько больше найденной.

Рис. 4.

Выходной трансформатор без подмагничивания (режимы "А" и "В" в двухтактной схеме. Расчет производим без учета асимметрии ламп двухтактного каскада). При определении конструктивной постоянной по формуле (1) полагают µ равной начальной проницаемости µ и находят ее из табл. 1. Размеры сердечника выбирают по табл. 3 так же, как и в предыдущих случаях.





Часть [1]  [2]
