Двойной триод 6Н14П



Лампа типа 6Н14П представляет собой пальчиковый двойной триод с раздельными катодами, предназначенный для усиления высокочастотных колебаний в каскодной схеме. Принятый сигнал подается на сетку одного из триодов. Часть усиленного напряжения из анодной цепи первого триода передается на катод второго триода, сетка которого заземлена по высокой частоте. Усиленное двойным триодом напряжение выделяется на полезной нагрузке — колебательном контуре, находящемся в цепи анода второго триода. Таким образом в описанном каскаде один триод работает с заземленным катодом, другой с заземленной сеткой.

Каскад высокой частоты нормализованного блока ПТП (переключателя телевизионных программ) собран по каскодной схеме. Для эффективной работы по такой схеме первый триод должен иметь, по возможности, большое входное сопротивление, а емкость между анодами триодов должна быть малой. Применяемый в ПТП двойной триод типа 6НЗП не приспособлен для включения по схеме «заземленный катод — заземленная сетка» и поэтому дает лишь удовлетворительные результаты. По сравнению с лампой 6НЗП двойной триод 6Н14П имеет несколько большую крутизну характеристики, большее входное сопротивление Rвх и меньшую емкость между анодами Са-а. Повышение Rвх достигнуто главным образом благодаря применению двух выводов катода, а снижение емкости Са-а получено вследствие лучшей взаимной экранировки анодов. Применение лампы 6Н14П вместо 6НЗП позволяет получить заметный выигрыш в чувствительности телевизора или приемника УКВ.

По своему внешнему оформлению двойной триод 6Н14П почти не отличается от хорошо известного двойного триода 6НЗП. Общий вид и схема внутренних соединений лампы (вид снизу) приведены на рис. 1. Электроды левого триода выведены на первые штырьки, поэтому этот триод, по принятому у нас правилу для комбинированных ламп, считается первым. В каскодной схеме этот триод работает с заземленной сеткой и является выходным. Правый, он же второй триод лампы, будет в каскодной схеме входным, так как он предназначен для работы в схеме с заземленным катодом, что видно по наличию двух выводов. Вывод катода является в одно и то же время частью как анодной, так и сеточной цепи лампы. Общая индуктивность двух выводов при их параллельном соединении почти в два раза меньше индуктивности одного вывода. Снижение индуктивного сопротивления этого общего участка ослабляет связь цепи анода с цепью сетки, что приводит к желательному увеличению входного сопротивления лампы на высокой частоте.

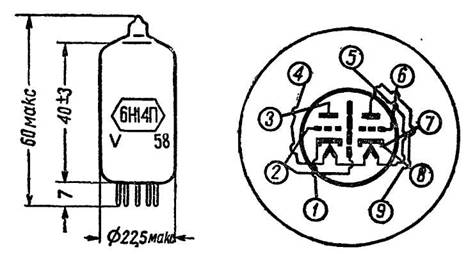

схема цоколевки 6Н14П

Рис. 1

Лампа 6Н14П имеет очень жесткую конструкцию и, несмотря на малые междуэлектродные расстояния, может работать в любом положении. По своему внутреннему устройству оба триода лампы 6Н14П совершенно идентичны и поэтому имеют одинаковые параметры.

При работе в каскодной схеме анодные цепи обоих триодов, как известно, включены по постоянному току последовательно. Вследствие этого анодное напряжение, приходящееся на каждый триод, сравнительно невелико и номинальное анодное напряжение при испытании лампы 6Н14П установлено равным 90 В. Необходимая разность потенциалов между сеткой и катодом достигается подачей положительного напряжения смещения на катод с сопротивления RK= 125 Ом. В табл. 1 приведены параметры лампы 6Н14П, которые, за исключением тока накала, относятся к одному триоду.



Таблица 1

ПараметрыНоминальные значенияПредельные значения
Напряжение накала Uн, В6,3
Ток накала Iн, А0,350,32— 0,38
Ток анода Iа, мА10,57,5 —13,5
Крутизна характеристики S, мА/В6,85,3 — 8,3
Коэффициент усиления μ2520—36



Как видно из приведенных параметров, для лампы 6И14П отношение S/Ia равно 0,65 1/ В, что на 30% больше, чем у лампы 6НЗП (S/Ia — 0,5 1/ В). Такое повышение важнейшего качественного показателя лампы получено благодаря уменьшению расстояния между сеткой и катодом до 60—70 микрон и применению в качестве материала сетки золоченой вольфрамовой проволоки диаметром всего в 20 микрон.

Измерение обратного тока сетки, являющегося хорошим показателем степени вакуума в лампе, производится при фиксированном отрицательном напряжении смещения на сетке — 2 В. Если обратный ток сетки одного из триодов превысит 0,1 мкА, то лампа считается негодной.

Об эмиссионной активности катода судят по крутизне характеристики при напряжении накала Uн=5,7 В. При таком недокале крутизна характеристики должна быть не меньше 4,3 мА/ В.

При нормальном использовании лампы анод правого и катод левого триода (в каскодной схеме — анод входного и катод выходного триода) соединены гальванически. Вследствие этого при заземленной цепи накала между катодом левого триода и подогревателем будет действовать анодное напряжение правого триода. В связи с этим у лампы 6Н14П усилена изоляция между нитью подогрева и катодом и повышено испытательное напряжение.

Номинальная величина входного сопротивления правого триода в режиме (Uа=90 в, Iа=10 мА) на частоте 60 МГц установлена равной 40 кОм, минимальное значение — 24 ком. На частоте 200 МГц входное сопротивление равно около 2 кОм. Входное сопротивление левого триода не измеряется, так как в схеме с заземленной сеткой оно приблизительно равно 1/S, что для лампы 6Н14П составляет около 150 Ом. При наличии в анодной цепи колебательного контура с эквивалентным сопротивлением около 2 кОм входное сопротивление на резонансной частоте повышается до 230 Ом.

Эквивалентное сопротивление шумов триода 6Н14П в режиме Uа=90 в и Uс=1,5 в составляет около 700 Ом.

Большую роль в работе лампы играют внутриламповые емкости. Статические междуэлектродные емкости лампы 6Н14П, измеренные на частоте меньше 500 кГц, приведены в табл. 2.



Таблица 2

ЕмкостьНоминальные значенияПредельные значения
Левого триода
Свх, пф4,93,6 —6,0
Спр, пф0,3
Свых, пф2,92,4 -3,4
Правого триода
Свх, пф Спр, пф2,62,05-3,25 1,8
Свых, пф1,130,9 -1,4
Между анодами триодов0,0250,07



На заводе-изготовителе лампы 6Н14П проверяются на долговечность в режиме Uн=6,3 В, Uа=90 В, Rк=125 Ом (в цепи каждого триода), при отрицательном напряжении на подогревателе относительно общей точки схемы — 250 В и сопротивлениях в цепях сеток по 1 МОм.

Для обеспечения длительной работы в аппаратуре необходимо, чтобы электрический режим лампы не выходил за пределы норм, приведенных в табл. 3, считающихся для эксплуатации лампы допустимыми и в то же время предельными.



Таблица 3

Напряжение накала UB max, min7,0     5,7
Максимальное напряжение на аноде Uа макс В180
Максимальная мощность на аноде Ра макс, вт1,5
Максимальное сопротивление в цепи сетки Rc макс МОм1,0
Максимальное напряжение на нити подогрева относительно
катода положительное, отрицательное, В
90     250



Если лампа заперта, то допустима подача на анод напряжения до 470 В и отрицательного напряжения на сетку до 30 В. Следует указать, что лампа может нормально эксплуатироваться лишь в том случае, когда только один из показателей ее режима достигает предельного значения. При двух или более показателях режима равных предельным значениям эксплуатация считается недопустимой.

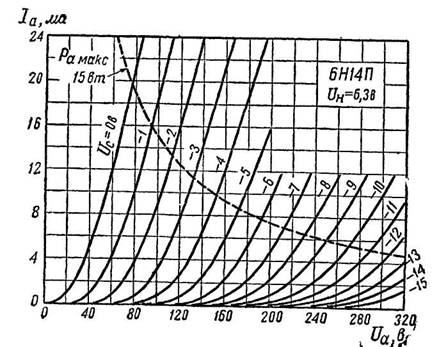

зависимость анодного тока одного из триодов лампы 6Н14П от напряжения на аноде

Рис. 2

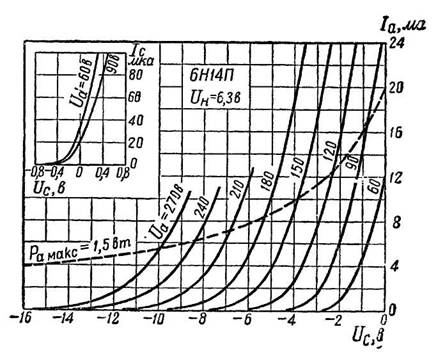

зависимость анодного тока триода 6Н14П от напряжения на сетке

Рис. 3

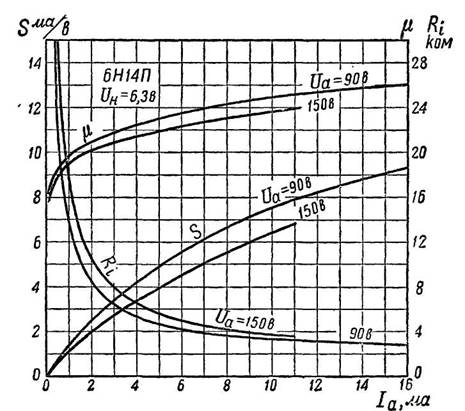

зависимости трех основных параметров триода лампы 6Н14П от анодного тока

Рис. 4

На рис. 2. показана зависимость анодного тока одного из триодов лампы 6Н14П от напряжения на аноде. На рис. 3 дана зависимость анодного тока триода от напряжения на его сетке. Приведенные характеристики являются типовыми, т. е. относящимися к лампе с номинальными параметрами. Характеристики той или иной лампы типа 6Н14П могут отличаться от приведенных в пределах, определяемых допустимым разбросом параметров.

В левой части рис. 3 дана примерная зависимость тока сетки от напряжения на ней. Эта зависимость дает представление о величине тех дополнительных потерь, которые могут быть внесены во входной контур электронным током сетки. В то же время следует учесть, что характеристики тока сетки отдельных экземпляров ламп типа 6Н14П могут смещаться в обе стороны от приведенной на величину до 0,4 В.

На рис. 4 показаны зависимости трех основных параметров триода лампы 6Н14П от анодного тока. Эти зависимости сняты при двух анодных напряжениях. Необходимые значения анодного тока устанавливались регулировкой напряжения смещения, соответствующая величина которого может быть определена из рис. 2 или 3.



Л. Азатьян
