Классы усилителей мощности |

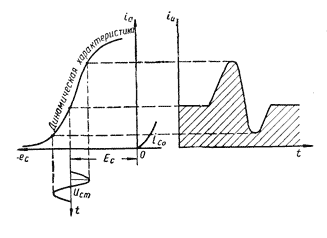

Усилитель класса А — принцип работы усилителя в этом режиме иллюстрируется на рисунке справа.
Рабочая точка выбирается на середине прямолинейного участка динамической (для триодов)
или статической (для пентодов, лучевых тетродов) характеристики лампы в анодно-сеточной системе координат.

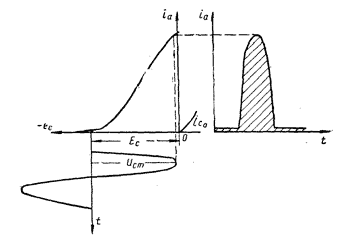

Усилитель класса В — принцип работы иллюстрируется на рисунке внизу. Рабочая точка выбирается
примерно в точке отсечки анодного тока лампы.
Усилитель класса АВ — выбирается режим промежуточный между классами А и В.
Индексы «1» или «2» после буквенного обозначения класса указывают на работу соответственно
без токов или с токами сетки. Например, режим АВ2 — режим с сеточным током.
Режим класса А обладает малыми нелинейными искажениями и малым ή.
Режим класса В обладает значительными нелинейными искажениями, но повышенным значением
ή.
В однотактных усилителях мощности применяется только режим класса А. Применение более
экономичного режима В и АВ недопустимо из-за значительных нелинейных искажений. Ввиду
отсутствия на выходе двухтактного усилителя мощности второй гармоники сигнала и связанными
с ней нелинейными искажениями в двухтактном усилителе чаще всего применяют экономичные режимы классов В и АВ.
Двухтактный усилитель мощности на триодах в основном применяется в режиме В. В режиме В
невозможна подача автоматического смещения от анодного тока, так как среднее значение
тока не остается постоянным. Двухтактные усилители мощности на пентодах (лучевых тетродах)
в основном работают в режиме класса АВ. В режиме В эти лампы не используются из-за
значительного криволинейного участка характеристики при малых анодных токах.
Выбор лампы и схемы оконечного каскада
Выходная ступень усилительного устройства, работающая в режиме усиления мощности,
предназначена для того, чтобы отдать во внешнюю нагрузку усилителя заданную
величину мощности полезного сигнала.
Поэтому в качестве лампы для оконечного каскада следует выбирать триоды или пентоды
(лучевые тетроды) с мощностью рассеяния на аноде в 2-3 раза больше заданной величины
полезной мощности на выходе. При этом следует иметь в виду, что у триодов ниже к.п.д.
необходима большая амплитуда переменного напряжения на сетке, чем у пентодов
(лучевых тетродов). Зато триод менее чувствителен к изменению нагрузки и вносит
меньше искажений. Однотактную схему оконечного каскада целесообразно применять при
выходных мощностях до 5 Вт. При мощностях свыше 5 Вт следует применять двухтактную
схему оконечного каскада.
Опубликовано по материалам
http://lampilich.narod.ru/downdjvu/booksdj.html
|
|
|
|
|
