7. Сюрпризы высоких частот
    7.1. Реактивные элементы лампы
    До сих пор мы не учитывали влияние на свойства каскадов реактивных элементов ламп, теперь пришла пора обратить на них внимание. Это мы покажем на практическом примере.
    Рассмотрим элементарный триодный каскад усиления на 6Н3П. Сопротивление нагрузки RA = 10 кОм, крутизна в рабочей точке S = 3 мА/В, µ= 36, Ri = 12 кОм. Эквивалентная нагрузка . KU = 3·5,5 = 16.
    Однако кое-что еще не учтено. Лампа имеет заметные междуэлектродные емкости. Так для 6Н3П:
    Это - емкости собственно лампы, в реальной схеме к ним всегда добавляются емкости монтажа и сопрягаемых цепей.
    7.2. Постоянная времени нагрузки
    О ней, разумеется, в первую очередь вспомнит тот, кто, знаком с основами радиотехники. Влияние емкости, параллельной RA, приводит к снижению усиления на высоких частотах.
    Паразитная емкость анодной нагрузки будет состоять из выходной емкости лампы СВЫХ, неопределенной емкости монтажа и входной емкости следующего каскада. Приняв сумму этих составляющих равной СН = 10 пФ, получаем значение постоянной времени:
    Верхняя граничная частота, соответствующая спаду усиления 3 дБ:
    Запомним эту величину, а пока пойдем дальше.
    7.3. Сюрприз входного сопротивления
    Для кого-то будет неожиданностью снижение активного входного сопротивления в каскаде, вызванное проходной емкостью между входом и выходом. В данном случае ее роль играет емкость между анодом и сеткой СПР.
    Эффект, о котором идет речь, связан с мнимой составляющей комплексного коэффициента передачи напряжения, которая для апериодического усилителя (т.е. нагруженного на активное сопротивление) выражается так:
    Подставляя известные величины, получим, например, для частоты 2 МГц:
    КМН = 7,6.
    Тогда активная составляющая входного сопротивления, обусловленная обратной связью через проходную емкость:
    Однако! Вот вам и высокое входное сопротивление лампы. Не исключено, что граничная частота всего тракта будет значительно меньше, чем оптимистично полученные 2,9 МГц: снижение входного сопротивления с ростом частоты может привести к падению коэффициента усиления предыдущего каскада.
    7.4. Сюрприз входной емкости
    Казалось бы, входная емкость каскада - это емкость между сеткой и катодом. Ничуть не бывало. Кроме нее, присутствует составляющая входной емкости, созданная паразитной обратной связью. Величина этой составляющей связана уже с действительной частью коэффициента усиления каскада:
    Вот такую величину надо добавить к емкости сетка-катод (и емкости монтажа). Заставляет задуматься: а верно ли была рассчитана емкость нагрузки предшествующего каскада? Его граничная частота? А его входное сопротивление?
    Непросто во всем этом хитросплетении разобраться.
    7.5. Резонансные каскады
    В каскадах резонансных усилителей, имеющих, как правило, колебательные системы на входе и выходе, проходная емкость еще более опасна: она может вызвать самовозбуждение. От величины этой емкости зависит предельное значение коэффициента усиления, при котором еще сохраняется устойчивость.
    И еще: требуется максимально ослабить влияние схемы на добротность избирательных контуров.
    Рассмотрим каскад резонансного усиления. На входе и выходе - одиночные контура LC, их добротность - Q. ЭДС, вносимая внутрь сеточного контура с анода емкостным делителем, примерно равна (считая, что СПР << С). Напряжение на контуре при резонансе окажется в Q раз больше: . И вдобавок сдвинутым по фазе на 90°.
    Недостающие до самовозбуждения 90 градусов добираются за счет фазовых характеристик контуров. Примем контуры на входе и выходе одинаковыми; тогда на верхней границе полосы пропускания каждый из них добавит фазовый сдвиг по 45°. Обратная связь стала положительной.
    Но возникнет ли генерация? Да, если KU будет не меньше, чем коэффициент обратной передачи с выхода на вход . Впрочем, надо еще учесть, что частота потенциальной неустойчивости смещена от резонансной, каждый из контуров дает на ней спад, равный . Таким образом, максимальное устойчивое усиление:
    Легко прикинуть, что если проходная емкость составляет единицы пФ, то устойчивое усиление, скорее всего, окажется неприемлемо низким.
    7.6. Не пентодом единым
    Общеизвестно, что проблемы усилителей на высоких частотах снимаются применением пентодов. Последние имеют крайне низкую проходную емкость, так что неожиданные эффекты, которые мы выше рассмотрели, можно не учитывать. К примеру, пентод типа 6К4П имеет проходную емкость меньше 0,0045 пФ.
    В частности, в резистивном усилителе на пентоде частотный диапазон определяется только постоянной времени нагрузки.
    Тем не менее, вопрос окончательно этим не закрыт. Триоды соблазняют очень низким уровнем собственных шумов, что особенно важно для построения высокочувствительных приемников диапазона УКВ. Значит, полезно вернуться к триодным каскадам, чтобы рассмотреть схемотехнические пути устранения вредного влияния проходной емкости.
    7.7. Нейтродины
    Нейтрализация проходной емкости была исторически первым способом приспособить триоды для высоких частот. Для подобных радиоприемников даже существовал солидно звучащий термин: "нейтродины".
    На схеме емкость СN, равная проходной, присоединена к концу анодного контура, симметрично точке анода. Воздействие этого конденсатора на сеточную цепь равно воздействию СПР, однако приложено в противофазе. Если схема хорошо сбалансирована, то влияние проходной емкости компенсируется.
    Недостаток этого решения - в необходимости тщательной подстройки нейтрализующей емкости, в том числе при смене лампы.
    7.8. Неполное включение
    Будет ли неполная связь с контуром индуктивной или емкостной, по выходу или по входу, во всех случаях повышается устойчивость каскада. Между прочим, на предыдущем рисунке, помимо нейтрализации, применена и неполная связь. Если анод триода подключен, например, к половине катушки индуктивности (коэффициент связи n = 0,5), то обратная передача снижается вчетверо. Во столько же раз возрастает KUmax. Правда, неполное включение ослабило вдвое полезный сигнал... Но зато усиление, которого можно достичь без генерации, увеличивается в 1/n раз.
    Впрочем, ситуация меняется, если учесть, что внутреннее сопротивление триода невысоко. Неполная связь по выходу призвана, в первую очередь, обеспечить сохранение добротности контура, и в этом качестве только повышает, а не снижает усиление.
    7.9. Каскодная схема
    Первая схема изображает каскад усиления на двух триодах. Эта конфигурация, представляющая собой сочетание преобразователей напряжения в ток и тока в напряжение, отличается от обычного усилителя тем, что в ней практически устранена проходная емкость. Дело здесь в том, что вход и выход - это электроды не одного и того же, а разных триодов.
    Коэффициент передачи равен, как и для пентода: KU = SRA, определяющей является крутизна нижнего по схеме триода (хотя вообще принято использовать идентичные лампы).
    Эквивалентное внутреннее сопротивление "верхнего" триода может не уступать внутреннему сопротивлению пентода.
    Совсем не обязательно, чтобы в каскодной схеме лампы были включены последовательно также и по постоянному току. Вторая схема полностью эквивалентна первой, вспомогательные резисторы R1 и R2 практически не влияют на работу каскада, если имеют большую величину (по сравнению с 1/S).
    7.10. Дифференциальная схема
    Эта схема будет избавлена от проходной емкости в том только случае, когда входом является сетка одного из триодов, а выходом - анод другого. Второй вход обязательно заземляется для усиливаемой частоты. Заметьте, что такой усилитель не изменяет фазу усиливаемого сигнала.
    Некоторый проигрыш каскодной схеме - невысокое эквивалентное внутреннее сопротивление, равное 2Ri.
    7.11. Сюрприз катодного повторителя
    В книгах можно встретить мнение, что катодный повторитель имеет хорошие частотные свойства. В общем, с этим можно бы и согласиться. Заметим, входная емкость лампы (сетка-катод) является здесь по сути дела проходной. Она включена между точками с почти идентичными сигнальными напряжениями, поэтому действие ее незначительно. А если применено пентодное включение, то согласованный сигнал действует также и на второй сетке. В итоге эквивалентная входная емкость каскада получается очень малой. Ценная особенность!
    Однако и здесь проходная емкость может сыграть злую шутку. В этом смысле опасно подключение к повторителю емкостной нагрузки.
    Попробуем разобраться. Если повторитель нагружен на активное сопротивление, сопоставимое с 1/S, то выходной сигнал будет заметно меньше входного, оставаясь синфазным. Появится ток через емкость сетка-катод (он же - входной ток), опережающий по фазе входное напряжение на 90°.
    А если нагрузка будет иметь еще и значительную емкость? В этом случае выходное напряжение будет отставать по фазе от входного, поэтому сдвиг фазы входного тока превысит 90 градусов - появится составляющая отрицательного входного сопротивления, а значит, опасность паразитной генерации.
    Впрочем, это еще не катастрофа, все зависит от того, каково полное сопротивление цепи, включенной на входе повторителя. Однако если это - колебательный контур, легко доворачивающий фазу, то самовозбуждение весьма вероятно. Потому-то в профессиональных устройствах подобного включения не встретишь.
    8. Борьба с помехами
    8.1. Проблема неконтролируемых связей
    Фон переменного тока, взаимовлияние каналов, просачивание помех, даже самовозбуждение усилителей - эти неприятные явления немало досаждают разработчикам радиоаппаратуры. Каждый слышал о таких мерах, как экранировка сигнальных цепей, развязки и пр.
    Далее...



Информация




Принципы схемотехники электронных ламп



ЧАСТЬ 5

9. Проблемы АРУ

9.1. Проблема N 1: регулирующий элемент

автоматическая регулировка усиления

Без цепей автоматической регулировки усиления (АРУ) трудно себе представить радиоприемник. Но каскад с изменяющимся коэффициентом передачи - это не так просто, как может показаться: серьезные ограничения накладываются возможностью появления искажений при сильном сигнале. Здесь мы впервые сталкиваемся с проблемой передачи сигналов большого уровня, чем будем заниматься теперь уж до конца.

В подавляющем большинстве случаев в ламповых приемниках используется АРУ, действующая по принципу выпрямления колебаний с выхода радиотракта и подачи полученного регулирующего напряжения на запирание ламп усилительных каскадов, как это видно, например, по фрагменту схемы приемника "Рекорд-53".

Следует хорошо осознать, что подобные системы АРУ обладают принципиальным недостатком: при максимальном сигнале на входе - ток ламп наименьший! Это ограничивает диапазон регулирования. Попробуем разобраться на примере, в чем тут дело.

Пусть выходной лампой усилителя промежуточной частоты является обычный пентод 6Ж3П. При напряжении на управляющей сетке минус 4 В он практически заперт, эту величину и можно считать максимальным уровнем регулирующего напряжения.

Для простоты пренебрегая потерей напряжения на диоде - выпрямителе АРУ, считаем, что и максимальная амплитуда сигнала на выходе УПЧ примерно 4 В.

Допустим, что сопротивление нагрузки каскада (резонансное сопротивление контура) - 20 кОм. При идеальной работе АРУ амплитуда тока сигнала должна быть постоянной и равной 4/20 = 0,2 мА.

Общий принцип для каскадов, работающих с большими сигналами, состоит в том, что постоянная составляющая анодного тока должна быть всегда больше, чем амплитуда переменной составляющей.

Итак, во избежание искажений, постоянная составляющая анодного тока регулируемой 6Ж3П должна непременно оставаться больше 0,2 мА; ограничим ее величиной, к примеру, 0,26 мА.

Ток 6Ж3П в рабочей точке (максимальное усиление) равен 7 мА, диапазон изменения токов при регулировании: 7/0,26 = 27.

Тогда диапазон изменения крутизны лампы: формула. Он же будет и диапазоном регулировки усиления. Как, всего-навсего?

Выходит, что наш регулятор способен скомпенсировать лишь трехкратное изменение уровня сигнала, а иначе - неизбежны искажения.

9.2. Так для чего нужны пентоды "К"?

В книге, не так давно вышедшей, можно прочесть довольно странные разъяснения по вопросу, приведенному в заголовке. Допускаю, кто-то все же понял, что хотел донести известный автор... Но если кто остался в недоумении - теперь, после разобранного примера, уже догадывается, в чем дело.

А дело в том (и наш простенький расчет ясно показал), что пределы регулирования зависят от формы характеристики регулирующего активного элемента! Потому в лампах типа "варимю" (которые называют также лампами с удлиненной характеристикой), предназначенных для регулирования, характеристику деформируют, делая ее близкой к экспоненциальной.

Действительно, для экспоненты крутизна (производная) пропорциональна току, а значит, диапазон регулирования будет в точности равен допустимому диапазону изменения тока. В рассмотренном выше примере - он был бы равен 27 вместо 3. Разница убедительная!

Тем не менее, и такой диапазон регулирования кажется недостаточным.

9.3. Многокаскадное регулирование

Очевидна идея: регулировать несколько последовательных каскадов, если диапазон неискаженного регулирования для одного недостаточен: общий коэффициент регулирования, как ожидается, получится перемножением частных. Собственно, для трактов радиоприемников это - традиционное решение: вместо одного управляемого каскада использовать несколько (быть может, с меньшим усилением в каждом).

Секрет выигрыша в том, что для первого каскада мы теперь не требуем неизменности сигнального тока (на помощь придут последующие каскады), а значит, его постоянный ток при максимальном входном сигнале больше, чем был бы в однокаскадном регуляторе, налицо запас. Динамический диапазон тракта действительно может быть этим решением расширен.

9.4. Критика "гениальных" идей

Нельзя мимоходом не остановиться на бредовых идеях, которые мелькали в литературе, и теперь, попавшись кому-то на глаза, вполне могут дезориентировать.

Речь идет об использовании в регулируемых каскадах обычных пентодов с "короткой" характеристикой, которые путем особого включения превращаются почти что в "варимю".

Рассмотрим пентодный каскад, где заданное напряжение на второй сетке обеспечивается последовательным гасящим резистором. При запирании лампы напряжением АРУ - снижается общий ток катода, а значит, и второй сетки. Напряжение на ней растет, анодно-сеточная характеристика смещается влево, тормозя падение тока. Чем не "удлинение" характеристики без использования ламп типа "К"?

На самом деле никакой деформации характеристики для усиливаемого сигнала (а именно это и требуется) здесь нет. А описываемый эффект отражает лишь снижение коэффициента передачи петли регулирования. Что является недостатком, а не достоинством.

Аналогичное влияние приписывают резистору автосмещения в катоде: запирание лампы напряжением АРУ сопровождается уменьшением автосмещения, что эквивалентно "удлинению" характеристики...

В действительности, если этот резистор заблокирован конденсатором, то он не оказывает влияния на характеристику для сигнала. А если нет, то он просто препятствует регулированию, стабилизируя усиление. Впрочем, когда лампа почти заперта (самый опасный случай), этот резистор вообще ни на что не влияет.

9.5. Управление токораспределением

Возможен и альтернативный способ регулирования усиления: подачей управляющего напряжения на третью сетку. Из-за того, что управление здесь осуществляется токораспределением, предельный уровень сигнала связан с током лампы в номинальном режиме, из которого она, по сути, и не выходит. Диапазон регулирования получается значительно больше (максимальный входной сигнал определяется попросту раствором характеристики лампы).

Однако тут приходится иметь в виду, что в предельном случае весь ток лампы будет восприниматься экранной сеткой. Значит, надо заботиться, чтобы не был превышен допустимый ток этой сетки и допустимая рассеиваемая мощность на ней. Желательно, разумеется, питать сетки от отдельного источника с низким внутренним сопротивлением.

Регулирование токораспределения встречается чаще, чем думают: именно оно реализуется в частотопреобразовательных гептодах, таких как 6А7, где напряжение АРУ подается как раз на третью сетку. И, к примеру, в приемнике "Звезда-54" никакой другой цепи регулирования вообще не предусмотрено. В подобном режиме применимы и пентоды с двойным управлением.

9.6. Проблема N 2: петля регулирования

До сих пор мы рассматривали проблемы регулирующих элементов, с которыми связаны пределы неискаженного регулирования сильных сигналов. Но не менее важны вопросы реализации петли регулирования, определяющие стабильность выходного напряжения при изменении входного.

В этом отношении недостаток простейшей АРУ тот, что в ней регулирующее напряжение и амплитуда выходного сигнала - это, в сущности, одно и то же.

Для эффективного управления лампой 6К4П, например, отрицательное напряжение смещения должно изменяться от UC = 0,7 В до UCmax = 25-30 В, значит, в этих же пределах (до 32 дБ) будет изменяться полезный сигнал на выходе детектора... Для высококлассных радиоприемников это недопустимо много.

Повышение эффективности АРУ требует "отвязки" диапазона напряжений АРУ от диапазона выходных уровней. Это достигается применением "задержки": особый выпрямитель АРУ заперт напряжением UЗ, открываясь только при его превышении.

Теперь минимальный уровень выходного сигнала, соответствующий началу действия АРУ, будет равен UЗ, а максимальный - UЗ + UCmax.

Допустим, напряжение задержки установлено равным 10 В. Диапазон уровней сигналов на выходе УПЧ будет при этом изменяться от 10 до 35-40 В (изменение 12 дБ вместо 32, эффект налицо). Увеличим напряжение задержки - диапазон изменения выходных уровней станет еще меньше, хотя сами выходные напряжения - еще выше... И здесь встает новая проблема.

9.7. Зачем столько ламп?

Многие, вероятно, с недоумением замечали, что в приемниках высоких классов число каскадов усиления намного превышает необходимое с точки зрения требований к чувствительности. Почему бы это?

Мы убедились, что попытки уменьшить диапазон изменения уровней выходных сигналов неизбежно приводят к необходимости иметь на выходе усилителя радиотракта сигнал очень высокого уровня - десятки вольт. Ничего хорошего здесь нет.

Во-первых, работа со столь сильными сигналами снова вернет нас к проблеме регулирующего элемента: вероятно, придется снизить диапазон регулирования для последней лампы, увеличивая число регулируемых каскадов (вот откуда лишние лампы!).

Во-вторых, для таких приемников и те же 12 дБ - все равно слишком много.

В современной технике подобные затруднения легко снял бы усилитель постоянного тока; но разработчики ламповых схем искали другие пути. Приемлемым способом решить проблему было применение дополнительного каскада усиления - специально для тракта АРУ.

Идея состоит в том, что для каскада усиления АРУ не важны искажения огибающей, потому уже не надо беспокоиться о его линейности.

10. Предварительное усиление

10.1. Режим класса А

В последующих главах мы будем рассматривать особенности каскадов усиления больших сигналов. Это означает, что амплитуды переменных напряжений и токов анода соизмеримы с постоянными составляющими этих напряжений (токов), причем требуется обеспечить относительную линейность усиления.

Для этих случаев выбор режима ламп по постоянному току приобретает особое значение. Следует повторить простое, но важное правило: в линейном каскаде амплитуда полезного тока анода меньше постоянной составляющей (тока покоя).

Если это условие соблюдено, говорят о "режиме класса А" - это наиболее распространенный режим усиления.

Темой данной главы будут усилители напряжения больших уровней, или "драйверы", то есть каскады, служащие для раскачки усилителей мощности.

10.2. Резистивный драйвер

На этот раз нас будет интересовать, каким образом можно обеспечить максимально возможный диапазон выходных напряжений. Это важно, когда каскад используется как предоконечный, и надо обеспечить раскачку выходной лампы. Даже если амплитуды вроде бы хватает, запас по диапазону амплитуд uA иметь всегда полезно, так как он означает снижение искажений.

Вообще-то, чем выше сопротивление анодной нагрузки, тем большую амплитуду полезного сигнала можно в принципе снять с анода. Разумеется, этому увеличению есть разумные пределы.

1) В резистивном каскаде удвоенная амплитуда колебаний на анодной нагрузке, как ни крути, всегда будет меньше напряжения питания.

2) При возрастании RA все больше будет сказываться влияние внешней нагрузки, подключенной через емкость (к примеру, сопротивления утечки сетки следующего каскада), которая и начнет лимитировать амплитуду.

3) Возможно, что рост постоянной времени негативно повлияет на воспроизведение высших частот спектра.

10.3. Нагрузочная прямая

Нагрузочная прямая

Для каскада на триоде 6Н3П выберем напряжение анодного питания ЕА = 160 В. На семействе анодных характеристик триода проведем из точки ЕА прямую с наклоном, соответствующим сопротивлению анодной нагрузки (на рисунке - 20 кОм). Ее называют нагрузочной прямой, по ней будет перемещаться рабочая точка лампы.

Рабочий диапазон на нагрузочной прямой ограничен: снизу - точкой IA = 0, сверху - пересечением с характеристикой для UC = 0. Его можно считать теоретически предельным, но реальный рабочий диапазон, конечно, меньше: не стоит захватывать область малых анодных токов, это вызовет рост искажений. Значит, нижней границей рабочего диапазона будет пересечение с характеристикой для UC = UCmin, на рисунке выбрано UCmin = -4 В.

Середина между UC = 0 и UCmin = -4 В определит режим покоя лампы, а именно: смещение -2 В и ток покоя 2,5 мА. По нагрузочной прямой находим максимальные значения: удвоенной амплитуды анодного напряжения (85 В) и анодного тока (4,3 мА). Амплитуда напряжения на сетке до 2 В.

10.4. "Клирфактор"

Клирфактор

Почему мы упомянули "удвоенную" амплитуду напряжения и тока, а не попросту - амплитуду? Дело в том, что колебания тока и напряжения в анодной цепи лампы будут искажены. По предыдущему рисунку хорошо видно, что, например, величина "верхней" полуволны анодного тока составляет 2,6 мА, а "нижней" - 1,7 мА: правильные колебания, поданные на сетку, на аноде сделаются несимметричными.

Если анодные характеристики достаточно точны, можно попытаться оценить величину искажений (по терминологии, пришедшей из зарубежной литературы - "клирфактор"). Возьмем отрезки (расстояния между смежными характеристиками) на двух концах рабочего диапазона: формула и формула.

Коэффициент второй (наибольшей) гармоники:

формула.

Один из путей уменьшения искажений - использовать не полный рабочий диапазон, а лишь его часть (исключить заход в область малых токов). Для чего, как мы уже упоминали, всегда полезно иметь запас по диапазону напряжений.

10.5. Динамическая характеристика

Динамическая характеристика

Особенность триодных каскадов - в том, что уровень нелинейных искажений зависит от анодной нагрузки. Для триодов вводят поэтому понятие динамической анодно-сеточной характеристики (то есть с учетом нагрузки). Из рисунка видно: динамическая характеристика явно более линейна, чем статическая. В этом проявляется действие присущей триоду внутренней отрицательной обратной связи (которая тем больше, чем меньше µ).

Ранее мы уже отмечали, что чем больше величина нагрузки (по сравнению с Ri триода), тем ближе усиление каскада к постоянному параметру µ, а значит - тем линейнее характеристика. Разумеется, важно именно динамическое сопротивление нагрузки. Продвинутые конструкторы аудиоаппаратуры нагружают триод драйвера даже на полупроводниковый генератор постоянного тока либо на его ламповый эквивалент; для такого случая нагрузочная прямая на семействе анодных характеристик пойдет горизонтально.

Для тетрода, пентода - по понятным причинам динамическую характеристику не вводят. Впрочем, для мощных ламп с невысоким значением Ri также можно попытаться оптимизировать нагрузку, добиваясь снижения искажений...

Тем не менее, примененный в драйвере пентод, как правило, покажет больший уровень искажений. Впрочем, в пентодном каскаде можно обеспечить эффективную линеаризацию применением отрицательной обратной связи.

10.6. Внешняя нагрузка

Внешняя нагрузка

Имея дело со схемами драйверов, никогда нельзя забывать, что нагрузка - не только та, что в аноде. Параллельно ей практически всегда действует вход следующего каскада, хотя бы в виде сопротивления утечки сетки, подключенного через емкость. Впрочем, сопротивление нагрузки может оказаться и весьма небольшим - например, если оконечный каскад работает с сеточными токами.

Наличие внешней нагрузки уменьшит, естественно, выходное напряжение, а вместе с тем - и рабочий диапазон выходных напряжений.

Предположим, сперва проведен расчет на "холостом ходу", в результате которого получено максимальное значение амплитуды на аноде uAmax. При учете внешней нагрузки RH - и коэффициент усиления, и предельная амплитуда снизятся пропорционально соотношению между RA и RARH/(RA + RH). Никаким увеличением входного сигнала - выходной повысить не удастся: он начнет ограничиваться. Однако само по себе присоединение внешней нагрузки - на искажения сигнала в пентоде не повлияет, так как не изменит анодно-сеточной характеристики.

Однако для триода дело обстоит совсем иначе.

10.7. ... и перегрузка!

Нельзя забывать, что триод чувствителен к нагрузке. При уменьшении результирующего сопротивления нагрузки мы переходим к новой динамической анодно-сеточной характеристике, амплитуда тока анода (при прежнем значении uC) возрастает, а ток покоя остается прежним - вот где источник искажений из-за перегрузки триодного драйвера.

динамическая анодно-сеточная характеристика

Пусть в усилительном каскаде на триоде 6Н3П с напряжением питания 200 В и анодным резистором RA = 68 кОм установлен режим с током покоя анода 1,3 мА. При uC = 3 В амплитуда переменной составляющей тока около 1,1 мА, и с анодной нагрузки на холостом ходу удается снять uА = 60-80 В. Все это хорошо видно из рисунка, где на семействе анодных характеристик проведена нагрузочная прямая.

Подключим внешнюю нагрузку RН = 27 кОм через разделительную емкость. Теперь нагрузочная прямая пошла круче: она проходит через ту же самую рабочую точку (ведь RН не влияет на режим по постоянному току), но наклон ее соответствует 19 кОм (результат параллельного соединения 68 и 27 кОм). Хорошо видно, что уже при амплитуде входного напряжения свыше двух вольт неизбежно ограничение передаваемого сигнала, а с нагрузки удастся снять не более 20 В.

В свежих книгах можно встретить рекомендации не использовать завышенные сопротивления анодной нагрузки для триодных драйверов. Это правильно. Но не потому, что "лампа работает на криволинейном участке характеристики" (у нее других и нет). А потому, что не хватает тока покоя для обеспечения режима А.

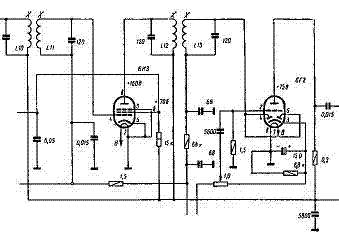

Вернитесь теперь к схеме предвыходного каскада приемника "Родина". Понятно, разработчики хотели исключить подмагничивание трансформатора с большим числом витков... Но в свете того, о чем здесь говорилось, схема просто чудовищна.

10.8. Трансформаторы и дроссели

Помимо резистивных каскадов, находят некоторое применение и драйверы с трансформаторной нагрузкой, реже - с дроссельной. Основной смысл их применения очевиден: можно добиться по меньшей мере вдвое большей амплитуды выходного сигнала.

Что касается недостатков (или, деликатнее, "проблем"), то об этом отчасти было, отчасти будет сказано.

Главное здесь - не ошибиться с выбором тока покоя каскада: должно быть обеспечено условие режима А. Занижение тока ведет к неизбежным искажениям. Рассмотрим конкретный пример.

Трансформаторы и дроссели

На представленной схеме драйверный триод должен раскачать лампу 6С33С. При расчетном напряжении на ее аноде uA = 200 В и µ = 3 - амплитуда напряжения на сетке должна достигать uC = 70 В, диапазон частот 40 Гц - 15 кГц.

Ток внешней нагрузки драйвера будет ответвляться, во-первых, в резистор утечки сетки. Эту составляющую подсчитать легко: iR = 70/220 = 0,32 мА.

Во-вторых, определенный ток будет уходить во входную емкость оконечной лампы. Тот, кто поспешит заключить, что эта емкость просто берется из паспорта 6С33С (СВХ = 33 пФ) - ошибется: зря, что ли, мы рассматривали ранее этот вопрос? Принимая, что коэффициент усиления с сетки на анод равен 3 и считая его чисто действительным (нет поворота фазы), получаем правильное значение:

СВХЭКВ = СВХ + СПР(1 + 3), что дает 160 пФ! На частоте 15 кГц емкостное сопротивление будет 66 кОм.

Входной емкостный ток составит 70/66 = 1,06 мА.

Что делать с этими двумя составляющими, сложить? Теоретически, они суммируются квадратурно, поскольку имеют фазовый сдвиг 90 градусов. Но ради запаса - не возбраняется просто просуммировать. То есть результирующий ток внешней (для драйвера) нагрузки достигает 1,3 мА на верхней частоте диапазона. Не так-то уж и много...

Но есть еще и нижняя частота, на которой потребуется учесть ток дросселя. На частоте 40 Гц реактивное сопротивление обмотки дросселя с индуктивностью 40 Гн составит 10 кОм. Индуктивный ток с частотой сигнала оказывается весьма велик - 7 мА.

Значит, ток покоя драйверной лампы должен быть заведомо больше этой величины, например, 10 мА. Применить здесь менее мощную лампу 6Н9С явно не удалось бы.

10.9. Ошибка с динамической нагрузкой

Ошибка с динамической нагрузкой

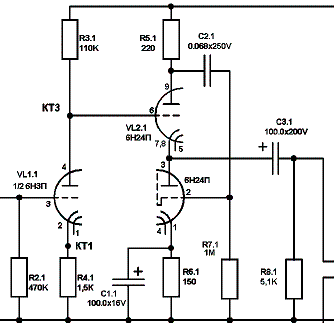

Представленная схема взята из популярной книжки. Главная идея, в ней декларируемая: по возможности увеличить анодную нагрузку для триода, избежав при этом необходимости соответственно снижать анодный ток лампы (либо увеличивать ЕА).

Конечно, лампы ставят здесь в одинаковый режим (R3 = R4), чтобы напряжение анодного питания распределялось на них поровну, в данном случае - по 125 В на каждой.

Для нижнего триода - верхний является динамической нагрузкой, его эквивалентное сопротивление равно формула. Много это или мало?

Выберем для 6Н1П паспортный ток 7,5 мА. При напряжении на аноде 125 В потребуется R3 = 200 Ом. S = 4,45 мА/В, µ = 35. Тогда для верхнего триода: rK = 0,20 + 1/4,45 = 0,42 кОм. R = 15 кОм.

Но на обычном резисторе такой величины при токе 7,5 мА падало бы 112 В - даже меньше, чем на "динамической нагрузке".

Получается, никакого смысла в усложнении не было?

выходная вольтамперная характеристика триода с катодным смещением

Причина осечки в том, что выходная вольтамперная характеристика триода с катодным смещением (штриховая линия на семействе характеристик) мало отличается от характеристики обычного линейного сопротивления (точнее, отличается даже в "худшую" сторону, имея изгиб в нежелательном направлении, вот почему обычный резистор оказался даже лучше). Как выражаются специалисты, внутреннее сопротивление такой лампы близко к ее сопротивлению для постоянного тока UA / IA.

Для заявленной цели мог бы послужить, пожалуй, только каскад с катодной стабилизацией, реализованный, к примеру, включением в цепь сетки верхнего триода батарейки положительного смещения ECM (вторая штриховая линия). Возможно и применение пентода, только включенного по схеме пентодного повторителя.

Тем не менее, схема дает эффект, только иным путем, чем считает автор. При небольшом усилении (ясно, что оно при идентичных лампах оно равно половине от потенциального) линейность обеспечивается здесь компенсацией искажений: ведь внутреннее сопротивление триода зависит в основном от тока, а не от напряжения анода.

10.10. Странный катодный повторитель

Странный катодный повторитель

Впрочем, продвинутые разработчики используют предыдущую схему несколько в другом виде, когда выходной сигнал снимается с катода верхнего триода. Будто бы при этом конфигурация катодного повторителя обеспечивает низкое выходное сопротивление.

Хотя, как кажется, повторитель здесь какой-то странный - да и есть ли он на самом деле?

Предположим, нижняя часть имеет высокое внутреннее сопротивление (к примеру, это пентод). Тогда входным сигналом для верхнего триода будет падение напряжения от анодного тока на R4, оно действует между сеткой и катодом, следовательно, никакого повторителя тут нет. Сопротивление нагрузочного триода равно просто Ri. Вспомните, с "мнимыми" повторителями мы уже встречались!

Противоположная ситуация: допустим (каким-то чудом) сопротивление нижнего триода с анода очень низкое. Вот тогда действительно налицо катодный повторитель: входное напряжение для верхнего триода действует относительно земли, а нижний конец катодного резистора в идеальном повторителе может быть присоединен куда угодно. Здесь выходное сопротивление будет равно 1/S.

Понятно, что на деле будет некая промежуточная ситуация, но близкая к первой; хитрое включение снизит выходное сопротивление всего лишь примерно вдвое. Разумеется, и двукратное снижение может быть плюсом для разработчика.

Впрочем, подобные конфигурации имеют еще одно несомненное достоинство: "высоким классом" схемотехники они оказывают неизгладимое впечатление на профанов.

10.11. Положительная обратная связь?

Положительная обратная связь

Попалась мне схема усилителя для наушников. В описании сказано, что выходной каскад здесь по схеме "каскодного повторителя".

Назвать можно как угодно.

Однако пишут, что здесь образуется местная ПОС...

Это недоразумение.

Представлен классический повторитель с общей отрицательной обратной связью. Разумеется, такая двухламповая схема превосходит обычный повторитель: выходное сопротивление ее ниже.

Написано, что и коэффициент передачи каскада увеличен.

Да, в смысле - более близок к единице. Дело не в "увеличении", конечно, оно никому не нужно. А в большей линейности.

Но откуда взялась мысль, что здесь - положительная обратная связь? Хотя я и сам понимаю, что связь с анода на сетку никак не может быть положительной...

Начнем с того, что обратная связь, призванная стабилизировать ток верхнего триода, слишком слаба - по причине недостаточного усиления. Она лишь несколько линеаризует схему.

Внутренняя механика здесь такова, что изменения анодного тока нижнего триода отчасти компенсируют ток нагрузки. Таким образом, повторитель как бы работает на более высокое сопротивление, то есть в более благоприятном режиме.

Причем же тут ПОС?

Просто нижний триод здесь в каком-то смысле эквивалентен отрицательному сопротивлению: действуя параллельно нагрузке, он не понижает, а повышает сопротивление. Это же происходит в любой схеме с общей ООС.



Сергей Гаврилов



Часть [1]  [2]  [3] [4]  [5]  [6]  [7]  [8

Статьи

Ламповый звук
Тайны лампового звука
Волшебство лампового звука [1] [2]
Когда лампа лучше, чем транзистор [1] [2]
Почему вакуумный триод звучит музыкально
Схемотехника ламповых усилителей
Лампы или транзисторы? Лампы!
Однотактный ламповый усилитель для начинающих
Двухтактные ламповые усилители
Оконечный пушпульный усилитель - схема Уильямсона-Хафлера-Кероеса
Рекомендации по повторению реплики схемы Уильямсона-Хафлера-Кероеса
Однотактный усилитель с непосредственной связью. Схема Loftin-White [1] [2]
Трехламповый усилитель Губина
Однотактник на 300В
Усилители низкой частоты
Расчет каскада с нагрузкой в аноде
Однотактный усилитель на лампе 807 [1] [2]
Циклотрон. Мощный усилитель с выходными лампами ГУ-50
SE на RB300
Однотактный усилитель мощности на 300В. Модель WE91 для 90-х годов [1] [2]
Как улучшить звучание HI-FI системы [1] [2] [3] [4] [5] [6]
Лампы и звук: назад, в будущее [1] [2] [3] [4] [5]
Однотактный ламповый ... [1] [2] [3] [4] [5] [6] [7] [8] [9] [10]
Апгрейд усилителя XD845MKIII [1] [2]
"Усилитель" для наушников на SRPP [1] [2] [3] [4] [5] [6]
Ламповый High-End [1] [2] [3] [4] [5] [6] [7] [8] [9] [10] [11] [12] [13] [14] [15] [...]
Обзор журнала Glass Audio за 1998 год [1] [2]
Обзор журнала Glass Audio за 1999 год
Корректор для винила
Компенсированные регуляторы громкости
Усилитель НЧ
Даешь ONGAKU!
Tubesaurus Rex
Усилитель НЧ с комбинированной обратной связью
Прибор для измерения напряжения накала высоковольтных кенотронов
George Ohm живет в Харькове
Ревизия однотактного усилителя с межкаскадным трансформатором
Усилитель мощности НЧ с высоким КПД
Двухканальный усилитель НЧ
Усилитель НЧ с клавишным переключателем
Радиотрансляционные установки ТУ-50 и ТУ-100
Портативный проигрыватель
Усилитель НЧ
Усилитель без выходного трансформатора
Усилители без выходного трансформатора
Лампово-полупроводниковый УМЗЧ
Акустика
Бытовые акустические системы [1] [2] [3] [4] [5] [6] [7] [8] [9] [10] [11] [12] [13]
Там, где живут басы [1] [2] [3] [4] [5] [6]
The Onken Enclosure
Категории слухового восприятия [1] [2]
Три взгляда на акустику помещений [1] [2]
Акустика в которой мы живем [1] [2]
Акустика офисов
Мифы звукоизоляции
Акустика отделочных материалов
Акустический агрегат с объемным звучанием
Акустические свойства домашней мебели
Акустические линзы для громкоговорителей
Акустические измерения в практике радиолюбителя
Акустический фазоинвертор
Акустика студий [1] [2]
Полезные советы разработчиков Hi-End
Триод против пентода. Что выбрать? [1] [2]
SINGLE-ENDED VS PUSH-PULL [1] [2] [3] [4] [5] [6] [7]
Одноламповые усилители низкой частоты
Как пользоваться характеристиками электронных ламп
Многоламповые усилители НЧ на импортных лампах
Контактно-резисторный коммутатор входов
Как проверять аппаратуру в салоне
Что лучше: 4 или 8 Ом акустика?
Выходной трансформатор для однотактника. Быть или не быть линейным
Простая и быстрая проверка трансформаторов
Десять способов усовершенствовать вашу аудиокомнату
Испытатель ламп
Понижение уровня фона в усилителях
Evolution
Пять правил рационального питания
Трансформаторы в однотактных усилителях
Выходные трансформаторы
Измерение характеристик выходного трансформатора [1] [2]
Однотактный «Magnum»
Какая лампа нам нужна
Какая лампа нам нужна и будет ли она?
Улучшенная конфигурация листов трансформаторной стали
Должен ли УМЗЧ иметь малое выходное сопротивление? [1] [2]
Звук: интересные наблюдения
Вся правда об акустике ProAc
Немного теории лампового звука
О заметности искажений
История лампы 300B
Краткая история возникновения Hi-Fi
Возможен ли "виниловый ренессанс?" [1] [2] [3]
Hi-End: Мифы и реальность [1] [2]
Как не заблудиться в кабельных джунглях?
Побалуйте свои уши! [1] [2]
Ограничение сигнала усилителем – можно ли работать в клиппинге?
"Хай-Энд" умер, да здравствует "Хай-Энд"! [1] [2]
Блестящие звукозаписи [1] [2] [3]
Семь слов об ошибках аудиоэкспертизы
Частотные, нелинейные и фазовые искажения
Внешние факторы, влияющие на восприятие звука
Многоканальный окружающий звук [1] [2] [3] [4]
Магнитная запись: мифы и реальность
Теория схемотехники и звукотехники
Для начинающих. Как работает усилитель [1] [2]
Принципы схемотехники электронных ламп [1] [2] [3] [4] [5] [6] [7] [8]
Хрестоматия радиолюбителя, 1963г. [1] [2] [3] [4] [5]
Конструктивный расчет входных и выходных трансформаторов [1] [2]
Как работают звуковые трансформаторы
Элементарная теория схем с обратной связью [1] [2] [3]
Теория звукотехники
Двухтактно-параллельный усилитель НЧ
Особенности стандартов, описывающих мощность в звукотехнике
Отрицательная обратная связь в усилителях
Классы усилителей мощности
Элементарная теория триода [1] [2] [3] [4] [5] [6] [7] [8] [9]
Как работает лучевой тетрод
О мощности, ваттах, децибелах... [1] [2]
Теория звука [1] [2] [3] [4]
Звук и цифровые технологии [1] [2] [3] [4] [5] [6]
Проектирование абсолютно устойчивых усилителей [1] [2] [3] [4] [5] [6] [7] [8] [9] [10]
Звуковые форматы
Описание стандарта MP3
Правильная мощность
Начинающим. Радиолампа
Высококачественный усилитель низкой частоты
Объемный звук [1] [2] [3]
Парадоксы электрона
Вибратор к гитаре
Ламповый авометр
Старая и популярная 12АХ7/ЕСС83
Принцип устройства и работы электро-вакуумных приборов
Двухэлектродные лампы
Трехэлектродные лампы
Рабочий режим триода
Многоэлектродные и специальные лампы
Электронно-лучевые трубки
Газоразрядные и индикаторные приборы
Фотоэлектронные приборы
Собственные шумы электронных ламп
Особенности работы электронных ламп на СВЧ
Специальные электронные приборы для СВЧ
Надежность и испытание электровакуумных приборов
Основы схемотехники ламповых усилителей
Искажения в усилителях, их измерение, меры по снижению искажений
Основные сведения о радиокомпонентах
Источники питания
Каскады усиления мощности
Каскады предварительного усиления
Широкополосные усилители
Усилительный каскад с катодной нагрузкой [1] [2]
Life in Vacuum. EL34
Life in Vacuum. 6H8C, 6H9C
Life in Vacuum. SV572 SV6550 6C5C 6C3П/6C4П
Двойной триод 6Н3П
Пентод 6Ж5П
6П42С / 6П45С
Лучевой тетрод 6П1П
Пентод 6П14П в оконечном каскаде
Двойной триод 6Н14П
Кенотрон 1Ц11П
Демпферный диод 6Ц10П
Что и как мы слышим




Найти на сайте



Информация

Только к середине 80-х возникла новая волна спора между двухтактными усилителями на триодах и пентодных в ультралинейном включении. Противостояние касалось исключительно только РР схем; так что не будем обсуждать этот момент и скажем лишь одно - триоды вернулись, а наряду с ними вся орава усилителей с переключением триод/UL пентод.
    Вторая волна поднялась в начале 90-х, уже с знакомым нам конфликтом - двухтактные триоды против однотактных. Поскольку он так и не разрешен, им мы и займемся. Темы дебатов опять крутятся вокруг фазоинверторов, продуктов искажений, глубины ОС и вдруг всплывшего эффекта под названием "первый ватт".
    Далее...



Это интересно

11. Тетродные усилители мощности
    11.1. Энергетика для режима А
    Пусть трансформаторный оконечный каскад потребляет в режиме покоя анодный ток IA, напряжение анодного питания ЕА. Мощность, потребляемая от источника питания: P0 = EAIA. Практически вся эта мощность рассеивается анодом лампы.
    В режиме усиления сигнала каскад отдает полезную мощность PВЫХ = uAiA/2, где, напомним, uA и iA - амплитуды напряжения и тока. Средний ток, потребляемый от источника питания (а значит, и мощность), при этом не изменяется, а мощность, рассеиваемая на аноде, снижается на величину РВЫХ.
    Эти элементарные соотношения надо помнить.
    11.2. Нужно ли "согласование" с нагрузкой?
    Возможно, не каждый поймет, почему поставлен в кавычки столь привычный термин. Многие ведь так и уверены, что выходные трансформаторы следует рассчитывать исходя из критерия согласования сопротивлений, ведь, "как всем известно", это обеспечивает наилучшую отдачу мощности в нагрузку.
    Покажем, что это не так, на примере расчета оконечного каскада на лампе 6П6С для получения скромной выходной мощности 1 Вт. Примем сопротивление акустической системы 8 Ом. Внутреннее сопротивление лампы 6П6С по паспорту - 52 кОм, оно же соответствует выходному сопротивлению каскада. Соотношение сопротивлений источника и нагрузки - 6500:1.
    Трансформатор преобразует сопротивления в соответствии с квадратом коэффициента трансформации. Исходя из критерия согласования сопротивлений, соотношение числа витков должно быть взято 80,6:1.
    Очевидно, что выходная мощность 1 Вт при 8-омной нагрузке отвечает следующему: uH = 4 B, iH = 0,5 A. С учетом коэффициента трансформации, получаем для амплитуд в анодной цепи: uА = 322 B, iА = 6,2 мA.
    Но столь высокую амплитуду напряжения - 322 В - получить с каскада на 6П6С не удастся! Допустим, что напряжение анодного питания - 250 В, полезная амплитуда, скажем, 190 В, ток - 190/52 = 3,65 мА. Реальная выходная мощность при "правильном" согласовании получается всего 0,34 Вт...
    Позорный результат, учитывая, что лампа 6П6С способна отдать во много раз большую мощность. А теперь разберемся, как правильно подходить к расчету.
    11.3. Остаточное напряжение
    На семействе анодных характеристик 6П6C выберем характеристику, соответствующую UC = 0, и отметим на ней точку, левее которой кривая начинает заметно спадать (к примеру, т. А на рисунке). Соответствующее анодное напряжение называют остаточным, в данном случае - UOCT = 60 B. Ему соответствует максимальное значение анодного тока: IAmax = 97 мА.
    При напряжении питания ЕА = 250 В выберем ток покоя. Для чего отметим характеристику, соответствующую уже весьма малым токам анода, пусть она будет для UC = - 20 B. Предельный размах колебаний на сетке (удвоенная амплитуда) - от 0 до минус 20 В, оптимальное смещение должно быть посередине этого диапазона (UCМ = - 10 B), ток покоя IA = 57 мА, получили точку Б, соответствующую режиму покоя.
    11.4. Рассчитываем мощность
    Проведем прямую через А и Б, она и будет оптимальной нагрузочной прямой.
    В отличие от резистивного усилителя, здесь в режиме покоя к аноду лампы приложено практически полное напряжения питания, а при подаче сигнала - анодный потенциал будет колебаться относительно этого значения.
    Наклон нагрузочной прямой соответствует сопротивлению нагрузки, приведенному к первичной цепи трансформатора, его нетрудно вычислить: . Заметьте: вдесятеро меньше, чем по критерию "согласования"!
    Оптимальный коэффициент трансформации: . Амплитуды токов и напряжений для выходной мощности 1 Вт, пересчитанные через коэффициент трансформации: uA = 96 B, iA = 20,8 мА.
    В принципе, лампа может отдать и большую мощность. Максимальную амплитуду анодного напряжения можно оценить как ЕА - UOCT = 190 B, тока анода - как IAmax - IA = 40 мА. Это даст выходную мощность 3,8 Вт.
    11.5. Допустимые значения
    Проведенный расчет нельзя считать законченным: надо убедиться, что не превышены предельно допустимые значения для выбранной лампы.
    1) Убеждаемся, что не превышена максимально допустимая мощность, рассеиваемая на аноде в режиме покоя. У нас P0 = EAIA = 250 · 0,057 = 14,2 Вт, что превышает допустимые 13,2 Вт для 6П6C. Значит, следует увеличить отрицательное смещение, немного снизив ток покоя (например, до 50 мА). Напомним, что в режиме максимального сигнала мощность, рассеиваемая на аноде, только уменьшится.
    2) Убеждаемся, что не превышен максимально допустимый ток анода. У нас пиковый ток: IAmax = 97 мА. В данных на 6П6C приведен максимальный ток эмиссии катода - 100 мА. Ток катода складывается из токов анода и второй сетки (7,5 мА по паспорту). Превышение? Но если мы снизим ток покоя, то, пожалуй, и тут будет в норме.
    3) Убеждаемся, что не превышено максимально допустимое напряжение на аноде. Для выходной мощности 1 Вт это EA + uA = 250 + 96 = 346 B, что меньше допустимого для лампы (350 В). Однако на практике и превышение допустимого анодного напряжения в пике - не считают большой бедой, такое превышение имеет место во многих промышленных разработках.
    11.6. Выходное сопротивление
    В обычном усилительном каскаде выходное сопротивление с анода равно Ri, а с выхода вторичной обмотки трансформатора - Ri / n2.
    Однако не стоит забывать две вещи.
    1) Внутреннее сопротивление лампы Ri не является постоянной величиной, ведь оно обратно пропорционально крутизне, и значит, зависит от тока. По анодным характеристикам это отлично видно.
    2) Если в катоде включен резистор ООС (автосмещения, не зашунтированный конденсатором), выходное сопротивление возрастет, как указывалось ранее.
    А к чему следует стремиться для оконечного каскада низкочастотного усилителя? По теории, обеспечение постоянного звукового давления на всех частотах диапазона требует питания звуковой катушки неизменным током. Отсюда выходное сопротивление желательно иметь как можно выше. Именно в таком режиме и работают обычно оконечные каскады на тетродах и пентодах.
    Однако в современной аудиотехнике принято, чтобы, наоборот, выходное сопротивление на клеммах усилителя было значительно меньше сопротивления подключаемой нагрузки.
    Во-первых, это обеспечивает эффективное электрическое демпфирование подвижной системы громкоговорителей.
    Во-вторых, современная многополосная акустика с разделительными фильтрами конструируется именно под такой режим питания.
    Между прочим, сочетание усилителя с низким выходным сопротивлением и трансформатора имеет свои минусы. Этот вопрос нам еще предстоит не раз обсуждать.
    11.7. Параллельное включение ламп
    Обычно его используют, когда требуется увеличить выходную мощность каскада, реже - чтобы снизить выходное сопротивление. Расчеты здесь очень просты: выходная и потребляемая мощности увеличиваются соответственно числу запараллеленных ламп, но только при условии, что и сопротивление нагрузки будет уменьшено во столько же раз. На практике, при том же самом сопротивлении нагрузки, потребуется соответственно пересчитать коэффициент трансформации: например, при запараллеливании двух ламп - число витков первичной обмотки снижается на 30%.
    Между прочим, запараллеливание ламп (если оно имеет целью повысить мощность) не приведет к снижению выходного сопротивления усилителя. А если, наоборот, ставится цель снизить выходное сопротивление (трансформатор тогда не пересчитывается), то увеличения мощности не будет.
    11.8. Катодный повторитель и реактивный ток
    Время от времени реанимируется идея поставить оконечный каскад низкочастотного усилителя в конфигурацию катодного повторителя - ведь это, казалось бы, должно обеспечить низкое выходное сопротивление и заодно малые искажения.
    И каждый раз реализация идеи разочаровывает, а почему - разобраться будет интересно. Хотя первая причина очевидна: требуется очень высокое напряжение раскачки на сетке, амплитуда его должна приближаться к напряжению анодного питания выходного каскада. А иначе - выходная мощность получится крайне низкой. Реально этого можно достичь, пожалуй, только если после предоконечного каскада поставить повышающий трансформатор.
    Интереснее рассмотреть другую проблему повторителя с трансформатором на выходе - появление специфических искажений в нижней части диапазона усиливаемых частот.
    Далее...



Информация



Усилитель ламповый XD850MKIII

XD850MKIII

Акустическая система Music Angel One

Music Angel One

Усилитель ламповый XD800MKIII

XD800MKIIIIII

Усилитель ламповый MINIP1

MINIP1
