Усилитель без выходного трансформатора



Описываемый усилитель рассчитан на работу с акустическим агрегатом, в котором применяются 16 громкоговорителей типа 1ГД-9, соединенных между собой последовательно. Максимальная мощность усилителя—около 20 Вт при коэффициенте нелинейных искажений не более 1,5%. Потребляемая мощность — 200 вт. Частотная характеристика усилителя на уровне 1 дБ начинается с 40 Гц и, в зависимости от качества монтажа, может простираться до 60 кГц и выше. Такая широкая полоса пропускания объясняется отсутствием в усилителе выходного трансформатора.

Усилитель может быть выполнен как в виде единой конструкции, так и в виде двух блоков: предварительного усилителя на лампах Л1 и Л2 и главного усилителя на лампах Л3—Л8 (рис. 1). В обоих случаях блок питания монтируется отдельно.

Первый каскад усилителя, выполненный на левой половине лампы Л1 (6НЗП), представляет собой катодный повторитель. Применение катодного повторителя облегчает включение корректирующих элементов с небольшим полным сопротивлением. Корректирующие элементы для различных источников программ включаются после катодного повторителя. Второй каскад усилителя работает иа правой половине лампы Л1 и является обычным каскадом усиления напряжения.

Третий каскад усилителя, выполненный на пентоде 6Ж2П, имеет частотнозависимую отрицательную обратную связь. Переменные сопротивления R8 и R11 являются регуляторами уровня низших и высших частот. Диапазон регулировок на частоте 50 Гц составляет ± 18 дБ, а на частоте 15 000 Гц — ±21 дБ.

Четвертый каскад представляет собой фазоинвертор с катодной связью. Величина сопротивления R19 через которое осуществлена эта связь, выбрана достаточно большой, чтобы обеспечить хорошую симметрию усиления обоих каскадов фазоинвертора.

В усилителе осуществлена глубокая отрицательная обратная связь путем подачи напряжения с делителя R34, R35 на правую сетку лампы Л2 (6Н1П). Глубина обратной связи регулируется изменением сопротивления R35 и составляет около 26 дБ. Благодаря катодной связи напряжение обратной связи передается также и на левую управляющую сетку Л3.

Следующий двухтактный каскад, собранный на лампах 6П6 (Л4 и Л5), усиливает напряжения до величины 75 В. Однако для возбуждения ламп выходного каскада требуются неодинаковые напряжения. Для верхних (по схеме) триодов необходимо напряжение 75 В, а для нижних — 31 В. Это объясняется тем, что верхние триоды работают с нагрузкой в катоде, а нижние — с нагрузкой в анодной цепи. По этой причине у лампы Л5 напряжение снимается не с анода, а с части анодной нагрузки (R29).

В оконечном каскаде работают двойные триоды 6Н5С (6Н13С). Смещения на управляющие сетки этих ламп подаются с делителей: R26, R27 и R31, R32, R33. Переменное сопротивление R32 служит для симметрирования выходного каскада.

Уровень фона в усилителе (без проведения специальных мер борьбы с фоном) примерно равен — 50 дБ. Благодаря наличию в блоке питания конденсатора С26 уровень фона зависит от полярности включения усилителя в сеть.

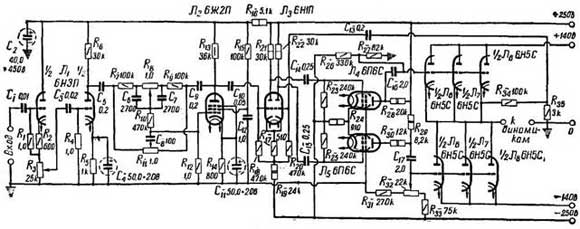

Схема усилителя

Рис. 1. Схема усилителя



Таблица 1

ЛампаЭлектродНапряжение, ВЭлементы регулировки
Л1катод левый80R2
»анод правый125R5
Л2анод110R14, R15
»экран, сетка110R14
Л3катоды200*R17
Л4анод270*R34
Л5анод270*R24
*) напряжение измеряется относительно клеммы выпрямители — 250 В



Акустический агрегат состоит из двух ящиков размерами 1000×700×430. В каждом ящике установлено по 8 громкоговорителей 1ГД-9, соединенных как уже отмечалось последовательно. Фронтальная доска ящика имеет толщину 25 мм и склеена из фанеры (рис. 2). Усилитель и акустический агрегат соединяются гибким проводом длиной 12—15 м.

Налаживание усилителя начинается с подгонки режимов ламп по таблице 1.

При налаживании выходного каскада к выходу усилителя подключается вольтметр постоянного тока, а в разрыв одного из проводов «+140» или «—140» — включается миллиамперметр на 500 мА. С помощью переменного сопротивления R32 добиваются симметрии выходного каскада, т. е. отсутствия показания вольтметра. Миллиамперметр при полной симметрии должен показывать 270 мА. Если миллиамперметр покажет больший ток, то сопротивление R26 нужно взять несколько меньшей величины, и наоборот. В процессе наладки выходного каскада могут быть несколько изменены также и сопротивления R31 , R33.

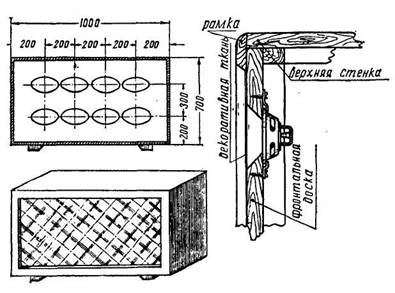

Акустический агрегат

Рис. 2 Акустический агрегат

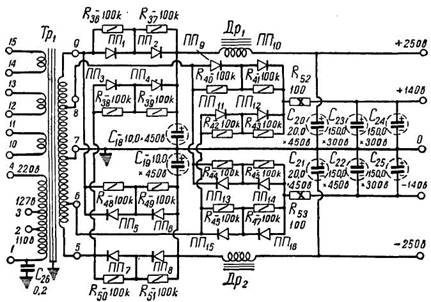

Схема блока питания

Рис. 3 Схема блока питания



Таблица 2

ВыводыКоличество витковДиаметр провода, ммПримечание
1—22201,1
2—3341,1Сетевая обмотка
3—41860,8
5-61700,2
6—73600,55Обмотка выпрямителя
7—83600,55
8—91700,2
10—11140,8Накал Л1 и Л2
12—13141,0Накал Л3, Л4 и Л5
14-15142,2Накал Л6, Л7 и Л8



После подгонки статических режимов ламп производится регулировка чувствительности усилителя с помощью сопротивления R25. Для этого на вход усилителя подается переменное напряжение 75 МВ частотой 800—1000 Гц, регулятор громкости устанавливается в положение максимальной громкости, а к выходу усилителя подключается эквивалент нагрузки (сопротивление 100 Ом на 20 Вт) и ламповый вольтметр переменного тока. Сопротивление R25 нужно подобрать такой величины, при которой вольтметр покажет 45 В.

После этого проверяют работу регулятора тембра.

Если весь усилитель монтируется на одном шасси, то подвал шасси необходимо разделить экранирующей перегородкой так, чтобы с одной стороны находились лампы Л1 и Л2 с их деталями, а с другой стороны — остальные узлы схемы. При плохой экранировке, а также при близком расположении входных и выходных цепей усилителя может возникнуть самовозбуждение на высоких частотах.

В выпрямителе блока питания усилителя (рис. 3) используются германиевые диоды: ПП1—ПП8 типа ДГЦ-27 или ДГЦ-26 и ПП9—ПП16 типа ДГЦ-24. В качестве дросселей Др1 и Др2 можно использовать первичные обмотки выходных трансформаторов от приемников III класса. Силовой трансформатор собран на сердечнике из пластин Ш-40, толщина пакета 60 мм. Данные обмоток помещены в таблице 2.

После сборки усилителя можно для него провести компьютерную техническую экспертизу.



В. Саяпин, А. Тощев
