АПГРЕЙД УСИЛИТЕЛЯ НИЗКОЙ ЧАСТОТЫ MUSIC ANGEL XD845MKIII НА 845 ЛАМПЕ





    Мнение редакции сайта "Ее Величество Лампа" только частично совпадает с позицией авторов данной статьи. Но уважая труд Алексея Бартова и Павла Королева, мы в полном объеме помещаем их статью у себя на сайте.




Часть 1     Предисловие | Начало | Вскрытие | Консилиум | Лампы | Работы
Часть 2     Доводка | Отзывы группы поддержки | Выводы | Постскриптум | Другие проекты | Ссылки
    ПРЕДИСЛОВИЕ

    В процессе улучшения собственных трактов , была поставлена задача : получить серьезный усилитель пользуясь комплектами КИТ , или апргрейдировать новый усилитель не выходя из сметы в 1000 $ . Собственно говоря , это и привело к тому , что на коллективном исследовательском столе оказался усилитель MUSIC ANGEL . Публикация эта предназначена не для технических экспертов и изобретателей от музыки , а для технически одареных аудиолюбителей , уважающих благосостояние своей семьи . Поэтому никто не будет забивать им голову сложными техническими терминами , разве что тогда , когда без этого не обойтись.
    Пожалуй , нужно сразу создать ремарку , дабы разделить читающих на две группы . Любопытствующие , и решительно настроенные . Во вторую группу можно наверное включить не только размышлющих над покупкой , но и печальных владельцев уже купленных усилителей , которых думаю немало . Очень заманчиво купить аппарат , пускай китайский , с легендарными лампами , потому что цена флагманских фирм совершенно неподъемны даже для среднего класса . Думаю , что они не промахнулись , но слегка не расчитали . Первозданный MUSIC ANGEL XD845MKIII своим звуковоспроизведением продвинутого слушателя не слишком обрадует . Но аппарат может звучать , и если никто никогда не называл ваши руки кривыми , все достаточно легко поправить . Собственно об этом , с небольшими отступлениями , здесь и ниже будет написано . Кому то эта повесть покажется длинной , кого то интересует вся история , без купюр . Выбирайте сами , в конце будет резюме , большую часть текста можно пропустить.

    НАЧАЛО

    Наконец то . Три стандартно упакованные коробки в моем купе отчалили с Казанского в сторону Уральских гор . После долгих выискиваний в инете всевозможных конструкций , презентабельных и не очень , комплектов деталей и готовых изделий , приобрели - аж три комплекта - довольно интересный с виду и по рассказам усилитель низкой частоты MUSIC ANGEL XD845MKIII на выходных прямонакальных триодах 845 . Пожалуй , именно лампы 845 определили выбор . Про 845 было говорено много . Вот только некоторые из публикаций в музыкальных таблоидах :
    Много чего было сказано про эти изделия мастерами словесных образов . Не всегда им доверишься , этим аудиомурзилкам , но зерно как правило есть . NAGRA , кстати , использует как раз китайские лампы нашего розлива . Это успокаивает . Читать и писать статьи про звук без собственно прослушивания аппаратов я считаю делом безнравственным и несерьезным , поэтому далее возвращаюсь к нашей теме.
    Прослушивание при покупке не потрясло воображение . Были другие модели , на 300В , ЕL34 . Они вроде звучали помягче .. Для покупки 845-ой оказалось достаточно того самого ощущения , про которое корифеи звукари начинали прицокивать языком и закатывать глаза . Это крупномасштабный , открытый звук , настоящий большой звук , с серьезными оговорками конечно , но слегка поработать над базовым вариантом - это даже интересно . Было бы обидно работать рад неинтересным аппаратом . А этот сразу внушил уважение.
    Итак , куплено три усилителя . Три комплекта , готовых к работе . Начинаем .
    Усилитель MUSIC ANGEL XD845MKIII в интерьере

    При первом прослушивании аппаратов в собственном домашнем тракте ничего нового не обнаружилось . Снова явно интересное звучание , но только его зачатки. Обычное звучание аппарата бюджетного класса . Вроде бы радует открытость середины , и глубина баса , однако чувствуется значительный нераскрытый потенциал лампы 845 . Главная проблема - некоторая резкость звучания и недостаток прозрачности . Мы были к этому готовы . Поэтому огорчения никто не испытывал , испытывали исключительно азарт и предвкушение стоящего результата . Один комплект в отстойник , два другие были распороты параллельно на двух домашних полигонах . Все работы далее были проведены параллельно на обоих аппаратах , при диалогах , спорах и распрях . Результат одобрен всем меломанским сообществом . Вот летопись нашей победы.

    ВСКРЫТИЕ

    Внешне аппарат выглядит столь же аккуратно , как и на картинке . Никаких проколов в качестве покрытий , перекосов , щелей , прогибов или другой привычно китайской дуроты не обнаружено . Достойные металлические корпуса трансформаторов . Хорошее дерево . Приличный кузов . Переворачиваем.
    Ну что , не так плохо . Вспоминая комплекты КИТ , которые были предложены за эти деньги врассыпную на Самоделке . ру , можно начинать улыбаться . Сборка аккуратная , платы блока питания заводские , пайка в тракте навесная . Пытаясь оценить работу - в домашних условиях так не сделать . Очень аккуратная модель - конструктор , чего , собственно , и искали . Достаточно хорошо спланированное шасси , с легким доступом к демонтажу аудиотракта . Блок питания отделен перегородкой . Примена задержка при включении для увеличения ресурса ламп .
    Некоторые провода внушают негодование . Тут все ясно . Все равно монтировать по новому . Шина 1 мм круглая медь . Цепи сетевого напряжения , как и другие цепи с промышленной частотой 50 Гц имеют бифилярную свивку .(Витая пара). Как старшие товарищи учили . Хорошо . Обращаем внимание на качество элементов . Средненько . Это радует , потому что сразу наполовину снимается подозрение с выходных трансформаторов - на всякий случай грешили и на них , по поводу полосы пропускания . Практически все конденсаторы в звуковом тракте - под замену .
    Поменяли потенциометр начального уровня на более высококачественный .
    Фото китайского и японского "ALPS"
    Кроме того , обнаружены расхождения в конструкции живого аппарата и заявленной на сайте поставщика схемой . Есть над чем поразмыслить . Сравнили все три - одного помета , все собраны по одной схеме . Откуда разночтения ? Поглядим.
    Только в одном из трех аппаратов в районе выходных трансформаторов обнаружены указанные в схеме дроссели анодного питания входного каскада . В остальных усилителях зияла пустота . Да и тот , что был обнаружен , на поверку оказался вырезанным из цепи . Странно . Как нибудь на досуге докопаемся , почему китайцы заменили его на резистор .
    Силовые трансформаторы работают стабильно , не перегреваются . Хвалить китайца я бы пока не стал , но за такие деньги ... Ничего в целом .
    Итого : Есть непыльная творческая работа по подбору звучания новых элементов в значимых местах .

    КОНСИЛИУМ

    Тут коротко . Менять весь сигнальный тракт от входа до выходного триода . Конденсаторы заказать серьезные , BLACK GATE и AUDIN , резисторы по совещаниям в интернете выбрать пока доступные . Но все равно поменять . Есть русские угольные типа ВС , есть УЛИ , есть ПТМН ... Китайский "ALPS" уничтожить . Список составлен , ждем поставок . Пока работаем с наиболее хорошо себя зарекомендовавшими русскими деталями для подбора номиналов . Межкаскадный конденсатор менять сразу , не дожидаясь поставок серьезных марок . Тем более , что его потенциал 0.56 МкФ - не соответствует опубликованной схеме - там 0.33 МкФ . Менять конденсаторы в блоке питания на более ёмкие и породистые . Хорошая скорострельность этих элементов - совсем даже не последнее дело . Чистить и усилить качество анодного питания . Диоды нужны скоростные , Шотке . Кабеля внутренней разводки меняем на среднего уровня PHOENIX GOLD в двойном экране , характерный своим беспристрастным звучанием . Ребята с кафедры приборостроения полосу пропускания выходных трансформаторов не осудили . Предложили переделать входной каскад по системе Лофта Вайта . Пока отладим текущую схему . За работу .

    ЛАМПЫ

    Лампами нужно будет заняться отдельно . Не подобрав должным образом лампы входного каскада , ждать гармоничного звучания усилителя преждевременно . Попробуйте сами , и вы убедитесь , что простая замена лампы 6Н9С даёт больше , чем замена , допустим , межблочного кабеля с плохого на самый лучший . Эта лампа очень важна для звучания , и заменить ее не составляет проблему . Вот несколько типов , доступных каждому , и по цене , и по распостраненности . Китайская , советская бытовая до 1961 г. выпуска , и военного образца . Китай звучит очень резко . Наши бытовые до 61 г играют удовлетворительно , для незвзыскательных . Военные лампы , прошедшие двойную проверку , показали себя наилучшим образом . Значительно более мягкий и прозрачный звук . Не зря они полетали в свое время на различного рода ракетах . Есть входные лампы еще лучшего качества , их нужно заказывать отдельно . Есть PHILIPS , есть еще один тип 1579 , советский , Саратовский - совершенно иной внутренней конструкции , говорят лучший из всего произведенного в мире . Когда добудем их , я добавлю фото . Вот мои зайки .
    Лампы входного каскада 6Н8С и 6Н9С . 1579 выглядят также как и девятка , за разницей внутренней конструкции . Все таки добыли мы десяток , 60 года выпуска . Переиграли они военные лампы , с так называемой пятой ( авиационной ) приемкой . Военные лампы на поверку , приоткрывали звук только в средне высоком диапазоне . 1579 - практически везде . Гораздо более ровно и воздушно . От тарелок и вокала до барабанных бочек . Входная лампа - это очень важно .
    Про лампу 845 говорить не будем , вариантов для замены пока нет . Российских аналогов не существует . Появились в продаже усовершенствованные китайские лампы 845в . Говорят , очень хорошо играют амеровские RCA , но стоят как небольшой самолет . Не слышал , не знаю . В течении месяца 845в будут куплены , отчитаемся.

    РАБОТЫ

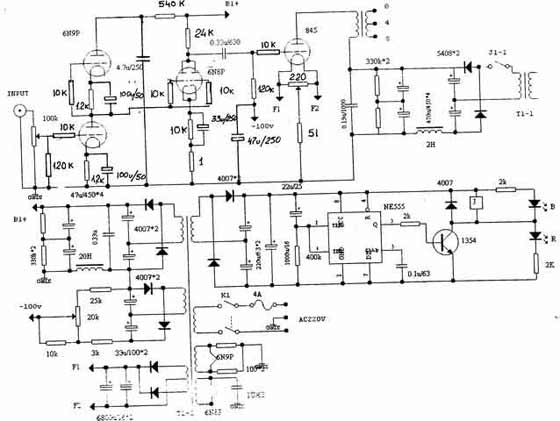

    Дабы не затруднять интересующихся ненужной информацией , сразу скажу , что практически все работы свелись в результате к доведению до ума входного каскада . Схема новизной не отличалась , один из многочисленных вариантов СРПП , практически классический для серьезных аппаратов . Некоторые радиоспециалисты считают звучание каскада СРПП "сухим" , "транзисторным" , "плоским" . Однако такие построения каскада используют в топовых моделях такие монстры как CARY . Это говорит о многом .

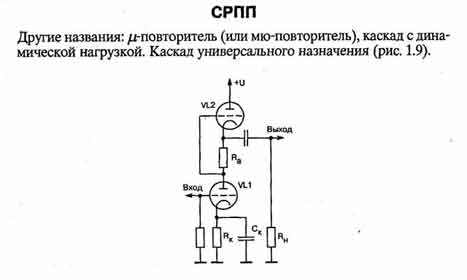

    Пробовали и другую схему . Но это того не стоило . Ушло довольно много времени на изыскания в области резисторов . В приведенных выше схемах видно , что на заявленной на сайте дилера схеме многие резисторы отсутсвуют . Пробовали привести в соответсвие . Не получается . Звук приоткрывается , но усилитель начинает играть разболтанно . Заводятся лампы , серьезный клиппинг . После долгих мытарств , от греха оставили их на местах , по одному добавляя обратно в тракт . Заодно заменили на добрые , выбрали из всех доступных корейские полосатенькие светло кофейного цвета , те что имеются в радиомагазинах , они оказались угольными . Многие сделали такой выбор , и неспроста . Тульские мастера , "ART AUDIO LAB " , тоже выбрали такие резисторы , применяют их даже в своих люксовых изделиях категори SE . Желательно , применить и более дорогие , вроде RIKKEN OHM , особенно в анодных цепях , мы это обязательно сделаем чуть позже .
    Далее , в ожидании поставок аудиофильских конденсаторов , обратили наконец внимание на ключевой объект - межкаскадный проходной конденсатор . Именно этот элемент в нашей истории сыграл главную роль в настройке звучания усилителя . Долго тут говорить нечего , факт известный - это главный конденсатор в аудиосигнальном тракте . С него , собственно и начали .
    Вынимается он двумя тычками паяльника , ставится другой , в обратной последовательности . И так далее . На этом этапе сильно подвезло . Прайсы на дорогие конденсаторы в серьезных конторах одним печатным листом не заканчиваются . Вмешался тут один гуру , с необидным для меломана прозвищем " Квортруп " . И все встало на свои места . Добра ему здоровья . Не дал пропасть в дебрях . Очень скоро по его наставлению поставили AUDIN Kp-Sn , и все встало на свои места . В этом аппарате и при наших предпочтениях , представить себе более подходящий элемент сложно . Я лично дальше экспериментировать отказываюсь . Это то что нужно . И дело не в лености , простое попадание в точку . Неплохо , но скучновато звучали ФТ-3 . Ярко , но окрашено в ВЧ диапазоне играли К40-У9 . Ну JENSEN ... И что ? Нет просторанственного звучания . Был дорогущий MULTICAP . Точно , но слишком резко до болезненности . В тесте учавствовали элементы от 20 руб. (ФТ) до JENSEN бумагомаслянный , 47 евро . Именно нам , именно здесь нужен AUDIN Kp-Sn , и дальше я в прениях принципиально не учавствую . Попробуйте сами.

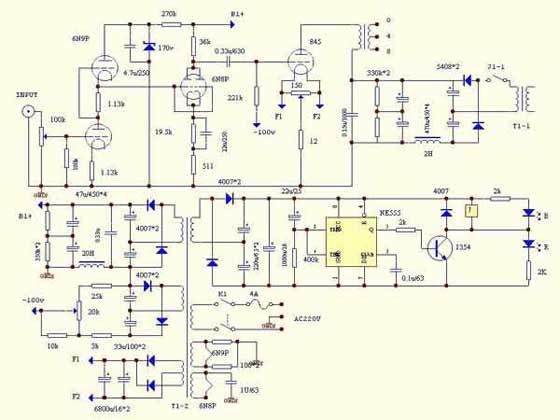

    Несколько слов о блоке питания . Похоже опять есть разночтения с опубликованной схемой . Заявленная конструкция с удвоителем напряжения на поверку оказалась типовой схемой с диодным мостом . Это не страшно , почему то русские любят ее больше . Считается что удвоитель существует только для того , чтобы экономить на количестве меди в трансформаторе . Есть другие данные - уже привычная ссылка на разработчиков Cary . Они считают , судя по их констукциям , что удвоитель напряжения - схема более быстродействующая . У нас тут сложилось мнение , что одно другого стоит . Пускай этот спор ведется где нибудь в лабораториях , мы здесь занимаемся делом . Возьмемся за диоды . Китайские диоды не лучшие . На выходной лампу 6.3 вольта стоят неплохие , остальные хорошо бы заменить . Нашли вот что :
    Закрома Родины широки . Из стратегических запасов ВПК еще достаточно много можно выгрести дельного .
    Перепаяли конденсаторы блока питания . Применили MUNDORF M-Litic HV , сделанные специально для ламповой техники . Сдвоенная ёмкость , по посадочному диаметру равная штатному конденсатору . Немного выше , 85 мм , но располагается в тех же гнездах .
    Вот здесь наступает переломный момент . Усилитель зазвучал правильно . Довольно долго шли прения по поводу номинала конденсатора , благо друзья китайцы оставлили достаточно места для вольного трактования этого параметра . Все было перепробовано - от 0.15 мкФ , до заявленных 0.56 мкФ . Сразу можно оговориться , что марка , или тип конденсатора имеет преимущественное значение . Но в прочих равных условиях , номинал все же играет свою каверзную роль . Завязалась потасовка из за номиналов 0.22 и 0.33 одного и того же типа AUDIN . Оба , положа руку на сердце , играют . Но номинал 0.22 играет слегка отодвигая назад середину , причем вместе с мидбасом . Это на любителя . 0.33 мкФ в финале . Есть еще один интересный момент , на который обязательно нужно обратить внимание . Вольтаж элементов явно влияет на упругость и плотность баса . Больший вольтаж бас держит лучше . Может быть и все остальное тоже , но по басу значительно заметно . Подмечено на нескольких типах конденсаторов при одной и той же ёмкости . Проверьте .
    Подошла из Питера партия остальных конденсаторов сигнального тракта . Не стали мучить себя , впаяли сразу все . Хорошо конечно , было бы отследить за каждым , добавляя его в тракт и отслушивая результаты . Тяжеловато . Усилитель весом в 25 кг это вам не плюшевый зайка , вертеть его ... Ах , кабы мне кто вот такую статейку подсунул ранее ...
    Таки вот . MUSIC ANGEL XD845MKIII начинает оправдывать свое название . Усилитель запел ангельским хором . Стереозона позволяет определять местонахождение инструментов . Глубина сцены ощущается как в лучших местах партера . То есть вот она , Елла Фитцжеральд , метрах в пяти , дальше оркестр , и в третьем ряду справа труба с сурдинкой . Все вот оно . Практически в любой композиции можно прочитать аккустику зала . То есть не просто слушать инструменты , но даже оценить размер и аккустические свойства помещения , в котором сделана запись . Никогда больше не позволю себе экономить на элементах . Намеренно не стану , как в глянцевых журналах , рассказывать в красках , как поставили Тома Вэйтса , как сопли пустили присутсвующие , тайно их рукавом утирая .. Надоело за годы . Ставили все . И Стэна Гетса , и Майлса Дэвиса , и Матт Бианко , и Габин , Таривердиева ... Играет . Светало ...

    Часть [1]  [2
