ОТРИЦАТЕЛЬНАЯ ОБРАТНАЯ СВЯЗЬ В УСИЛИТЕЛЯХ


     Обратной связью называется связь между выходными и входными цепями усилителя. Обратная связь может быть искусственной, созданной для улучшения различных свойств усилителя, а также паразитной, возникающей за счет нежелательного влияния выходных цепей усилителя на его входные цепи. Паразитная обратная связь может значительно ухудшить работу усилителя, а в некоторых случаях привести к его самовозбуждению. Схема лампового усилителяСвойства усилителя с обратной связью зависят от фазы напряжения, попадающего с выхода усилителя на его вход. Если в результате введения обратной связи входное напряжение уменьшается, то есть фаза выходного напряжения, попадающая с выхода усилителя на его вход, противоположна фазе входного напряжения, то такая обратная связь называется отрицательной. В противоположном случае, обратная связь будет положительной.
     В усилителях звуковых частот практически применяется только отрицательная обратная связь, которая способствует улучшению качественных показателей усилителя.
Различают обратную связь по принципу действия: обратная связь по напряжению, обратная связь по току и смешанная. Наилучшие результаты получаются при отрицательной обратной связи по напряжению, которая:
    1. Уменьшает нелинейные искажения.
    2. Уменьшает фон и шумы.
    3. Уменьшает частотные и фазовые искажения.
    4. Уменьшает выходное сопротивление усилителя.
    5. Повышает стабильность величины коэффициента усиления и выходного напряжения Схема лампового усилителяпри изменениях параметров ламп, величины нагрузки и т. д. в каскадах усилителя, охваченных ею.
    Недостатком применения отрицательной обратной связи следует считать:
    1. Уменьшение коэффициента усиления усилителя.
    2. Возможность самовозбуждения усилителя с увеличением глубины отрицательной обратной связи на некоторых частотах.
    Некоторые способы осуществления отрицательной обратной связи показаны на рисунках.
    Количественно действие отрицательной обратной связи характеризуется коэффициентом А, который показывает, во сколько раз отрицательная обратная связь уменьшает усиление усилителя

            A = 1 + βK

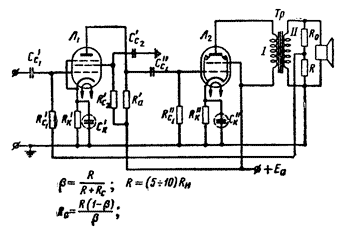

Схема лампового усилителягде β — коэффициент, показывающий, какая часть выходного напряжения усилителя поступает иа его вход через цепь обратной связи.     Коэффициент А, выраженный в децибелах, называется глубиной обратной связи

            AдБ = 20log (1 + βK)

Значение коэффициента β для некоторых схем подачи отрицательной обратной связи приведено на рисунках.
    Коэффициент усиления каскадов, охваченных отрицательной обратной связью, и коэффициент нелинейных искажений:


K

Kβ =

————— ;

1 + βK


ξ

ξβ =

————— ;

1 + βK


где К и ξ — соответственно коэффициенты усиления и нелинейных искажений этих же каскадов без обратной связи.

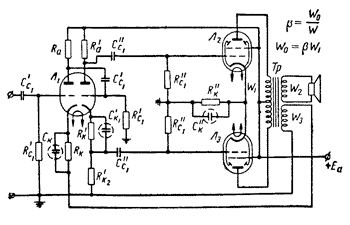

Схема лампового усилителя     Следует иметь в виду, что βК ≥ 1 практически является условием самовозбуждения усилителя для частот, на которых усилитель вносит фазовые искажения, равные 180°. Поэтому усилитель, который охватывается цепью отрицательной обратной связи, должен иметь минимальные фазовые и частотные искажения хотя бы в пределах своего рабочего диапазона частот. Если усилитель не вносит заметных фазовых и частотных искажений, то обычно для двухкаскадного усилителя

            K0β0 = 5 - 8.

Однокаскадный усилитель устойчиво работает в диапазоне звуковых частот при любых значениях K0β0. Не рекомендуется охватывать обратной связью более трех каскадов усилителя из-за трудности обеспечить устойчивую работу. Если необходимо обеспечить улучшение качественных показателей более чем в трех каскадах усилителя, то следует применять раздельные цепи обратной связи для каждой пары или тройки каскадов.
Схема лампового усилителя     Кроме искусственно применяемых обратных связей, в усилителях звуковых частот могут иметь место паразитные обратные связи, которые приводят к дополнительным частотным, фазовым, а иногда и нелинейным искажениям. В ряде случаев паразитные обратные связи могут привести к самовозбуждению усилителя.
    Паразитное обратные связи обычно обусловливаются:
    1. Электростатической связью между цепями, для устранения которой следует применять электростатические экраны, особенно в сеточной цепи первого каскада усилителя.
    2. Магнитной связью между каскадами из-за магнитных потоков рассеяния, применяемых в схеме трансформаторов. Магнитные связи можно устранить разнесением трансформаторов различных каскадов на большее расстояние или магнитным экранированием трансформаторов. Особенно тщательно нужно экранировать входной трансформатор усилителя, который необходимо помещать в магнитный и электростатический экраны.
Схема лампового усилителя    3. Обратной связью через источник анодного питания, для устранения которой следует применять развязывающие фильтры RфCф.
    4. Акустической связью (микрофонный эффект) между громкоговорителем и первым каскадом усиления. Для подавления ее следует амортизировать крепление ламповой панели первого каскада, надеть иа лампу сначала вой лочный, затем металлический утяжеленный колпаки, амортизировать крепление громкоговорителя иа отражательной доске.
    5. Обратной связью через междуэлектродные емкости ламп, что приводит иногда, особенно в мощных оконечных каскадах, к генерации на ультравысоких частотах. Для подавления ее аноды ламп оконечного каскада необходимо соединить с катодом четез емкость порядка 100-500 пф и, кроме того, ввести в анодные цепи ламп небольшие безнндукционные сопротивления порядка 50-300 Ом.

Опубликовано по материалам http://lampilich.narod.ru/downdjvu/booksdj.html
