Электронные лампы приобрели свои исклю­чительно ценные свойства лишь после того, как в диод был введен третий электрод — сетка. Это открыло перед электронной лампой огром­ные возможности. Сетка помещается между ка­тодом и анодом.
    Название «сетка» объясняется тем, что в пер­вых конструкциях ламп она действительно пред­ставляла собой сетку или решетку (рис. 1 и 2). В дальнейшем сетку начали делать в виде прово­лочной спирали, окружающей катод, но перво­начальное название «сетка» удержалось за этим электродом до настоящего времени.
    Какую же роль выполняет сетка?
    Работа триода, как всякой электронной лампы, основана на существовании электронного потока между катодом и анодом. Сетка находится между этими электродами, поэтому электроны, устрем­ляющиеся от катода к аноду, встречают ее на своем пути и сетка управляет количеством элек­тронов, летящих к аноду.
    Разумеется, сетку нельзя рассматривать как механическое препятствие для электронов. Про­межутки между витками сетки, как бы густа она ни была, всегда будут огромны по сравнению с размерами электронов. Если, например, пред­ставить себе электрон в виде футбольного мяча, то расстояния между витками сетки в том же масштабе будут равны расстояниям между пла­нетами нашей вселенной.
    Сетка, как и другие электроды, имеет вывод наружу. Посмотрим, изменится ли что-либо в работе лампы, если вывод сетки присоединить к катоду (рис. 3). При таком соединении сетка приобретает потенциал катода. Между сеткой и катодом не будет никакого электрического поля, поэтому витки сетки окажут очень слабое действие на электроны, летящие от катода к аноду. Возможно, что отдельные электроны, столкнувшиеся с витками сетки, застрянут на них. Но в этом случае сетка зарядится отрица­тельно по отношению к катоду, и излишние элек­троны немедленно стекут с нее на катод по соеди­нительному проводнику, выравнивая таким образом потенциалы сетки и катода.
    Положение резко изменится, если сообщить сетке какой-либо потенциал относительно ка­тода. Осуществить это можно, включив; напри­мер, между катодом и сеткой батарею.
    Если батарея окажется включенной так, что сетка зарядится отрицательно (рис. 4), то по­следняя начнет отталкивать электроны обратно к катоду. Если в анодную цепь лампы включен измерительный прибор, то он зарегистрирует уменьшение анодного тока. Прорываться к аноду сквозь сетку смогут лишь те электроны, которые обладают достаточно большой скоростью.
    При значительном отрицательном потенциале сетки даже те электроны, которые обладают наибольшей скоростью, не смогут преодолеть ее отталкивающее действие. Анодный ток прекра­тится. Лампа, как говорят, будет заперта. Если батарею (которую мы назовем сеточной) присоеди­нить так, чтобы сетка была заряжена положи­тельно относительно катода (рис. 5), то возник­шее между катодом и сеткой электрическое поле станет ускорять движение электронов. В этом случае прибор в цепи анода покажет увеличение анодного тока. Теперь смогут достигать анода и те электроны, которые при вылете из катода обладали малой скоростью и без помощи сетки не смогли бы преодолеть путь до анода.
    Чем выше положительный потенциал сетки, тем больше она способствует увеличению ско­рости электронов, излучаемых катодом. В соот­ветствии с этим возрастает и анодный ток. При этом, разумеется, некоторая часть электронов притягивается и к сетке, но при правильной кон­струкции лампы количество этих электронов невелико по сравнению с общей эмиссией катода. Подавляющее число электронов вследствие притяжения сеткой получает столь большое ускоре­ние, что они. проскакивают через промежутки между ее витками и устремляются к аноду, притяжение которого еще больше ускоряет их. Лишь те электроны, которые на своем пути сталки­ваются непосредственно с витками сетки или оказываются в непосредственной близости от них, притянутся к сетке и создадут в ее цепи ток, получивший название сеточного тока.
    Далее...




Хрестоматия радиолюбителя, 1963г.


ТЕТРОДЫ И ПЕНТОДЫ



Казалось бы, при помощи трехэлектродных ламп можно получить усиление любой величины. Если недостаточно усиление, даваемое одной лампой, то можно применить две, три, пять и т. д. ламп и в конце концов получить нужное усиление. Однако возможность применения мно­гих ламп для последовательного усиления сиг­нала ограничивается опасностью возникновения собственных колебаний вследствие наличия у лампы междуэлектродных емкостей. С послед­ним фактором надо познакомиться поближе, так как междуэлектродные емкости ламп играют огромную роль в работе радиоаппаратуры.

Два любых проводника, помещенных на не­котором расстоянии один от другого, обладают определенной взаимной емкостью. Она зависит от размеров проводников и расстояния между ними.

Анод и сетка лампы являются проводниками, находящимися очень близко друг от друга. Поэтому между анодом и сеткой лампы существует емкость, носящая- название междуэлектродной (рис. 1).

Любая емкость способна проводить перемен­ный ток, притом тем лучше, чем больше ее вели чина и чем выше частота переменного тока. Поэтому пространство анод — сетка лампы не является для переменного тока непреодолимой преградой. Междуэлёктродная емкость как бы «связывает» анодную цепь лампы с ее сеточной цепью (рис. 2). Пере­менные напряжения, действующие в анодной цепи, через междуэлек­тродную емкость воз­действуют на сеточную цепь и создают в ней некоторое напряжение, которое вновь воздействует на анодный ток. Это явление носит название обратной связи для переменных токов. Обратная связь широко чиспользуется в радиотехнике для генерирования высокочастотных токов на передающих радиостанциях служат ламповые генераторы с обратной связью, В каждом супергетеродинном приемнике имеется гете­родин, который также представляет собой гене­ратор с обратной связью.

Но обратная связь полезна только тогда, когда она возникает там, где это нужно, и ее величина может по желанию регулироваться. Если же обратная связь возникает самопроиз­вольно, то она нарушает нормальную работу радиоаппаратуры и может вызвать появление генерации колебаний, которая приводит к силь­ному искажению сигналов. Такая самопроиз­вольно возникшая неконтролируемая обратная связь называется паразитной.

Междуэлектродные емкости трехэлектродных ламп способствуют возникновению паразитных обратных связей. При усилении колебаний низ­ких частот действие их незаметно, но на высоких частотах при большом усилении паразитные об­ратные связи приводят к возникновению соб­ственных колебаний. Поэтому междуэлектрод­ные емкости делают невозможным получение больших усилений. Для усилителей высокой частоты с большим усилением нужны лампы, в которых междуэлектродная емкость значи­тельно уменьшена.

Тетрод. Задача эта была решена. В про­странство между управляющей сеткой лампы и ее анодом была введена дополнительная сетка, которая соединяется через конденсатор с като­дом лампы. Величина междуэлектродной ем­кости при этом снижается в сотни и даже в ты­сячи раз. В качестве примера можно указать, что величина емкости анод — сетка у триодов составляет не менее 2—3 пф, а в лампах с до­полнительной сеткой она снижается до 0,01 пф. Дополнительная сетка, введенная в простран­ство между анодом и основной сеткой лампы, получила название экранирующей (экранной), а лампа с такой сеткой — экранированной. Основную сетку лампы в отличие от экранирующей называют управляющей, так как к ней под­водится напряжение приходящего сигнала и она управляет анодным током.

Экранированная лампа состоит, таким обра­зом, из четырех электродов: катода, управляю­щей сетки, экранирующей сетки и анода; по­этому она получила название четырехэлектродной лампы, или тетрода (от греческого слова «тетра» — четыре).

Экранирующая сетка не только уменьшает паразитную емкость, но и увеличивает коэффи­циент усиления лампы. Если у триодов он не превышает 100, то у экранированных ламп он измеряется многими сотнями. Все это приводит к тому, что экранированная лампа может дать значительно большее усиление по сравнению с триодом и позволяет строить усилители с боль­шим общим усилением.

Однако у экранированных ламп есть один очень крупный недостаток — склонность к так называемому динатронному эффекту.

Что же представляет собой динатронный эф­фект?

Читатель знает, что электроны в пространстве между катодом и анодом несутся с очень большой скоростью.

В результате электронной бомбардировки анода из его поверхности выбиваются элект­роны, получившие название вторичных в отли­чие от первичных электронов, создаваемых като­дом (рис. 4). Вторичные электроны, выбитые из

анода, приобретают известную скорость и вслед­ствие этого могут отлетать на некоторое расстоя­ние от анода.

Находясь в пространстве между анодом и экранирующей сеткой, электрон будет испыты­вать притяжение к тому из этих электродов, напряжение которого выше. Поэтому если на­пряжение на экранирующей сетке будет выше, чем напряжение на аноде, то вторичные элек­троны будут притягиваться экранирующей сет­кой. Но летящие электроны представляют собой электрический ток. Если выбитые из анода вторичные электроны летят к экранирующей сетке, то в пространстве между анодом и этой сеткой установится ток, направление которого обратно направлению основного анодного тока, вследствие чего величина общего анодного тока уменьшается.

Это явление и называют динатронным эффек­том. Оно приводит к сильным искажениям и значительно ограничивает возможность исполь­зования усилительных свойств лампы.

Динатронный эффект, как указывалось, воз­никает тогда, когда напряжение на аноде ниже напряжения на экранирующей сетке. При работе лампы это может иметь место. Хотя на экрани­рующую сетку обычно подается несколько мень­шее постоянное напряжение, чем на анод, мгно­венное значение напряжения на аноде в некото­рые моменты работы лампы может оказаться ниже, чем напряжение на экранной сетке. В са­мом деле, переменное напряжение на управляю­щей сетке вызывает на резисторе в анодной цепи лампы значительно большее переменное напря­жение. Это переменное напряжение во время своего отрицательного полупериода уменьшает величину анодного напряжения. Поэтому при сильных колебаниях напряжение -на аноде в не­которой части периода может оказаться ниже напряжения на экранирующей сетке, что при­водит к возникновению динатронного эффекта. Экранированные лампы могут хорошо работать при условии, что к их управляющей сетке., под­водятся небольшие напряжения.

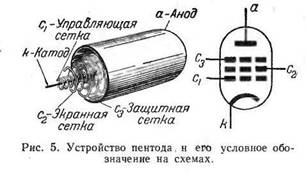

Пентод. Способ устранения неприятных по­следствий динатронного эффекта очевиден: надо не пускать вторичные электроны приближаться к экранирующей сетке. Осуществить это можно введением в лампу еще одной — третьей по счету — сетки.

Третья сетка располагается между анодом и экранирующей сеткой и соединяется с катодом. Поскольку отрицательный полюс источника анод­ного напряжения соединен с катодом, третья сетка оказывается заряженной отрицательно от­носительно анода. Поэтому выбитые из анода вторичные электроны будут отталкиваться этой сеткой обратно к аноду. В то же время, будучи достаточно редкой, эта сетка не препятствует электронам основного анодного тока лететь к аноду.



Третья сетка защищает лампу от возникнове­ния динатронного эффекта и поэтому называется защитной, или противодинатронной. Иногда ее называют пентодной сеткой. Происхождение этого названия следующее. Лампы с тремя сет­ками имеют всего пять электродов (катод, анод и три сетки); такие лампы называют пенто­дами (от греческого слова «пента» — пять) (рис. 5).

Соединение защитной сетки с катодом часто производится внутри лампы, и эта сетка, таким образом, не имеет самостоятельного вывода из баллона. В лампах некоторых типов защитная сетка имеет вывод наружу и ее соединение с ка­тодом осуществляется вне баллона путем соеди­нения соответствующих гнезд ламповой па­нельки.

Защитная сетка, находясь между управляю­щей сеткой и анодом, как и экранирующая сетка, служит экраном между ними и способствует еще большему уменьшению емкости между этими электродами. Поэтому емкость между анодом и управляющей сеткой у пентодов еще меньше, чем у тетродов.

Защитная сетка, как и экранирующая, осла­бляет действие анода на поток электронов по сравнению с действием управляющей сетки, по­этому коэффициент усиления пентодов больше, чем коэффициент усиления тетродов.

У современных высокочастотных пентодов коэффициент усиления доходит до нескольких тысяч (у триодов же, как мы видели, он не бы­вает больше 100), а емкость управляющая сетка — анод измеряется тысячными долями пи-кофарады (у триодов — несколько пикофарад).

Благодаря большому коэффициенту усиления и малой междуэлектродной емкости пентод яв­ляется прекрасной лампой для усиления коле­баний высокой частоты. Но пентоды с большим успехом применяются и для усиления низкой (звуковой) частоты, в частности в оконечных каскадах.

Конструктивно низкочастотные пентоды не­сколько отличаются от высокочастотных. Для усиления низкой частоты не нужны слишком большие коэффициенты усиления, но зато необ­ходимо иметь большой прямолинейный участок характеристики, Потому что усиливать прихо­дится большие напряжения. Для этого у низко­частотных пентодов делают сравнительно редкие экранирующие сетки. При этом коэффициент усиления не получается очень большим (в де­сятки раз меньше, чем у высокочастотных пен­тодов), а вся характеристика сдвигается влево, поэтому большой ее участок становится пригод­ным для использования.

Низкочастотные пентоды в оконечных ка­скадах должны отдавать большую мощность; для этого требуются большие колебания анод­ного тока. Поэтому катод низкочастотного пен­тода должен давать большую эмиссию, для чего его поверхность приходится увеличивать. Уве­личивать приходится и аноды. При большом анод­ном токе аноды подвергаются сильной электрон­ной бомбардировке, что приводит к их значи­тельному нагреванию, так как на аноде выде­ляется или, как говорят, рассеивается большая мощность. Эта мощность тем больше, чем больше электронов в потоке и чем выше их скорость, т. е., иначе говоря, чем больше анодный ток и выше анодное напряжение. Тонкие, небольшие по размерам аноды при сильном анодном токе могут раскалиться и даже расплавиться. Чтобы этого не произошло, аноды низкочастотных ламп делают большими и массивными; их часто чер­нят, так как черные тела лучше излучают тепло и, следовательно, лучше самоохлаждаются, к анодам приваривают специальные охлаждающие ребра.

Удается конструировать мощные низкоча­стотные лампы и без защитных сеток. Витки экранирующих сеток в таких тетродах распола­гают точно за витками управляющих сеток. При подобном устройстве сеток электроны, летящие к аноду, будут в гораздо меньших количествах попадать на витки экранирующей сетки, засло­ненной витками управляющей сетки. Электрон­ный поток при этом рассекается на отдельные пучки или лучи. Формированию лучей спо­собствуют специальные пластины — экраны, соединенные с катодом и ограничивающие элек­тронный поток с боков. Расслаивание электрон­ного потока в таких тетродах на отдельные лучи и дало основание назвать их лучевыми тетро­дами. При такой конструкции лампы удается устранить динатронный эффект, относя анод на точно рассчитанное расстояние от катода и дру­гих сеток. Благодаря этому выбитые из анода вторичные электроны не могут долететь до экра­нирующей сетки и притягиваются обратно ано­дом, не нарушая работы лампы.

У лучевых ламп удается создать очень вы­годную форму характеристику, позволяющую получить большую выходную мощность при небольшом напряжении сигнала на сетке.

Высокочастотные и низкочастотные пентоды, а также лучевые тетроды чрезвычайно широко распространены. Наиболее известными высоко­частотными пентодами являются 6К7, 6Ж4, 1КШ, 1К2П, 6К4П; из низкочастотных пенто­дов — 6П9, 6П14П, а из лучевых тетродов — 2П1П, 2П2П, 6ПЗС, 6П6С, 6П1П.



Часть [1]  [2]  [3]  [4]  [5]
