Кенотрон 1Ц11П



Лампа типа 1Ц11П представляет собой пальчиковый одноанодный высоковольтный кенотрон прямого накала. Основное назначение кенотрона 1Ц11П — выпрямление импульсов напряжения.

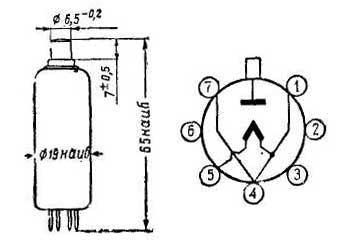

Внешний вид, габариты и схема цоколевки кенотрона 1Ц11П показаны на рис. 1. Вывод анода вынесен на купол баллона. Положение цилиндрического анода фиксировано слюдяным изолятором, опирающимся на внутренние стенки баллона. Для уменьшения градиента потенциала и снижения обратного тока через кенотрон края анода слегка развернуты в наружную сторону. Газопоглотитель распылен под куполом баллона на ограниченной площади с тем, чтобы не снижать вентильной прочности кенотрона. Катод лампы представляет собой коаксиальную с анодом тонкую спираль из вольфрамовой проволоки, покрытой оксидным слоем.

Рис. 1



Как видно из рис. 1, штырьки 2,3 и 6 свободны. Поэтому 2, 3 и 6 гнезда ламповой панельки могут быть использованы как опорные точки для монтажа добавочного сопротивления в цепи нити накала, если подводимое напряжение превышает необходимую величину. Эти опорные точки нельзя использовать для монтажа деталей, потенциал которых значительно отличается от потенциала нити накала.

В связи с необходимостью подавать напряжение накала на катод кенотрона от генератора строчных импульсов или генератора высокой частоты мощность, потребляемая на накал, должна быть небольшой — не более полуватта. Напряжение накала кенотрона в реальных условиях эксплуатации значительно колеблется, поэтому для того, чтобы предотвратить быстрое разрушение катода при перекале, номинальный температурный режим катода должен быть умеренным. Чтобы кенотрон мог работать также и в режиме недокала, катод его должен обладать высокой эмиссионной способностью. Параметры кенотрона 1Ц11П, а также предельные допустимые в эксплуатации напряжения и токи даны в таблице. Для сравнения в таблице приведены данные шести аналогичных по назначению кенотронов: двух отечественных типов 1Ц1С и 1Ц7С и четырех заграничных: U37 (выпускается западноевропейскими фирмами «Осрам» и «Маркони»), 1X2A (фирмы «Хайтрон», «Американская радиокорпорация» и др.), R19/1X2B (английская фирма «Брай-мэр», а также другие европейские и американские фирмы) и 1Y32 — кенотрон с нитью из торированного вольфрама фирмы «Тесла».



Техническая характеристика

Типы кенотронов

1Ц1П1Ц7С1Ц1СU371Х2АR19/1X2B1Y32
Внешнее оформлениеприм. 1 и 4прим. 2 и 4прим. 2 и 4прим. 5прим. 3 и 4прим. 3 и 4прим. 1 и 4
Наибольшая высота, мм6510590То же716572
Номинальное значение U В1,21,250,71,41,251,251,4
Допустимые в эксплуатации значения U В1,08-1,321,1 — 1,4-----
Номинальное значение Iн мА200200185140200200265
Допустимые пределы Iн мА при Uн номин.170-230180-220170-200----
Допустимое амплитудное значение Iа мА217-12111210
Допустимое значение Iвыпр, ма0,320,521,122
Допустимая величина импульса обратного Uа кВ20301515202520
Са-к. пф0,91,61,00,651.01,00,6
Наибольшая частота U~, кГц-300--300-300
Минимальное значение Iа мА при постоянном Uа В4 / 1004 / 1006 / 50---4 / 45
Минимальное значение Iа, мА в конце срока службы3,23,24----
Продолжительность испытания на срок службы, час750500500----

Примечания: 1. Оформление пальчиковое, 7-штырьковая ножка. 2. Цоколь октальный. 3. Оформление пальчиковое, 9-штырьковая ножка. 4. Вывод анода на куполе баллона. 5. Стеклянный баллон диаметром 13 мм, длиной 48 мм, выводы электродов проволочные длиной по 30 мм

Рис. 2



Как видно из таблицы, кенотрон 1Ц11П уступает по параметрам кенотрону 1Ц7С, который выпускается у нас уже несколько лет. Однако кенотрон 1Ц7С мало подходит для приемников широкого потребления, так как излишняя сложность его конструкции и технологии производства делают эту лампу дорогой. Можно полагать, что по стоимости кенотрон 1Ц11П будет примерно в пять— шесть раз дешевле кенотрона 1Ц7С. Именно это обстоятельство и делает целесообразным выпуск нового кенотрона.

Напряжение накала кенотрона Щ11П, равное 1,2 В, обеспечивает хорошее использование напряжения накального витка (что не получается при использовании кенотрона 1Ц1С)

Допустимые в эксплуатации предельные значения напряжений накала кенотрона 1Ц11П отличаются от номинального напряжения всего на ±10%. Очевидно, что при использовании кенотрона в телевизоре напряжение накала будет практически выходить за указанные в таблице пределы.

Допуск на ток накала у кенотронов 1Ц11П, 1Ц7С, 1Ц1С составляет ±.15, ±10 и ±8,1%) соответственно. Допуск в ±15% 'является чрезмерно большим и неоправданным, в особенности если учесть, что лампы с токами, близкими к предельным, будут находиться в особо тяжелых условиях работы при недокале или перекале.

По наибольшей допустимой величине импульса обратного анодного напряжения кенотрон 1Ц11П уступает только кенотронам 1Ц7С и R19/1X2B. Если иметь в виду получение высокого напряжения от генератора строчной развертки, то величину обратного напряжения в 20 кВ можно считать достаточной. Этот вывод основан на учете несимметричности формы кривой напряжения генератора строчной развертки, при которой выпрямленное напряжение может составлять значительно больше 50% обратного напряжения.

Высокое напряжение в 12 и более киловольт может быть получено с использованием двух кенотронов. Что касается работы кенотрона от высокочастотного лампового генератора, то здесь могут быть получены обратные напряжения до 25—30 кВ. Учитывая относительно меньшую распространенность последнего способа получения высокого напряжения, можно считать достаточной установленную для кенотрона 1Ц11П величину наибольшего импульса обратного анодного напряжения в 20 кВ.

Следует заметить, что при выпрямлении напряжения с частотой 50 Гц, когда в отличие от двух рассмотренных выше случаев включение и выключение напряжения переменного тока может сопровождаться переходными процессами, желательно ограничить обратное напряжение величиной 13—15 кВ.

Междуэлектродная емкость кенотрона 1Ц11П достаточно мала, в связи с чем он вполне пригоден для работы с генератором высокой частоты.

Диэлектрические качества стекла баллона, а также конструкция кенотрона, определяющая размещение диэлектрика в поле высокой частоты, дают возможность применять кенотрон 1Ц11П на частотах до 300 кГц.

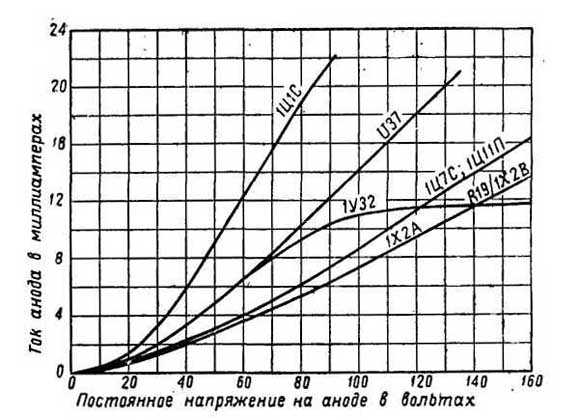

На рис. 2 показаны типовые зависимости токов через кенотроны, приведенных в таблице типов от постоянного напряжения на аноде. При Uа =100 В анодный ток кенотрона 1Ц11П равен 8,6 мА. Анодный ток различных экземпляров кенотронов этого типа может быть как больше, так и меньше величины 8,6 мА, однако установленный минимум тока в 4 мА (см. таблицу) представляется слишком низким, так как такой ток может быть у кенотрона с очень плохим катодом. Необходимо поднять значение минимального анодного тока при Ua = 100 В до 5,0—5,5 мА.

Нормально кенотрон 1Ц11П, так же как и кенотроны 1Ц1С и 1Ц7С, должен работать в вертикальном положении. Подведенные к панельке и выводу анода соединительные проводники во избежание потерь энергии на истечение электричества не должны иметь резких изгибов и острых углов.

Особое внимание следует уделить накалу нити. На практике измерить напряжение накала строчной частоты оказывается весьма затруднительным. Для регулировки напряжения накала в затемненной комнате подают на нить напряжение номинальной величины от источника постоянного или переменного тока низкой частоты. Пользуясь небольшим зеркальцем или другим отражающим свет предметом, наблюдают (запоминают) цвет накаленной нити. После этого, наблюдая за цветом нити при прежних условиях освещенности, регулируют (например, при помощи добавочных сопротивлений в цепи нити накала) напряжение накала так, что его действующее значение будет приблизительно равно номинальному.

Элементы высоковольтного выпрямителя с кенотроном 1Ц11П должны быть выбраны такими, чтобы импульс анодного тока не был чрезмерно большим. Для этого рекомендуется включить в анодную цепь сопротивление, величина которого измеряется десятыми долями мегома. Емкость фильтра при выпрямлении импульсов напряжения строчной частоты должна быть небольшой, примерно 300—600 пФ.

Следует особо остановиться на наибольших допустимых величинах амплитуды анодного тока и среднего значения анодного тока. Для кенотрона 1Ц11П эти величины установлены в 2 и 0,3 мА, в то время как для всех других представленных в таблице кенотронов они в несколько раз больше.

Приведенные здесь показатели, по нашему мнению, не являются свидетельством плохого качества кенотрона типа 1Ц11П. Заниженные нормы должны быть пересмотрены в сторону их повышения с тем, чтобы кенотрон 1Ц11П стал в один ряд с современными массовыми типами экономичных высоковольтных кенотронов зарубежных фирм.



А. Азятьян
