Элементарная теория триода


ЧАСТЬ 7

ТРИОД В РЕЖИМЕ УСИЛЕНИЯ

Режим усиления

Общие сведения. Одним из важнейших применений триода являет­ся усиление колебаний. Простейшая схема усилителя показана на рис. 9.24. В анодную цепь лампы включаются источник постоянного напряжения Eак (источник питания анодной цепи) и разделительный резистор R, предотвращающий шунтирование выхода лампы низким сопротивлением источника питания анодной цепи Eак. На вход лам­пы подается входное переменное напряжение Uвх = Umc подлежащее усилению. Выходное напряжение Uвых = Uma снимается с анода лам­пы и подается на нагрузку параллельно лампе. Сопротивление на­грузки Rн будем для простоты считать очень большим (Rн>>R).

Такое соотношение имеет место, нап­ример, в случае, когда выходное нап­ряжение с анода данной лампы пода­ется на сетку лампы следующей сту­пени усиления, работающей при от­рицательном напряжении смещения сетки, т. е. без сеточного тока. При этом нагрузкой лампы, поглощающей энергию, фактически является раз­делительный резистор R, а входная цепь лампы следующей ступени усиления создает только реактивную емкостную нагрузку, обусловленную входной емкостью этой лампы. На низких частотах ею можно пренебречь.

Если же сопротивление нагрузки Rн одного порядка с сопротив­лением разделительного резистора R, то полное сопротивление на­грузки будет определяться соотношением (R+Rн)/(RRн), так как по переменной составляющей тока резистор и нагрузка включены парал­лельно. И наконец, при Rн<<R полное сопротивление нагрузки равно Rн.

На практике встречается вариант, когда нагрузка включается в цепь анода последовательно с источником питания Eак и надобность в разделительном резисторе R отпадает.

Процесс усиления колебаний протекает следующим образом. Под действием переменного напряжения сетки Umc в анодной цепи появ­ляется переменная составляющая тока Ima, создающая на раздели­тельном резисторе R переменное напряжение Umr=RIma, а на аноде лампы — переменное напряжение Eак- Umr Переменная состав­ляющая анодного напряжения Uma= — Umr = —RIma будет иметь та­кую же форму, как и входное напряжение Umc, если постоянные на­пряжения источника питания анодной цепи Eак и смещения сетки Eск выбраны такой величины, что работа происходит на прямолинейном участке передаточной характеристики Iа=f(Uс), где изменения анод­ного тока пропорциональны изменению напряжения сетки. Такой ре­жим работы называется режимом линейного усиления.

Амплитуда переменного напряжения анода Uma будет больше амп­литуды переменного напряжения сетки Umc, если сопротивление на­грузки (в данном случае резистора R) достаточно велико. Происходит неискаженное усиление колебаний.

Нагрузочные характеристики. Напряжение анода при наличии на­грузки в анодной цепи определяется выражением

Uma=Eак - RIa,(9.54)

Отсюда видно, что напряжение анода изменяется в противофазе с изменением напряжения сетки: при повышении сеточного напряже­ния возрастает ток анода, увеличивается падение напряжения на на­грузке и напряжение анода падает; при уменьшении сеточного напря­жения анодное напряжение возрастает. Результирующее изменение анодного тока при изменении сеточного напряжения в данном случае оказывается меньше, чем при постоянном напряжении анода, т. е. управляющее действие сетки ослабляется. Поэтому передаточная ха­рактеристика триодного усилителя идет более полого, чем передаточ­ная характеристика триода (рис. 9.25).

Построение ее можно выполнить с помощью статических характе­ристик триода и соотношения (9.54), подставляя в него последователь­но напряжения U'a, U"a, U'"a и т. д., при которых сняты статические ха­рактеристики. Найдем соответствующие им значения токов I'a, I"a, I'"a и т. д,., определяющие искомые точки пересечения (рис. 9.25).

Входная характеристика Iс=f(Uс) триодного усилителя идет выше входной характеристики триода (рис. 9.25). Это объясняется тем, что при наличии анодной нагрузки с повышением сеточного напряжения одновременно снижается напряжение анода и коэффициент токораспределения, определяемый соотношением (9.28), β = Iа / Iс=C(Uа / Uс) ½ уменьшается быстрее, чем при Uа=const.

Соотношение (9.54), связывающее ток и напряжение анода при на­личии нагрузки, представляет собой уравнение прямой Iа = f(Uа). Нанесем график этой зависимости, называемой нагрузочной характеристикой, на семейство выходных характеристик триода (рис. 9.26). Для этого отметим на осях две точки, через которые проходит нагрузочная характеристика: (Iа=0, Uа=Eак) и (Uа=0, Iа=Eак / R), и про­ведем через них прямую. Точки 1, 2, . . ., 6 пересечения нагрузочной характеристики с выходными характеристиками лампы определяют анодный ток и анодное напряжение при заданных значениях Uс, R и Eак.

Отметим, что если при Uа=0 ток Iа=Eак / R получается слишком большим (не умещается на графике при выбранном масштабе), то для построения нагрузочной характеристики можно взять любое напря­жение анода и, определив ток для этой точки: I'a=(Eак— U'a) / R, провести прямую через точки Eак, 0, U'a, I'a.

Выбор режима линейного усиления. Как указывалось, в режиме линейного усиления изменения анодного тока и напряжения сетки должны быть пропорциональными, следовательно, рабочая точка должна перемещаться в пределах прямолинейного участка анодно-сеточной характеристики триода (участок ВС на рис. 9.27, а). Нижняя часть анодно-сеточной характеристики триода (левее точки В) имеет значительную кривизну и для усиления обычно не используется, так как здесь возникают сильные искажения формы сигнала. Граница области неискаженного усиления лежит правее точки запирания лампы.

Искажения при усилении могут возникать и за счет криволинейности характеристики сеточного тока, поэтому режим работы выбирают в области отрицательных напряжений, где сеточного тока нет, граница области неискаженного усиления лежит при Uс≤0.

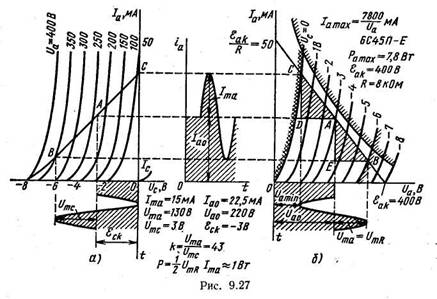

На семействе выходных характеристик (рис. 9.27, б) границы области неискаженного усиления ВС отмечены штриховкой у крайних характеристик. В пределах этой области отрезки, отсекаемые на нагрузочной характеристике соседними выходными характеристиками, должны быть практически одинаковы, так как они определяют изме­нение напряжения и тока анода при изменении напряжения сетки на одну и ту же величину.

Напряжение смещения Eск при симметричной форме сигнала выбирают посередине прямолинейного участка характеристики (в точке А). Максимально допустимая амплитуда переменного напряжения сетки должна быть выбрана так, чтобы рабочая точка, перемещающаяся под действием этого переменного напряжения по нагрузочной характеристике в ту и другую сторону, не выходила за пределы прямо­линейного участка ВС.

Для выбранного режима по характеристикам могут быть определены переменная и постоянная составляющие тока анода I, Iа0 и напряжения анода U и Ua0, что и показано на рис. 9.27.

При выборе рабочего режима лампы следует проследить, чтобы мощность, выделяемая на аноде, не превышала максимально допусти­мого значения: UaIa<Pamax. Для этого находят максимально допусти­мое значение анодного тока

Iamax = Pamax / Ua(9.55)

при нескольких значениях напряжения Ua. На семейство передаточных либо выходных характеристик (рис. 9.27, б) наносят график этой зависимости, представляющий собой гиперболу. Он ограничивает на характеристиках область возможных режимов лампы сверху, и нагрузочная характеристика должна проходить ниже его. Поскольку рабочая точка перемещается всегда по нагрузочной характеристике, при соблюдении этого условия анодный ток лампы никогда не превышает максимально допустимого значения Iamax и мощность, рассеиваемая анодом лампы, будет ниже максимально допустимой.



Батушев В. А. Электронные приборы. М.: Высшая школа, 1980
